Batterienutzung bei Ersatzstromsystemen mit Eigenverbrauchsoptimierung ändern
Fachkraft

Bereiche zur Batterienutzung:
In Ersatzstromsystemen mit Eigenverbrauchsoptimierung können 2 Bereiche saisonal angepasst werden:
Bereich für die Eigenverbrauchsoptimierung (SlfCsmp)
Sie geben an, wie viel Prozent der Batteriekapazität am kürzesten Tag im Jahr für die Eigenverbrauchsoptimierung genutzt werden soll.
Bereich für die Ersatzstromfunktion (BURes)
Sie geben an, wie viel Prozent der Batteriekapazität am längsten Tag für die Ersatzstromfunktion genutzt werden soll.
Je länger die Tage werden, desto mehr wird der Bereich SlfCsmp automatisch vergrößert und der Bereich BURes verkleinert. Am längsten Tag erreicht der Bereich für die Eigenverbrauchsoptimierung sein Maximum. Dadurch ergibt sich der saisonale Verlauf der Bereiche.

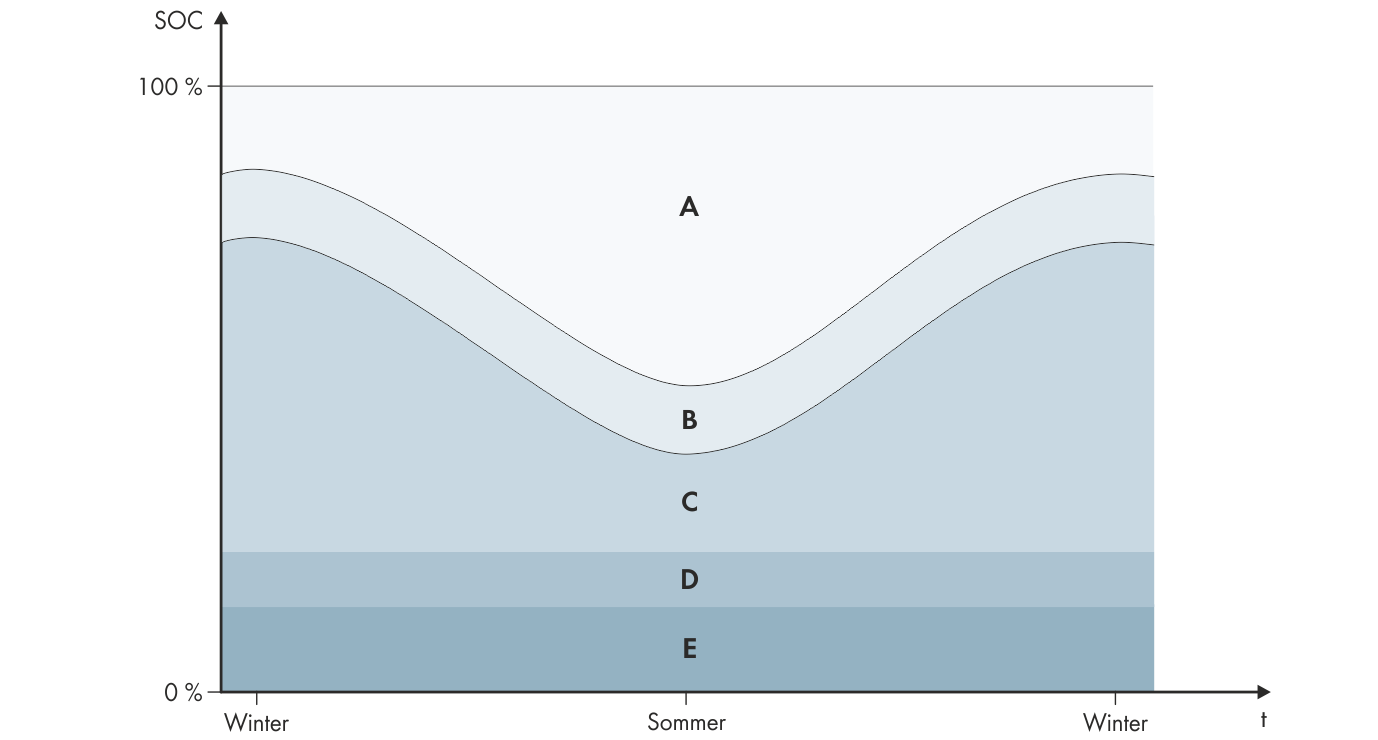

Bereiche des Batterieladezustands in Abhängigkeit von der Jahreszeit für die nördliche Erdhalbkugel (Beispiel)
Bereich | Erklärung des Bereichs und Parameter | Verhalten des Wechselrichters Sunny Island |
---|---|---|
A | Eigenverbrauchsbereich (SlfCsmp)1) Bei saisonaler Anpassung ( > Saisonale Anpassung der Batterienutzung) gilt der Bereich SlfCsmp für den kürzesten Tag im Jahr. Wenn die saisonale Anpassung deaktiviert ist, wird nur der Bereich SlfCsmp genutzt und der Bereich BURes entsprechend vergrößert. | Der Sunny Island nutzt die Batterie zur Eigenverbrauchsoptimierung. |
Batterie > Nutzungsbereiche > Minimale Breite des Eigenverbrauchsbereichs | ||
B | Ladezustandserhaltungsbereich (PVRes) Die Größe des Bereichs ist ganzjährig konstant. | Überschüssige PV-Energie wird zur Ladungserhaltung der Batterie genutzt. Steht keine überschüssige PV-Energie zur Verfügung, wechselt der Sunny Island in den Energiesparmodus. Wenn der Ladezustand die Grenze des Bereichs BatRes erreicht, lädt der Sunny Island die Batterie bis zur Hälfte des Bereichs PVRes aus dem öffentlichen Stromnetz auf. Dazu lädt der Sunny Island die Batterie mit maximalem Wirkungsgrad bei 25 % der Nennleistung des Wechselrichters Sunny Island. |
Batterie > Nutzungsbereiche > Breite des Bereichs zur Erhaltung des Batterieladezustands | ||
C | Ersatzstrombereich (BuRes)1) Bei saisonaler Anpassung ( > Saisonale Anpassung der Batterienutzung) gilt der Bereich BuRes für den längsten Tag im Jahr. Wenn die saisonale Anpassung deaktiviert ist, nur der Mindestbereich genutzt und der Bereich SlfCsmp entsprechend vergrößert. | Wenn das öffentliche Stromnetz ausfällt, nutzt der Sunny Island diesen Bereich für die Versorgung des Ersatzstromnetzes. Wenn das öffentliche Stromnetz wieder verfügbar ist, lädt der Sunny Island mit Nennleistung die Batterie aus dem öffentlichen Stromnetz. |
Minimale Breite des Ersatzstrombereichs | ||
D | Tiefenentladeschutzbereich (BatRes) Bereich zum Schutz gegen Tiefentladung. Dieser Bereich kann ausschließlich bei einem Ausfall des öffentlichen Stromnetzes erreicht werden. | Der Sunny Island wechselt in den Energiesparmodus. Alle 2 Stunden startet der Sunny Island und versucht die Batterie mit PV-Energie zu laden. Wenn keine Ladung der Batterie möglich ist, wechselt der Sunny Island wieder in den Energiesparmodus. Wenn das öffentliche Stromnetz verfügbar ist, lädt der Sunny Island mit Nennleistung die Batterie aus dem öffentlichen Stromnetz. |
Batterie > Nutzungsbereiche > Minimale Breite des Tiefentladeschutzbereichs | ||
E | Tiefenentladebereich (ProtRes) Dieser Bereich kann ausschließlich bei einem Ausfall des öffentlichen Stromnetzes erreicht werden. | Wenn dieser Bereich erreicht wird, schaltet sich der Sunny Island zum Schutz der Batterie ab. Wenn das öffentliche Stromnetz wieder verfügbar ist, muss das System manuell geladen werden. |
Batterie > Nutzungsbereiche > Untere Grenze des Tiefentladeschutzbereichs vor Abschaltung |
1) Dieser Bereich kann für alle Batterietypen angepasst werden.
Die folgenden Bereiche ergeben sich mit den Default-Werten der Parameter:
Bereich | Bleibatterie | Lithium-Ionen-Batterie | ||
---|---|---|---|---|
Kürzester Tag1) | Längster Tag2) | Kürzester Tag1) | Längster Tag2) | |
Eigenverbrauchsbereich | 65 % bis 100 % | 45 % bis 100 % | 30 % bis 100 % | 28 % bis 100 % |
Ladezustandserhaltungsbereich | 60 % bis 65 % | 40 % bis 45 % | 25 % bis 30 % | 23 % bis 28 % |
Ersatzstrombereich | 15 % bis 60 % | 15 % bis 40 % | 13 % bis 25 % | 13 % bis 23 % |
Tiefenentladeschutzbereich | 10 % bis 15 % | 10 % bis 15 % | 3 % bis 13 % | 3 % bis 13 % |
Tiefenentladebereich | 0 % bis 10 % | 0 % bis 10 % | 0 % bis 3 % | 0 % bis 3 % |
1) 21. Dezember (Nordhalbkugel) oder 21. Juni (Südhalbkugel)
2) 21. Juni (Nordhalbkugel) oder 21. Dezember (Südhalbkugel)
Die folgenden Bereiche ergeben sich bei Deaktivierung der saisonalen Anpassung mit den Default-Werten der Parameter:
Bereich | Bleibatterie | Lithium-Ionen-Batterie |
---|---|---|
Eigenverbrauchsbereich | 65 % bis 100 % | 30 % bis 100 % |
Ladezustandserhaltungsbereich | 60 % bis 65 % | 25 % bis 30 % |
Ersatzstrombereich | 15 % bis 60 % | 13 % bis 25 % |
Tiefenentladeschutzbereich | 10 % bis 15 % | 3 % bis 13 % |
Tiefenentladebereich | 0 % bis 10 % | 0 % bis 3 % |
Parameter zur Batterienutzung:

Vorgehen bei Multicluster-Systemen mit Ersatzstromnetz
Alle Systeme, für die VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 Typ A/Typ B, TOR-Erzeuger Typ A der europäischen Netzanschlussbestimmungen gemäß Verordnung (EU) 2016/631 unterliegen, dürfen nicht als Multicluster-Systeme aufgebaut werden.
Multicluster-Systeme mit Ersatzstromnetz lassen sich mit der Multicluster Box 12 (MC-Box-12.3-20) und der Grid Connect Box aufbauen (siehe Dokumentation der Multicluster Box und Grid Connect Box). Dabei immer folgende Schritte ausführen:
- In einem Multicluster-System mit Ersatzstromnetz und Eigenverbrauchsoptimierung die Bereiche des Ladezustands der Batterie für jedes Cluster auf dieselben Werte einstellen.
- In einem Multicluster-System mit Ersatzstromnetz ohne Eigenverbrauchsoptimierung den Parameter Eigenverbrauchserhöhung eingeschaltet immer auf Nein einstellen.

Bei falschen Werten für die Batterienutzungsbereiche keine Einstellung möglich
Wenn alle Batterienutzungsbereiche zusammen mehr als 100 % ergeben, lassen sich die Parameter zur Batterienutzung nicht einstellen.
- Sicherstellen, dass alle Batterienutzungsbereiche zusammen den Wert 100 % ergeben.
Das grundlegende Vorgehen für die Änderung von Betriebsparametern ist in einem anderen Kapitel beschrieben ( > Betriebsparameter ändern).
Parameter | Wert |
---|---|
Untere Grenze des Tiefentladeschutzbereichs vor Abschaltung | – |
Minimale Breite des Tiefentladeschutzbereichs | Bereich zum Schutz gegen Tiefentladung in Prozent der Batteriekapazität Innerhalb dieses Bereichs geht das System in den Energiesparmodus und versucht automatisch, die Batterie aus verfügbarer PV-Energie nachzuladen. |
Minimale Breite des Ersatzstrombereichs | Bereich für die Ersatzstromfunktion am längsten Tag im Jahr in Prozent der Batteriekapazität Bei deaktivierter saisonaler Anpassung bleibt der Bereich ganzjährig konstant. |
Breite des Bereichs zur Erhaltung des Batterieladezustands | Bereich zur Erhaltung des Ladezustandes der Batterie in Prozent der Batteriekapazität |
Minimale Breite des Eigenverbrauchsbereichs | Bereich zur Optimierung des Eigenverbrauchs am kürzesten Tag im Jahr in Prozent der Batteriekapazität Bei deaktivierter saisonaler Anpassung wird dieser Wert ganzjährig für die Eigenverbrauchsoptimierung genutzt. |
Ertragreichster Monat für Batterienutzungsbereich | Juni ertragreich für nördliche Erdhalbkugel2) |
Dezember ertragreich für südliche Erdhalbkugel3) | |
Ertragreichster Monat für Batterienutzungsbereich | Nein für keine saisonale Anpassung oder Ja für saisonale Anpassung |
2) Wenn der Juni der ertragreichste Monat ist, den Wert auf Juni ertragreich setzen.
3) Wenn der Dezember der ertragreichste Monat ist, den Wert auf Dezember ertragreich setzen.
Vorgehen:
- Gerät > Gerät > Eigenverbrauch wählen.
- Den Parameter Eigenverbrauchserhöhung eingeschaltet auf Ja stellen
- Batterie > Nutzungsbereiche > wählen.
- Die Parameter zur Batterienutzung einstellen.
