Signalkabel der externen Generatoranforderung anschließen
Fachkraft
Ein externes Steuersignal kann eine Generatoranforderung an das Generatormanagement übermitteln. Wenn Sie das Generatormanagement für die externe Generatoranforderung konfiguriert haben, startet das Generatormanagement den Generator bei anliegendem High-Pegel. Bei anliegendem Low-Pegel stoppt das Generatormanagement den Generator. Dabei werden alle Generatorlaufzeiten eingehalten.

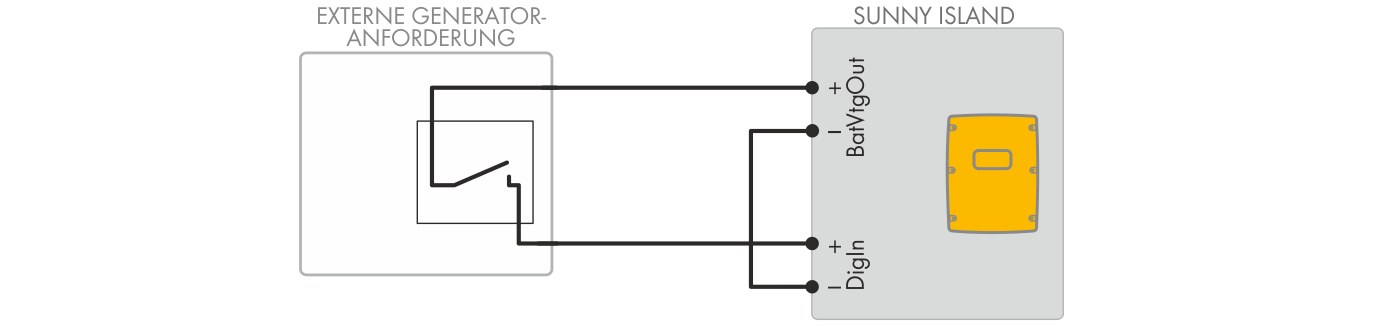

Anschluss des Signalkabels einer externen Generatoranforderung (Beispiel).
Voraussetzungen:
- Die technischen Anforderungen des Multifunktionsrelais müssen erfüllt sein ( > Technische Daten).
Kabelanforderungen:
- Kupferleiter
- Leiterquerschnitt: 0,2 mm² bis 2,5 mm²
- Am Sunny Island beide Adern durch einen mitgelieferten Ferrit führen. ( > BatVtgOut, DigIn, BatTMP und BatCur anschließen).
- Eine Ader des Steuerkabels an die Anschlussklemme BatVtgOut+ anschließen
- Eine Ader des Steuerkabels an die Anschlussklemme DigIn + anschließen.
- Die Anschlussklemme BatVtgOut‒ mit der Anschlussklemme DigIn ‒ verbinden. Dabei den gleichen Leiter wie im Steuerkabel verwenden.
