Conexión del cable de señal de la solicitud externa del generador
Especialista

Una señal de control externa puede transmitir una solicitud del generador a la gestión del generador. Si configura la gestión del generador para la solicitud externa del generador, la gestión del generador pondrá en funcionamiento el generador con un nivel alto. Si el nivel es bajo, la gestión del generador detiene el generador. Se respetarán todos los tiempos de funcionamiento del generador.

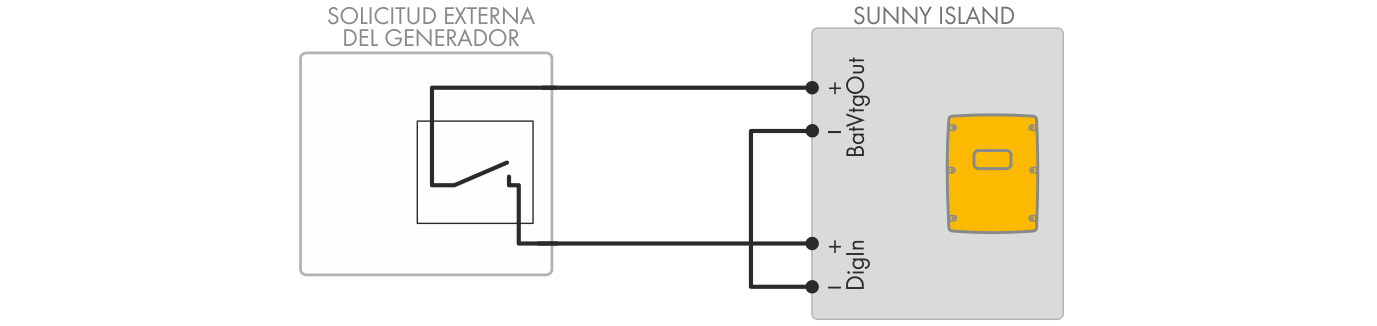

Conexión del cable de señal de una solicitud externa del generador (ejemplo).
Requisitos:
Deben cumplirse los requisitos técnicos del relé multifunción ( > Datos técnicos).
Requisitos del cableado:
-
Tipo de conductor: alambre de cobre
Sección del conductor: 0,2 mm² a 2,5 mm²
- En el Sunny Island, haga pasar ambos conductores a través de una ferrita suministrada. ( > Conexión de BatVtgOut, DigIn, BatTMP y BatCur).
- Conecte un conductor del cable de control al borne BatVtgOut+.
- Conecte un conductor del cable de control al borne DigIn +.
- Conecte el borne BatVtgOut‒ con el borne DigIn ‒ . Utilice el mismo conductor que para el cable de control.
