Conexión de contactores de deslastre de carga
Especialista
El deslastre de carga impide la descarga total de la batería y controla el suministro de corriente a los equipos consumidores. El deslastre de carga le permite desconectar de manera selectiva los equipos consumidores del sistema.
El deslastre de carga es necesario en los sistemas aislados que se abastecen exclusivamente de energía fotovoltaica o de energía eólica.
El Sunny Island controla hasta dos contactores de deslastre de carga en función del estado de carga de la batería. Se pueden instalar dos tipos de deslastre de carga:
-
Deslastre de carga de un nivel
Al alcanzar el límite del estado de carga de la batería, un contactor de deslastre de carga desconecta todos los equipos consumidores a un tiempo. Según la configuración, el contactor de deslastre de carga se cierra cuando la batería se carga lo suficiente o cuando la red aislada se conecta a una fuente de energía externa. -
Deslastre de carga de dos niveles
Un deslastre de carga de dos niveles posee dos valores límite del estado de carga de la batería para controlar los dos contactores de deslastre de carga. Cuando se alcanza el primer valor límite del estado de carga de la batería, el primer contactor de deslastre de carga desconecta un grupo de equipos consumidores. Cuando se alcanza el segundo valor límite del estado de carga de la batería, el segundo contactor de deslastre de carga desconecta el resto de equipos consumidores.

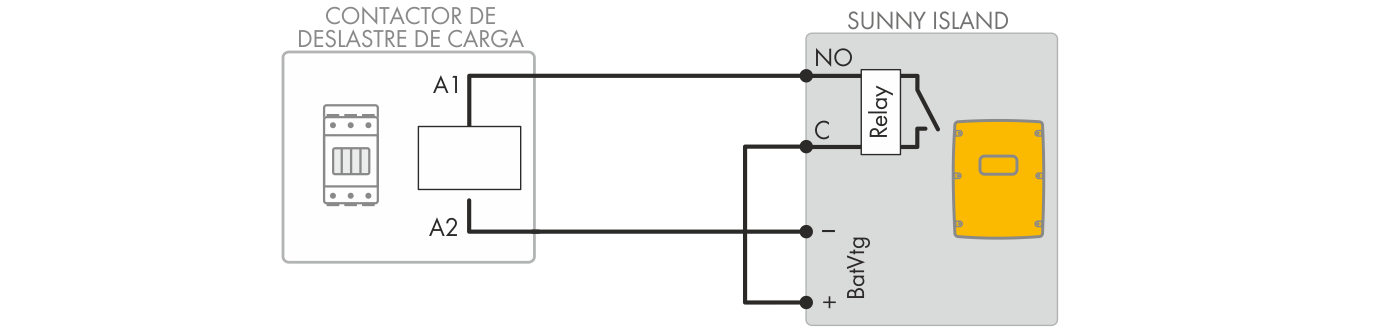

Conexión del cable de control para un deslastre de carga de un nivel (ejemplo)
Especificaciones para la configuración del deslastre de carga:
Deslastre de carga en el sistema multiclúster
En la Multicluster-Box está integrado un deslastre de carga de un nivel. El maestro del clúster principal controla el contactor de deslastre de carga directamente a través de la comunicación con la Multicluster-Box. Si instala un contactor de deslastre de carga adicional en el sistema multiclúster, deberá utilizar un relé multifunción en el maestro del clúster de extensión 1 para controlar el contactor de deslastre adicional. El clúster principal no puede controlar contactores de deslastre de carga adicionales.
Contactores de deslastre de carga en un clúster
Si conecta los contactores de deslastre de carga al maestro, el funcionamiento podría verse limitado en caso de fallo. Cuando se produce un fallo, los esclavos controlan los contactores de deslastre de carga con menos fiabilidad, puesto que en ese caso es posible que el esclavo espere a la confirmación por parte del maestro.
Los siguientes valores están guardados en la interfaz de usuario del Sunny Island para el ajuste del deslastre de carga. Si se conectan contactores de deslastre de carga, tenga en cuenta los efectos en el sistema y cumpla las especificaciones para la aplicación.
Valor | Efecto en el sistema | Uso |
|---|---|---|
Deslastre de carga de un nivel (deslastre de carga 1) | Cuando el Sunny Island ha activado el deslastre de carga y se conecta una fuente de energía externa, la fuente de energía se finaliza inmediatamente (independientemente del estado de carga de la batería). A continuación, la fuente de energía externa abastece los equipos consumidores. La batería solo se carga con la energía sobrante. |
|
Deslastre de carga de un nivel o primer nivel de un deslastre de carga de dos niveles (deslastre de carga 1) | Ajuste para un deslastre de carga de un nivel o el primer nivel de un deslastre de carga de dos niveles. El deslastre de carga no se detendrá hasta que la batería se haya cargado lo suficiente. Este ajuste tiene efecto sobre el comportamiento del sistema, independientemente de si hay disponible una fuente de energía externa. |
|
Segundo nivel de un deslastre de carga de dos niveles (deslastre de carga 2) | Ajuste para el segundo nivel de un deslastre de carga de dos niveles. El deslastre de carga no se detendrá hasta que la batería se haya cargado lo suficiente. |
|
Deslastre de carga en el sistema multiclúster (deslastre de carga 1) | En un sistema multiclúster, este ajuste está previsto para un deslastre de carga adicional de un nivel. Cuando el estado de carga de la batería de un clúster desciende por debajo de un valor ajustado, se inicia el deslastre de carga. El deslastre de carga no finaliza hasta que las baterías de todos los clústeres han alcanzado el valor ajustado para el estado de carga de la batería. El tiempo que se tarda en alcanzar este valor depende de la tecnología de baterías utilizada y de la capacidad de la batería seleccionada. Si en los clústeres se combinan diferentes tecnologías de baterías y diferentes capacidades de batería, puede que se muestren valores divergentes para los clústeres individuales. |
|
Requisitos:
Deben cumplirse los requisitos técnicos del relé multifunción ( > Datos técnicos).
Requisitos del cableado:
-
Tipo de conductor: alambre de cobre
Sección del conductor: 0,2 mm² a 2,5 mm²
Procedimiento:
- Asegúrese de que el contactor de deslastre de carga desconecta solamente equipos consumidores del sistema. De este modo se asegurará de que la batería puede volverse a cargar con las fuentes de CA del sistema.
- Antes de conectar el deslastre de carga, compruebe si el relé multifunción Relay2 está disponible.
- Si el relé multifunción Relay2 está disponible, conecte el deslastre de carga al relé multifunción Relay2.
- Si el relé multifunción Relay2 no está disponible, conecte el deslastre de carga al relé multifunción Relay1.
- Anote la asignación de bornes al conectar el deslastre de carga para ajustar el relé multifunción. Consejo: utilice para ello la tabla que se encuentra en este documento ( > Configuración de las funciones de los relés multifunción).
Tenga en cuenta el ajuste de fábrica del inversor de batería.
El ajuste de fábrica del inversor de batería prevé el relé multifunción Relay2 para el deslastre de carga.
Conecte el deslastre de carga al relé multifunción Relay2.
- Conecte el conductor para la conexión de la bobina A1 del contactor de deslastre de carga al borne Relay2 NO del Sunny Island ( > Conexión de Relay 1 y Relay 2).
- Conecte el conductor para la conexión de la bobina A2 al borne BatVtgOut− ( > Conexión de BatVtgOut, DigIn, BatTMP y BatCur).
- Conecte el borne BatVtgOut + al borne Relay2 C. Para ello, utilice la misma sección que el cable para el contactor de deslastre de carga.
Conecte el deslastre de carga al relé multifunción Relay1.
- Conecte el conductor para la conexión de la bobina A1 del contactor de deslastre de carga al borne Relay1 NO del Sunny Island ( > Conexión de Relay 1 y Relay 2).
- Conecte el conductor para la conexión de la bobina A2 al borne BatVtgOut− ( > Conexión de BatVtgOut, DigIn, BatTMP y BatCur).
- Conecte el borne BatVtgOut + al borne Relay1 C. Para ello, utilice la misma sección que el cable para el contactor de deslastre de carga.
