Conexión del cable de datos para la comunicación interna de los clústeres
Especialista
Los Sunny Island de un clúster se comunican internamente a través de un cable de datos (incluido en el contenido de la entrega de este inversor.

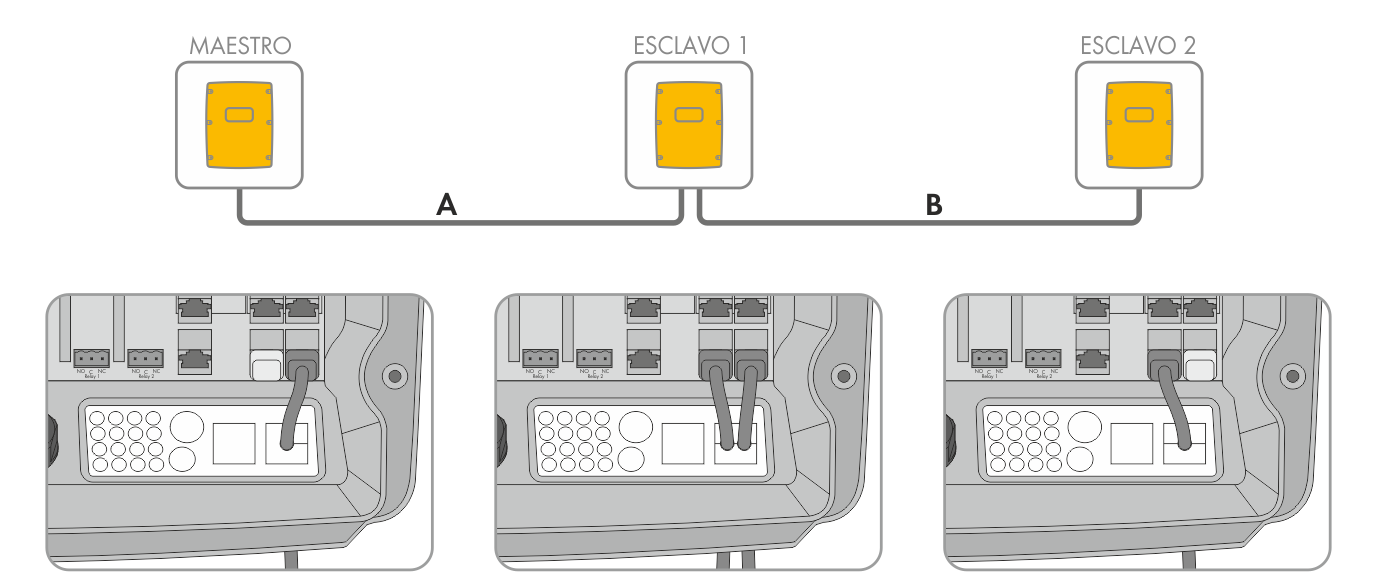

Cableado de la comunicación interna (ejemplo)
Requisitos:
La longitud total del bus de comunicación (A+B) debe ser menor que 30 m. Tenga en cuenta que el bus de comunicación puede conectar varios integrantes.
Asignación de patillas de la interfaz Com-Sync para la comunicación de clúster SYNC
Patilla | Asignación |
|---|---|
1 | asignado por SMA, no utilizable |
2 | Ground (para comunicación de la batería y clúster) |
3 | SYNC-High (para comunicación clúster) |
4 | CAN-High (para comunicación de la batería) |
5 | CAN-Low (para comunicación de la batería) |
6 | SYNC-Low (para comunicación clúster) |
7 | asignado por SMA, no utilizable |
8 | asignado por SMA, no utilizable |
Procedimiento:
- Inserte el cable de datos en un conector hembra ComSync libre del Sunny Island ( > Conexión de los cables de datos).
- Asegúrese de que el bus de comunicación SYNC acabe en ambos extremos, por ejemplo, con un terminador.
El Sunny Island viene equipado de fábrica con un conector RJ45 en el conector hembra ComSyncOut. Este conector RJ45 lleva integrada un terminador de 100 ohmios entre CAN-H y CAN-L, así como entre SYNC-H y SYNC-L. También pueden utilizarse conectores RJ45 con una resistencia de 120 ohmios para ambos sistemas de bus (CAN y SYNC) de acuerdo con las especificaciones CAN.
