Raccordement des câbles pour la communication interne du cluster
Personnel qualifié
Les Sunny Island d’un cluster communiquent entre eux par un câble de communication (tel que fourni avec cet onduleur).

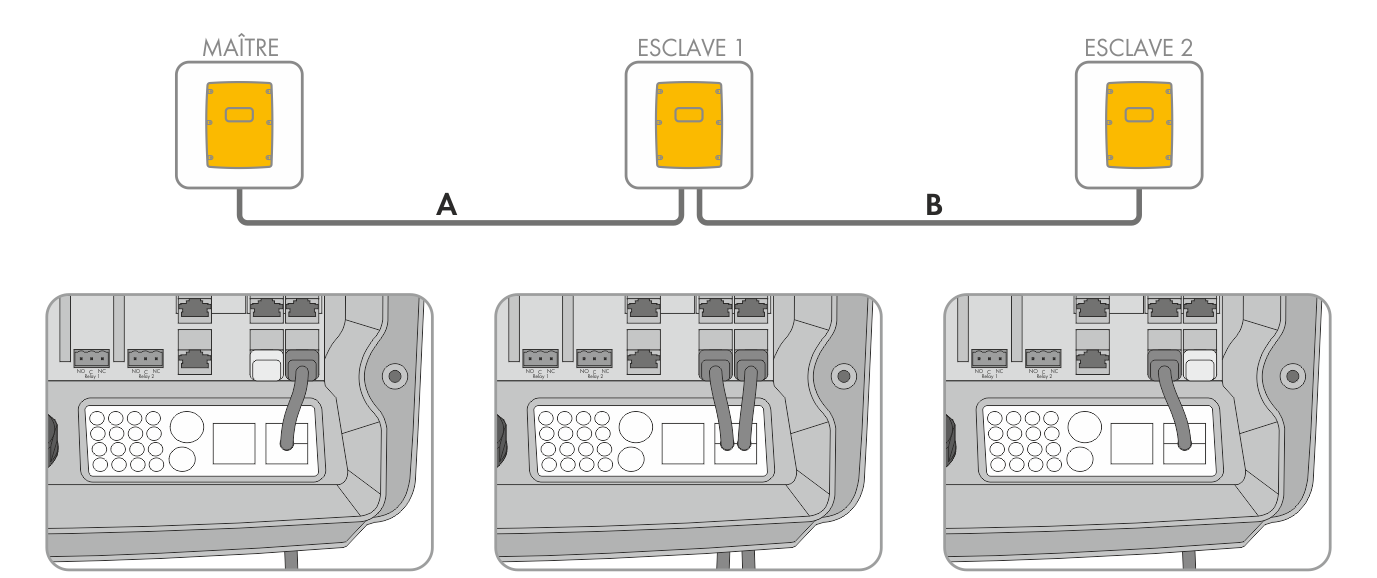

Câblage de la communication interne (exemple)
Conditions requises :
La longueur totale du bus de communication (A+B) doit être inférieure à 30 m. Tenez compte du fait que le bus de communication peut éventuellement relier plusieurs équipements.
Affectation des broches de l’interface Com-Sync pour la communication SYNC en cluster
Broche | Affectation |
|---|---|
1 | occupé par SMA, non utilisable |
2 | Ground (pour la communication de la batterie et du cluster) |
3 | SYNC-High (pour la communication du cluster) |
4 | CAN-High (pour la communication avec la batterie) |
5 | CAN-Low (pour la communication avec la batterie) |
6 | SYNC-Low (pour la communication du cluster) |
7 | occupé par SMA, non utilisable |
8 | occupé par SMA, non utilisable |
Procédure :
- Sur le Sunny Island, enfichez le câble de communication dans une embase ComSync libre ( > Raccordement du câble de données).
- Assurez-vous que le bus de communication SYNC est terminé à chaque extrémité, par une résistance de terminaison par exemple.
Le Sunny Island est équipé en usine d’une fiche RJ45 dans l’embase ComSyncOut. Ce connecteur RJ45 intègre une résistance de terminaison de 100 ohms aussi bien entre CAN-H et CAN-L qu’entre SYNC-H et SYNC-L. Les connecteurs RJ45 avec une résistance de 120 ohms peuvent également être utilisés pour les deux systèmes de bus (CAN et SYNC), conformément aux spécifications CAN.
