RS485 cihazının bağlanması


Ürün, Modbus RTU aracılığıyla RS485 cihazları ile iletişim için uygundur.

Üründeki baytlar aşağıda belirtilen şekilde ayarlanmıştır ve gerektiğinde RS485 cihazında uygun hale getirilmelidir.

Yapı:

8 adet veri biti

1 adet durdurma biti

Parite yok

Kabloda aranan koşullar:

Kablo uzunluğu ve kablo kalitesi, sinyal kalitesi için belirleyicidir. Kabloda aranan aşağıdaki koşulları dikkate alın.

  • İletken çifti sayısı ve iletken kesiti: asgari 2 x 2 x 0,22 mm² (2 x 2 x 24 AWG)

  • RS485 veri yolunun tamamındaki maksimum kablo uzunluğu: 1200 m (3937 ft)

  • Çift şeklinde bükümlü iletkenler (Twisted Pair)

  • Koruma: Evet

  • Dış ortam kullanımı için UV dayanıklı.

Fiş düzeni:

Soket

Konum

Yerleşim

1

Data+ (D+)

2

Atanmamış

3

Topraklama (GND)

4

Data- (D-)

5

Kablo sonlandırma direnci (opsiyonel)

6

Kablo sonlandırma direnci (opsiyonel)

Ön koşullar:

  • Tüm RS485 cihazlarında aynı Baud hızı ayarlanmış olmalıdır (1200 Baud, 9600 Baud veya 19200 Baud).

İşlem şekli:

  1. RS485 iletişim kablosunun kılıfını 40 mm ürünü tarafında soyun.
  2. Ekranlamayı kablo kılıfına kadar kısaltın.
  3. Gerekli olmayan damarları kablo kılıfına kadar kısaltın.
  4. İletkenleri 6 mm sıyırın.
  5. 2255455116

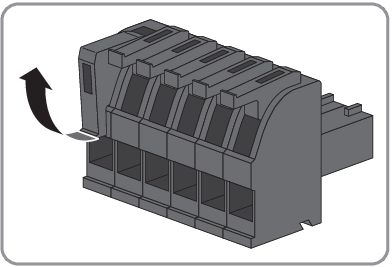

  6. Birlikte teslim edilen 6 pinli fişin iletken girişlerinin kilidini açın.
  7. 2083297804
  8. RS485 iletişim kablosunun iletkenlerini birlikte teslim edilen 6 pinli fişe bağlayın. Bunun için damarları iletken girişlerine sokun ve iletken girişlerini kilitleyin. Bu sırada fiş pin yerleşim düzenini dikkate alın.
  9. 2097662476
  10. Ürün RS485 veri yolunun sonunda bulunduğunda, 6 pinli fişin 5 no.lu pini ile 6 no.lu pini arasına iletken sonlandırması olarak bir tel köprü yerleştirin.
  11. 6213362444
  12. 6 pinli fişi ürünün X2 girişine takın.
