Colocar o sensor de corrente da bateria em funcionamento em sistemas de rede isolada
Técnico especializado
Para a operação do sensor de corrente da bateria, tem de definir o tipo de sensor de corrente da bateria e iniciar a calibração do mesmo.
O Sunny Island faz a distinção entre sensores de corrente da bateria do tipo 50 mV e 60 mV. Os tipos determinam o fator de amplificação do sensor de corrente da bateria. Os fatores de amplificação são indicados em amperes por 50 mV ou em amperes por 60 mV, p. ex., 400 A/60 mV.
O procedimento básico para a alteração dos parâmetros operacionais está descrito noutro capítulo ( > Alterar parâmetros operacionais).
Procedimento:
- Desligar o Sunny Island e abrir rapidamente o interruptor-seccionador do fusível da bateria.
- Curto-circuitar o cabo de medição no sensor de corrente da bateria. Para o efeito, conectar os condutores isolados de medição BatCur- e BatCur+ à ligação para BatCur+.
- Fechar rapidamente o interruptor-seccionador do fusível da bateria e ligar o Sunny Island.
- Definir o parâmetro Tipo de sensor de corrente (60 mV 50 mV) com o tipo e fator de amplificação do sensor de corrente de bateria utilizado.
- Selecionar o parâmetro Autocalibração do sensor de corrente de bateria externo e colocá-lo em On.
- O Sunny Island inicia a calibração.
- Após 10 segundos, selecionar o parâmetro Bateria > Bateria > Corrente > Corrente da bateria e ler o valor.
- Se o valor do parâmetro não se situar entre 0 A e 1 A, verificar se os condutores isolados de medição estão conectados corretamente e se o sensor de corrente da bateria está curto-circuitado. De seguida, repetir os passos 4 a 6.
- Se o valor do parâmetro se encontrar entre 0 A e 1 A, desligar o Sunny Island e abrir rapidamente o interruptor-seccionador do fusível da bateria.

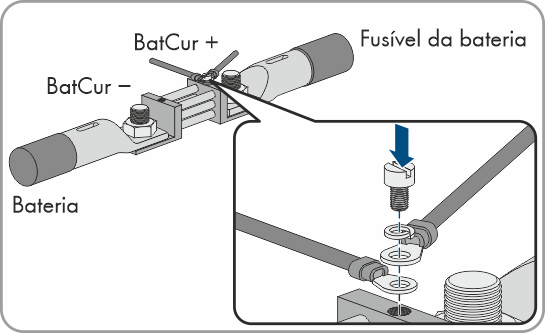

- Conectar o condutor isolado de medição BatCur+ no lado da ligação do fusível da bateria.
- Conectar o condutor isolado de medição BatCur- no lado da ligação da bateria.
- Fechar rapidamente o interruptor-seccionador do fusível da bateria e ligar o inversor.
