Conectar os cabos de comando para geradores com capacidade de arranque automático
Técnico especializado
Um gerador com capacidade de arranque automático arranca e para através de 1 contacto.
Transmissor de sinal ou comando do gerador num cluster
Os slaves controlam o gerador de modo menos fiável que um master.
- Conectar o comando do gerador preferencialmente ao master.
- Num sistema Multicluster, conectar sempre o transmissor de sinal ao master do cluster principal.

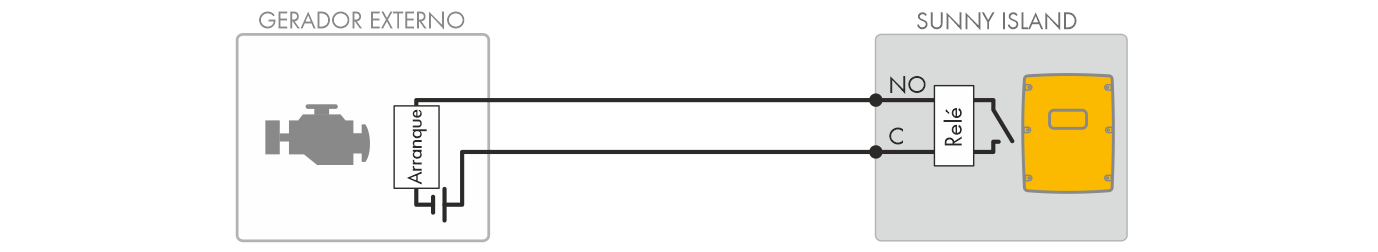

Ligação do comando do gerador ao Sunny Island
Pré-requisitos:
Os requisitos técnicos do relé multifunções têm de estar cumpridos ( > Dados técnicos).
Requisitos aplicáveis ao cabo:
-
Tipo de condutor: fio de cobre
Secção transversal do condutor: 0,2 mm² a 2,5 mm²
Procedimento:
- Utilizar sempre um tubo de silicone ao efetuar as seguintes ligações ( > Ligar relé 1 e relé 2).
- Visto que a configuração de fábrica do Sunny Island prevê o relé multifunções Relay1 para a solicitação do gerador, conectar o cabo de comando ao relé multifunções Relay1 no Sunny Island. Para o efeito, usar as ligações C e NO.
- Se o relé multifunções Relay1 não estiver disponível para a solicitação do gerador, conectar o cabo de comando ao relé multifunções Relay2 no Sunny Island. Para o efeito, usar as ligações C e NO.
- Se, em caso de vários Sunny Island, os relés multifunções Relay1 e Relay2 não estiverem disponíveis no master para a solicitação do gerador, conectar o cabo de comando a um relé multifunções livre do slave 1 ou 2. Para o efeito, usar as ligações C e NO.
- Registar a configuração Solicitação automática do gerador na tabela das configurações ( > Configurar as funções do relé multifunções).
ATENÇÃO
Perigo de morte por choque elétrico em caso de isolamento deficiente
Um isolamento deficiente pode fazer com que peças ou cabos aparentemente sem tensão se encontrem, na verdade, sob tensão. O contacto com peças ou cabos condutores de tensão pode provocar ferimentos graves ou mortais por choque elétrico.
