Configurar a utilização da energia excedente em sistemas de rede isolada

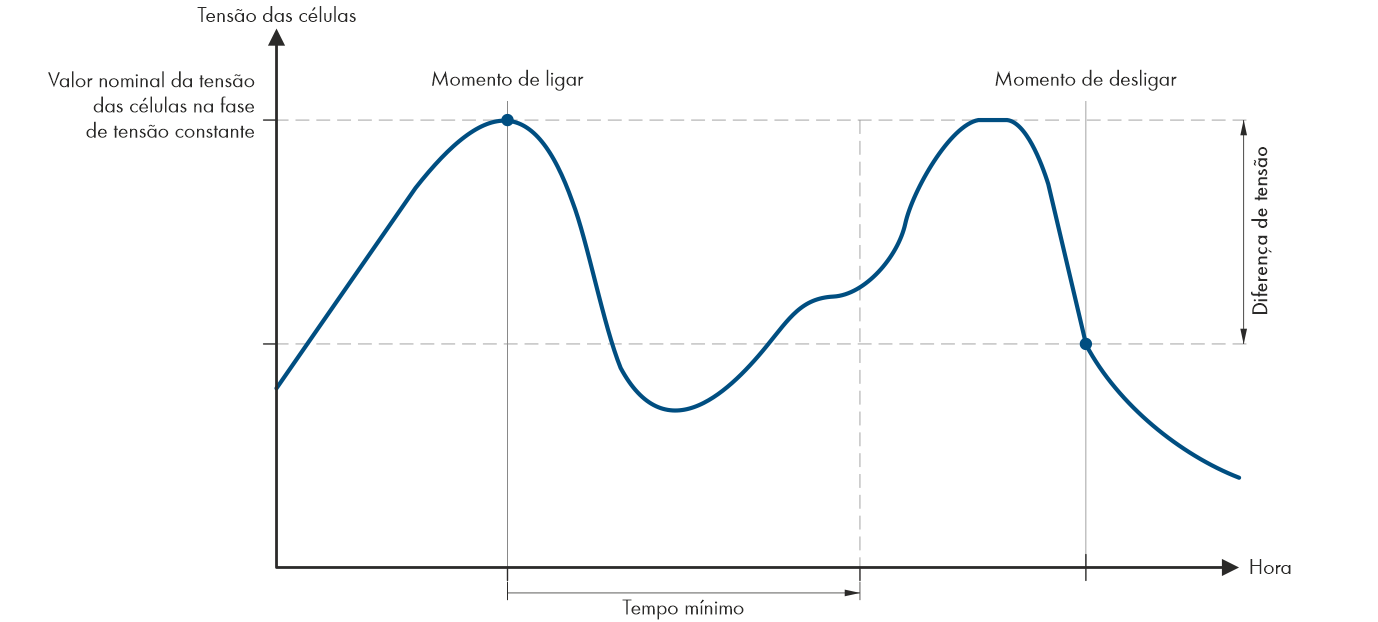

Momento de ligação e de desativação para a utilização da energia excedente durante a fase de tensão constante
O Sunny Island regula a utilização da energia excedente em função da tensão das células da bateria durante a fase de tensão constante. Na fase de tensão constante, a bateria é carregada com tensão de carga constante. Se o valor nominal da tensão das células for alcançado na fase de tensão constante, o relé multifunções é armado. O relé multifunções permanece nesta posição durante um tempo mínimo predefinido (Tempo mínimo para a utilização de energia excedente). Se, após o tempo mínimo, a tensão das células divergir do valor nominal em mais do que um valor predefinido (Diferença de tensão para a utilização de energia excedente), o relé multifunções é desarmado. O valor nominal da tensão das células depende do método de carregamento durante a fase de tensão constante.
Método de carregamento | Parâmetro | Valor padrão |
|---|---|---|
Carregamento rápido | Bateria > Carga > Tensão nom. de carga da célula para carga rápida | 2,40 V |
Carga completa | Bateria > Carga > Tensão nom. de carga da célula para carga total | 2,45 V |
Carga de igualização | Bateria > Carga > Tensão nom. carga da célula para carga igualização | 2,45 V |
O procedimento básico para a alteração dos parâmetros operacionais está descrito noutro capítulo ( > Alterar parâmetros operacionais).
Procedimento:
- Definir o parâmetro Tempo mínimo para a utilização da energia excedente com o tempo mínimo durante o qual o relé multifunções permanece armado.
- Definir o parâmetro Diferença de tensão para a utilização da energia excedente com a diferença de tensão relativa ao valor nominal da tensão das células durante a fase de tensão constante.
- Certificar-se de que o relé multifunções utilizado para o comando está definido para Controlo consum. adicional ( > Configurar as funções do relé multifunções)
O registo dos valores de medição da tensão das células reage lentamente a alterações
Com base na tensão medida da bateria, o Sunny Island calcula a tensão das células. A partir dos valores de medição da tensão da bateria, o Sunny Island calcula um valor médio. Através da formação do valor médio, a tensão das células registada reage lentamente a alterações.
