Uruchomienie czujnika prądu akumulatora w systemach wyspowych
Specjalista
Aby używać czujnik prądu akumulatora, należy ustawić typ czujnika prądu akumulatora i uruchomić kalibrację czujnika prądu akumulatora.
Falownik Sunny Island rozróżnia czujniki prądu akumulatora typu 50 mV i 60 mV. Typy odzwierciedlają współczynnik wzmocnienia czujnika prądu akumulatora. Współczynniki wzmocnienia są określane w amperach na 50 mV lub amperach na 60 mV, np. 400 A / 60 mV.
Szczegółowy opis zmiany parametrów użytkowych znajduje się w innym rozdziale ( > Zmiana parametrów użytkowych).
Sposób postępowania:
- Wyłączyć falownik Sunny Island i szybko otworzyć rozłącznik obciążenia bezpiecznika akumulatora.

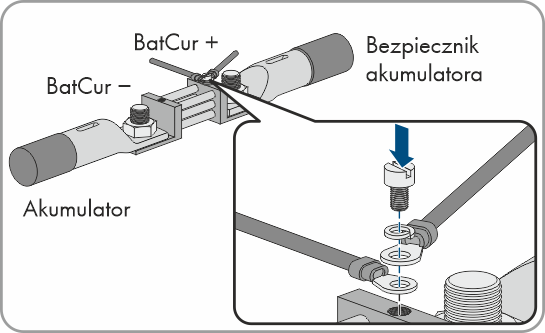

- Zewrzeć kabel pomiarowy w czujniku prądu akumulatora. W tym celu podłączyć żyły pomiarowe BatCur- i BatCur+ do złącza BatCur+.
- Bezzwłocznie zamknąć rozłącznik obciążenia bezpiecznika akumulatora i włączyć falownik Sunny Island.
- Ustawić parametr Typ czujnika prądu (60mV, 50mV) na typ i współczynnik wzmocnienia stosowanego czujnika prądu akumulatora.
- Wybrać parametr Automatyczna kalibracja zewnętrznego czujnika prądu akumulatora i ustawić na wartość Wł.
- Falownik Sunny Island uruchamia kalibrację.
- Po upływie 10 sekund wybrać parametr Akumulator > Akumulator > Prąd > Prąd akumulatora i odczytać wartość.
- Jeśli wartość parametru znajduje się poza zakresem 0 - 1 A, upewnić się, że żyły pomiarowe są prawidłowo podłączone i czujnik prądu akumulatora jest zwarty. Następnie powtórzyć kroki od 4 do 6.
- Jeśli wartość parametru znajduje się w zakresie 0 - 1 A, wyłączyć falownik Sunny Island i niezwłocznie otworzyć rozłącznik obciążenia bezpiecznika akumulatora.

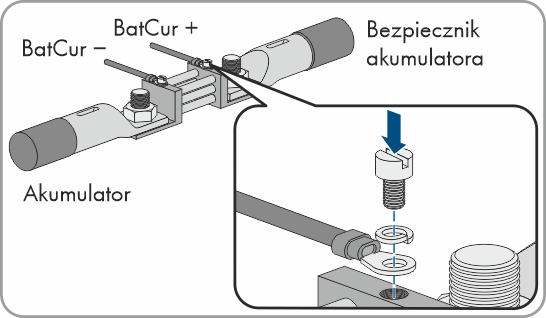

- Podłączyć żyłę pomiarową BatCur+ po stronie przeznaczonej na podłączenie bezpiecznika akumulatora.

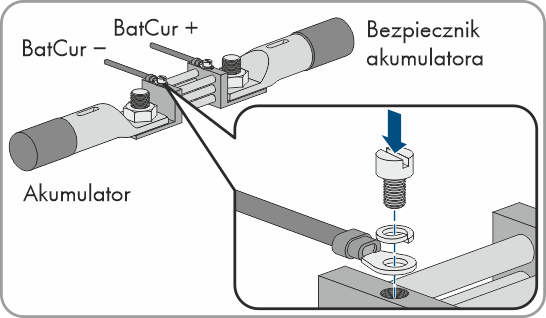

- Podłączyć żyłę pomiarową BatCur- po stronie przeznaczonej na podłączenie akumulatora.
- Bezzwłocznie zamknąć rozłącznik obciążenia bezpiecznika akumulatora i włączyć falownik.
