Conectar a rede isolada ou a Multicluster-Box 6 / 36

Técnico especializado

2049537292

No sistema de rede isolada, conecte os equipamentos consumidores de corrente alternada e as fontes de corrente alternada paralelas à rede (p. ex. inversor fotovoltaico) à ligação AC1 do Sunny Island através de um distribuidor de corrente alternada. Num sistema Multicluster, é a Multicluster-Box 6 ou a Multicluster-Box 36 dos distribuidores de corrente alternada que é conectada à ligação AC1 (para a ligação de um aparelho do tipo MC-BOX-12.3-20 Multicluster-Box 12 ( > Ligação da Multicluster-Box 12 (MC-Box-12.3-20))).

Requisitos para a ligação de um Sunny Island em sistemas Single-Cluster monofásicos paralelos:

1424166156

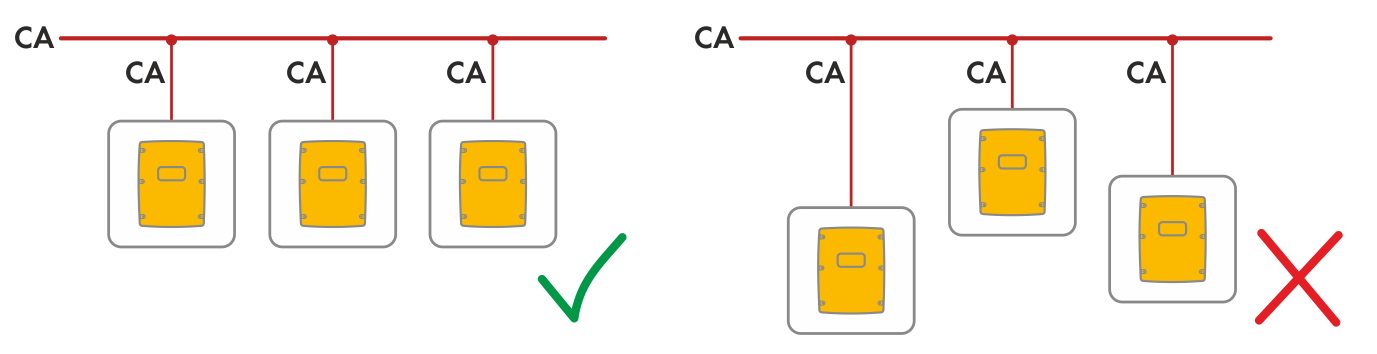

  • Num sistema Single-Cluster monofásico paralelo, o comprimento dos cabos e a secção transversal dos condutores de cada Sunny Island até ao distribuidor de corrente alternada têm de ser iguais. É assim possível uma operação estável e simétrica.

ATENÇÃO

Perigo de morte devido a incêndio

Em caso de curto-circuito, as correntes de curto-circuito impulsionadas pelo gerador fluem pelos cabos não protegidos entre o Sunny Island e o distribuidor de corrente alternada. Correntes de curto-circuito podem provocar incêndios.

  1. Se o fusível no gerador tiver uma corrente de disparo superior à do fusível no distribuidor de corrente alternada, preparar o cabo entre o gerador e o distribuidor de corrente alternada para a corrente de disparo do fusível no gerador.
  1. No Sunny Island, conectar o cabo a AC1 Loads/SunnyBoys. Para o efeito, conectar o condutor de linha a AC1 Loads/SunnyBoys L e o condutor de neutro a AC1 Loads/SunnyBoys N ( > Conectar o cabo de potência de corrente alternada).
  2. Para o efeito, passar o condutor de proteção pela ferrite fornecida e conectá-lo a AC1 Loads/SunnyBoys PE ( > Conectar o condutor de proteção).
  3. Se a secção transversal do condutor do cabo de potência for inferior a 10 mm², passar o condutor de proteção adicional também pela ferrite fornecida e conectá-lo ao terminal AC1 Loads/SunnyBoys PE ( > Conectar o condutor de proteção).
