Conectar o cabo de sinal da solicitação externa do gerador
Técnico especializado
Um cabo de sinal externo consegue transmitir uma solicitação do gerador à gestão do gerador. Se tiver configurado a gestão do gerador com solicitação externa do gerador, a gestão do gerador inicia o gerador se estiver presente um nível High. Se estiver presente um nível Low, a gestão do gerador para o gerador. Todos os tempos de funcionamento do gerador são respeitados.

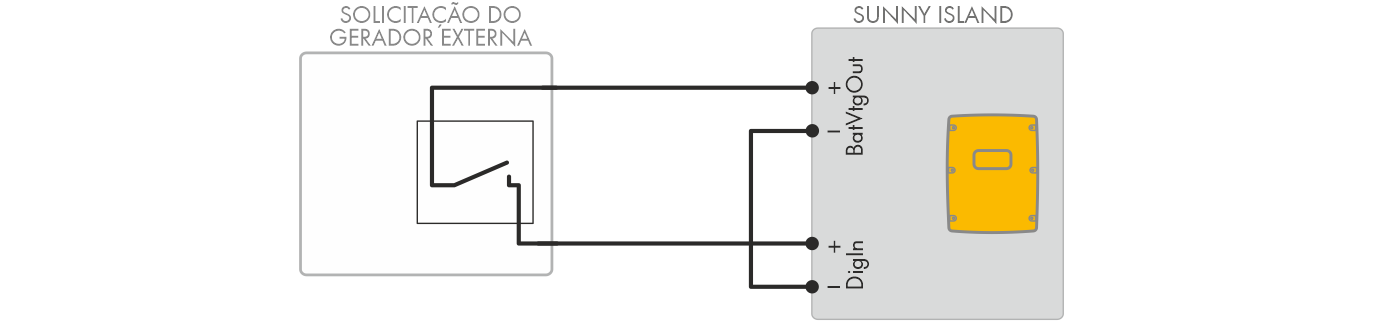

Ligação do cabo de sinal de uma solicitação externa do gerador (exemplo).
Pré-requisitos:
Os requisitos técnicos do relé multifunções têm de estar cumpridos ( > Dados técnicos).
Requisitos aplicáveis ao cabo:
-
Tipo de condutor: fio de cobre
Secção transversal do condutor: 0,2 mm² a 2,5 mm²
- No Sunny Island, passar os dois condutores isolados por uma das ferrites fornecidas. ( > Conectar as ligações BatVtgOut, DigIn, BatTMP e BatCur).
- Conectar um condutor isolado do cabo de comando ao terminal BatVtgOut+
- Conectar um condutor isolado do cabo de comando ao terminal DigIn +.
- Ligar o terminal BatVtgOut‒ ao terminal DigIn ‒ . Ao fazê-lo, usar o mesmo condutor utilizado no cabo de comando.
