Ada şebeke eviricilerinde akü akım sensörünün devreye alınması
Uzman elektrikçi
Akü akım sensörünün işletimi için akü akım sensörünü tipini ayarlamalısınız ve akü akım sensörü eşitlemesini başlatmalısınız.
Sunny Island, akü akım sensörlerini 50 mV tiplerine ve 60 mV tiplerine ayırır. Tipler, akü akım sensörünün güçlendirme faktörünü gösterir. Güçlendirme faktörleri 50 mV başına amper cinsinden veya 60 mV başına amper cinsinden verilir, örn. 400 A/60 mV.
Çalışma parametrelerini değiştirmek için temel olarak yapılması gerekenler başka bir bölümde açıklanmıştır ( > Çalışma parametrelerinin değiştirilmesi).
Yapılacaklar:
- Sunny Island'ı kapatın ve akü sigortasının devre kesici anahtarını hızlıca açın.

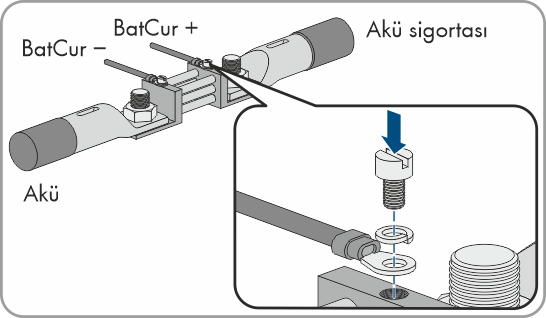

- Akü akım sensöründe ölçüm kablosuna kısa devre yapın. Bunun için BatCur- ve BatCur+ ölçüm damarlarını BatCur+ bağlantısına bağlayın.
- Akü sigortasının devre kesici anahtarını hızlıca kapatın ve Sunny Island'ı çalıştırın.
- Current sensor type (60mV 50mV) parametresini kullanılan akü akım sensörünün tipine ve güçlendirme faktörüne ayarlayın.
- Auto-calibration of the external battery current sensor parametresini seçin ve On ayarına getirin.
- Sunny Island, eşitlemeyi başlatır.
- 10 saniye sonra Battery > Battery > Current > Battery current parametresini seçin ve değeri okuyun.
- Parametre değeri 0 A ile 1 A arasında olmadığında, ölçüm damarlarının doğru bağlanmış olduğundan ve akü akım sensöründe kısa devre olduğundan emin olun. Ardından 4 ile 6 arası adımları tekrarlayın.
- Parametre değeri, 0 A ile 1 A arasındaysa, Sunny Island'ı kapatın ve akü sigortasının devre kesici anahtarını hızlıca açın.

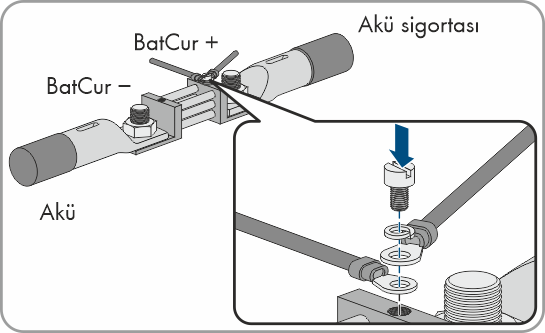

- BatCur + ölçüm damarını, akü sigortasının bağlantı tarafına bağlayın.
- BatCur- ölçüm damarını, akünün bağlantı tarafına bağlayın.
- Akü sigortasının devre kesici anahtarını hızlıca kapatın ve eviriciyi çalıştırın.
