Az akkumulátoráram-érzékelő üzembe helyezése szigetüzemű rendszerekben
Szakember
Az akkumulátoráram-érzékelő üzemeltetéséhez állítsa be az akkumulátoráram-érzékelő típusát, és indítsa az akkumulátoráram-érzékelő beállítását.
A Sunny Island megkülönböztet az 50 mV típusú és a 60 mV típusú akkumulátoráram-érzékelőket. A típusok az akkumulátoráram-érzékelő erősítési tényezőit adják meg. Az erősítési tényezők 50 mV-ként vagy amperben 60 mV-ként amperben vannak megadva, pl. 400 A/60 mV.
Az üzemi paraméterek módosítására vonatkozó alapvető eljárást egy másik fejezet ismerteti ( > Üzemi paraméterek módosítása).
Eljárás:
- Kapcsolja ki a Sunny Island invertert, és gyorsan nyissa az akkumulátorbiztosíték szakaszoló kapcsolóját.

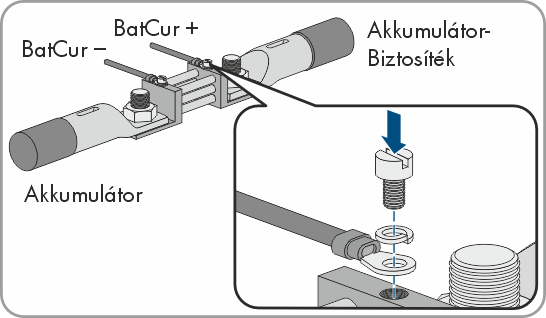

- Zárja rövidre a mérőkábelt az akkumulátoráram-érzékelőn. Ehhez csatlakoztassa a BatCur- és BatCur+ mérőkábelereket a BatCur+ csatlakozásra.
- Gyorsan zárja az akkumulátorbiztosíték szakaszoló kapcsolóját, és kapcsolja be a Sunny Island invertert.
- Állítsa be az Áramérzékelő típusa (60mV, 50mV) paramétert a felhasznált akkumulátoráram-érzékelő típusára és erősítési tényezőjére.
- Állítsa be A külső akkumulátoráram-érzékelő automatikus kalibrálása paramétert Be opcióra.
- A Sunny Island elindítja a beállítást.
- 10 másodperc után válassza ki az Akkumulátor > Akkumulátor > Áram > Akkumulátoráram paramétert, és olvassa le az értéket.
- Ha a paraméter értéke nincs 0 A és 1 A között, győződjön meg arról, hogy a mérőkábelerek megfelelően vannak csatlakoztatva, és az akkumulátoráram-érzékelő rövidre van zárva. Ismételje meg a lépéseket 4-től 6-ig.
- Ha a paraméter értéke 0 A és 1 A között van, kapcsolja ki a Sunny Island invertert, és gyorsan nyissa az akkumulátorbiztosíték szakaszoló kapcsolóját.

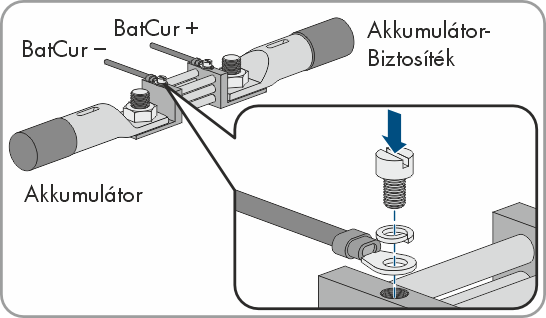

- Csatlakoztassa a BatCur+ mérőkábeleret az akkumulátorbiztosíték csatlakoztatása felőli oldalra.

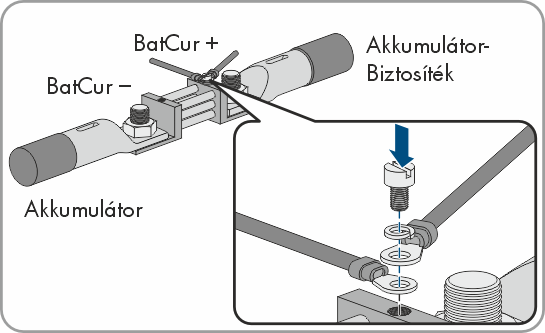

- Csatlakoztassa a BatCur- mérőkábeleret az akkumulátor csatlakoztatása felőli oldalra.
- Gyorsan zárja az akkumulátorbiztosíték szakaszoló kapcsolóját, és kapcsolja be az invertert.
