Alterar a utilização da bateria por sistemas de corrente de substituição sem otimização do autoconsumo
Técnico especializado
Âmbitos para a utilização da bateria:

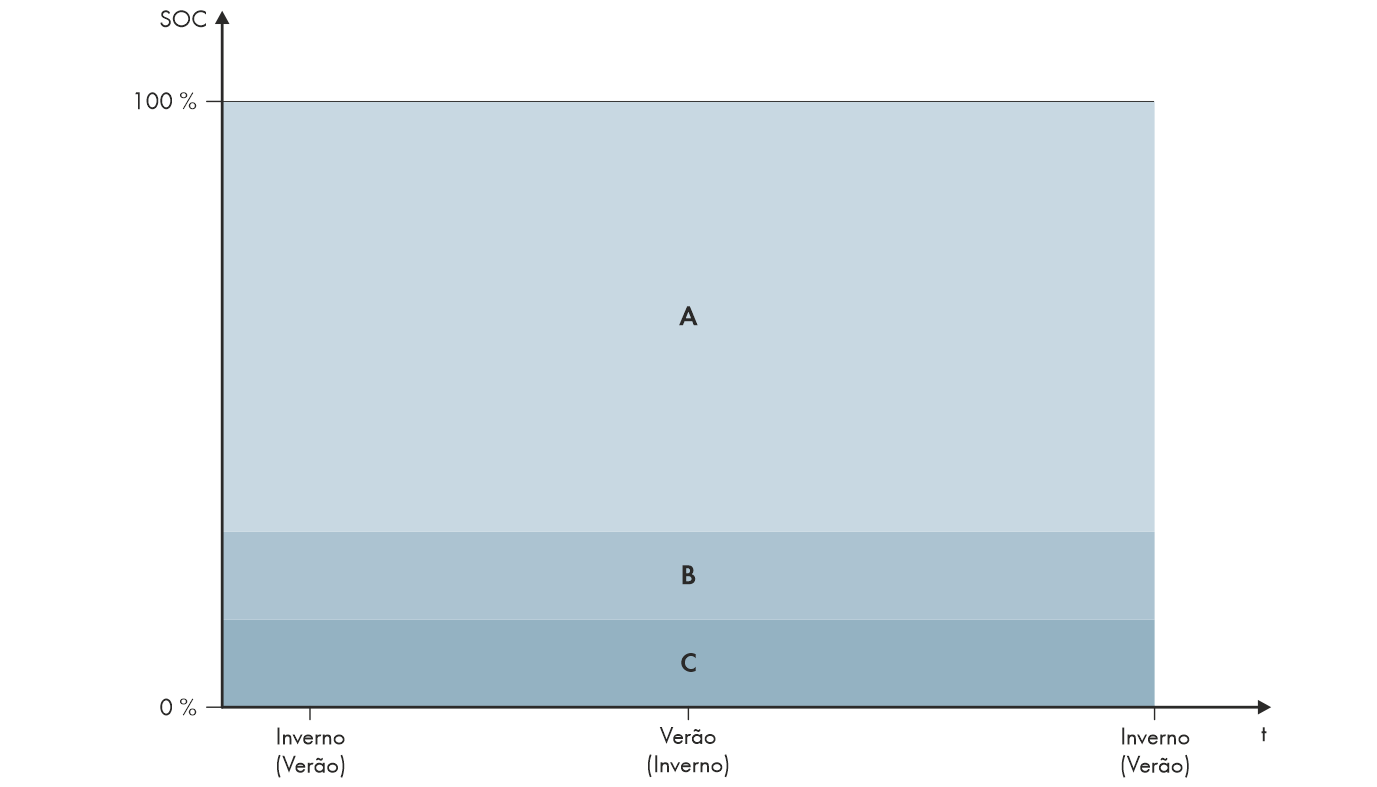

Âmbitos do estado de carga da bateria em função da estação do ano (exemplo)
Âmbito | Explicação do âmbito e dos parâmetros | Comportamento do inversor Sunny Island |
|---|---|---|
A | Área corrente substituição (BuRes) | Se a rede elétrica pública falhar, o Sunny Island utiliza este âmbito para a alimentação da rede de corrente de substituição. Quando a rede elétrica pública estiver novamente disponível, o Sunny Island carrega a bateria com potência nominal a partir da rede elétrica pública. |
Bateria > Áreas de aplicação > Largura mínima da área corrente substituição | ||
B | Área de proteção descarga total (BatRes) Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. | O Sunny Island muda para o modo de poupança de energia. O Sunny Island liga-se a cada 2 horas e tenta carregar a bateria com energia fotovoltaica. Se não for possível carregar a bateria, o Sunny Island volta ao modo de poupança de energia. Quando a rede elétrica pública estiver novamente disponível, o Sunny Island carrega a bateria com potência nominal a partir da rede elétrica pública. |
Bateria > Áreas de aplicação >Largura mínima da área prot. desc. total | ||
C | Área de descarga total (ProtRes) Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. | Se este âmbito for alcançado, o Sunny Island desliga-se para proteção da bateria. Quando a rede elétrica pública estiver novamente disponível, o sistema tem de ser carregado manualmente ( > Modo de carregamento de emergência após desativação automática). |
Bateria > Áreas de aplicação >Lim. inf. área prot. desc. total antes desconex. (Limite entre BuRes e BatRes) |
Os âmbitos que se seguem são alcançados com os valores padrão dos parâmetros:
Âmbito | Bateria de chumbo | Bateria de iões de lítio |
|---|---|---|
Área corrente substituição | 15% a 100% | 13% a 100% |
Área de proteção descarga total | 10% a 15% | 3% a 13% |
Área de descarga total | 0% a 10% | 0% a 3% |
Parâmetros para a utilização da bateria:
Parâmetro | Valor |
|---|---|
Aumento do autoconsumo ligado | Sim |
Lim. inf. área prot. desc. total antes desconex. | Âmbito para a proteção em caso de descarga profunda em percentagem da capacidade da bateria |
Largura mínima da área prot. desc. total | Âmbito para a proteção contra a descarga profunda em percentagem da capacidade da bateria Dentro deste âmbito, o sistema entra no modo de poupança de energia e tenta recarregar a bateria a partir da energia fotovoltaica disponível automaticamente. |
Largura mínima da área corrente substituição | Âmbito para a função de corrente de substituição Se todos os âmbitos juntos não corresponderem a 100%, o âmbito BuRes é aumentado automaticamente. |
Funcionamento sazonal activo | Não |
Procedimento em sistemas Multicluster com rede de corrente de substituição
Todos os sistemas sujeitos a VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 tipo A/tipo B, TOR-Erzeuger tipo A e aos requisitos de ligação à rede europeus segundo o Regulamento (UE) 2016/631 não podem ser montados como sistemas Multicluster.
É possível estruturar sistemas Multicluster com rede de corrente de substituição com a Multicluster-Box 12 (MC-Box-12.3-20) e a Grid-Connect-Box (ver documentação da Multicluster-Box e Grid-Connect-Box). Para o efeito, executar sempre os seguintes passos:
- Num sistema Multicluster com rede de corrente de substituição e otimização do autoconsumo, configurar os âmbitos do estado de carga da bateria para cada cluster com os mesmos valores.
- Num sistema Multicluster com rede de corrente de substituição sem otimização do autoconsumo, definir sempre o parâmetro Aumento do autoconsumo ligado com Não.
Valores incorretos para os âmbitos de utilização da bateria não permitem qualquer configuração
Se todos os âmbitos da utilização da bateria juntos corresponderem a mais de 100%, não é possível ajustar os parâmetros relativos à utilização da bateria.
- Certificar-se de que todos os âmbitos da utilização da bateria juntos correspondem ao valor de 100%.
O procedimento básico para a alteração dos parâmetros operacionais está descrito noutro capítulo ( > Alterar parâmetros operacionais).
Procedimento:
- Selecionar Bateria > Áreas de aplicação.
- Definir os parâmetros para a utilização da bateria.
