Conectar os contactores de deslastre de cargas
Técnico especializado
O deslastre de cargas evita a descarga total da bateria e controla a saída de corrente para os equipamentos consumidores. O deslastre de cargas permite-lhe desconectar equipamentos consumidores do sistema de modo direcionado.
Um deslastre de cargas é necessário quando um sistema de rede isolada é alimentado exclusivamente com energia fotovoltaica ou energia eólica.
O Sunny Island controla até 2 contactores de deslastre de cargas em função do estado de carga da bateria. Pode instalar 2 tipos de deslastre de cargas:
-
Deslastre de cargas de 1 níveis
Se o limite do estado de carga da bateria for alcançado, 1 contactor de deslastre de cargas desconecta todos os equipamentos consumidores em simultâneo. Dependendo da configuração, o contactor de deslastre de cargas fecha-se quando a bateria estiver suficientemente carregada ou quando a rede isolada for comutada para uma fonte de energia externa. -
Deslastre de cargas de 2 níveis
Num deslastre de cargas de 2 níveis, existem 2 valores limite para o estado de carga da bateria para controlar 2 contactores de deslastre de cargas. Quando o primeiro valor limite para o estado de carga da bateria for alcançado, o primeiro contactor de deslastre de cargas desconecta um grupo de equipamentos consumidores. Quando o segundo valor limite para o estado de carga da bateria for alcançado, o segundo contactor de deslastre de cargas desconecta os restantes equipamentos consumidores.

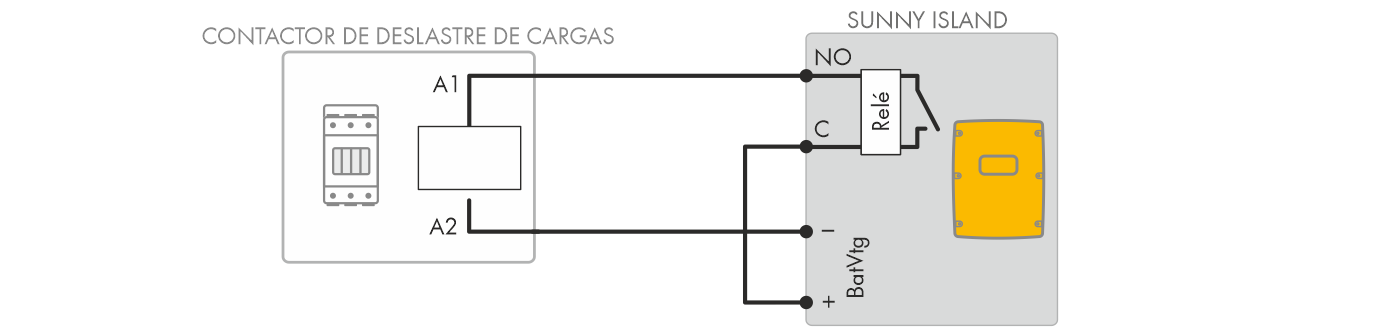

Ligação do cabo de comando para um deslastre de cargas de 1 nível (exemplo)
Especificações para a configuração do deslastre de cargas:
Deslastre de cargas no sistema Multicluster
Na Multicluster-Box está integrado um deslastre de cargas de 1 nível. O contactor do deslastre de cargas é controlado diretamente pelo master do cluster principal através da comunicação com a Multicluster-Box. Se instalar um contactor de deslastre de cargas adicional no sistema Multicluster, o contactor de deslastre de cargas adicional é controlado com um relé multifunções no master da extensão cluster 1. Contactores de deslastre de cargas adicionais não podem ser controlados pelo cluster principal.
Contactores de deslastre de cargas num cluster
Se conectar os contactores de deslastre de cargas ao master, é possível que a operação fique limitada em caso de falha. Em caso de falha, os slaves controlam os contactores de deslastre de cargas de modo menos fiável. Em caso de falha, o slave aguardará possivelmente uma confirmação do master.
Os valores que se seguem estão guardados na interface de utilizador do Sunny Island para a configuração do deslastre de cargas. Se conectar contactores de deslastre de cargas, tenha em atenção os efeitos no sistema e respeite as especificações relativas à aplicação.
Valor | Efeito no sistema | Aplicação |
|---|---|---|
Deslastre de cargas de 1 nível (deslastre de cargas 1) | Se o Sunny Island ativar o deslastre de cargas, provocando assim a ligação de uma fonte de energia externa, o deslastre de cargas é terminado imediatamente (independentemente do estado de carga da bateria). Depois, a fonte de energia externa alimenta os equipamentos consumidores. A bateria é carregada apenas com a energia excedente. |
|
Deslastre de cargas de 1 nível ou 1.º nível num deslastre de cargas de 2 níveis (deslastre de cargas 1) | Configuração para um deslastre de cargas de 1 nível ou o primeiro nível de um deslastre de cargas de 2 níveis. O deslastre de cargas só é terminado se a bateria tiver sido carregada o suficiente. Esta configuração tem efeito sobre o comportamento do sistema, independentemente do facto de existir ou não uma fonte de energia externa. |
|
2.º nível num deslastre de cargas de 2 níveis (deslastre de cargas 2) | Configuração para o 2.º contactor de deslastre de cargas de um deslastre de cargas de 2 níveis. O deslastre de cargas só é terminado se a bateria tiver sido carregada o suficiente. |
|
Deslastre de cargas no Multicluster (deslastre de cargas 1) | Num sistema Multicluster, esta configuração está prevista para um deslastre de cargas adicional de 1 nível. Se o estado de carga da bateria de um cluster descer abaixo de um valor definido, o deslastre de cargas é iniciado. O deslastre de cargas só termina quando as baterias de todos os clusters alcançarem o valor definido do estado de carga da bateria. O tempo para alcançar esse valor depende da tecnologia da bateria utilizada e da capacidade da bateria selecionada. Se forem combinadas diversas tecnologias de bateria e diferentes capacidades da bateria nos clusters de um sistema Multicluster, os valores exibidos para cada um dos clusters podem ser diferentes. |
|
Pré-requisitos:
Os requisitos técnicos do relé multifunções têm de estar cumpridos ( > Dados técnicos).
Requisitos aplicáveis ao cabo:
-
Tipo de condutor: fio de cobre
Secção transversal do condutor: 0,2 mm² a 2,5 mm²
Procedimento:
- Certificar-se de que o contactor de deslastre de cargas desconecta exclusivamente equipamentos consumidores do sistema. Garante-se, assim, que a bateria pode ser carregada novamente pelas fontes de corrente alternada no sistema.
- Antes de conectar o deslastre de cargas, verificar se o relé multifunções Relay2 está disponível.
- Se o relé multifunções Relay2 estiver disponível, conectar o relé multifunções Relay2 ao deslastre de cargas
- Se o relé multifunções Relay2 não estiver disponível, conectar o relé multifunções Relay1 ao deslastre de cargas
- Anotar a ocupação dos terminais ao efetuar a ligação do deslastre de cargas para a configuração dos relés multifunções. Dica: usar para o efeito a tabela especificada neste documento ( > Configurar as funções do relé multifunções).
Observar a configuração de fábrica do inversor com bateria
A configuração de fábrica do inversor com bateria inclui o relé multifunções Relay2 para o deslastre de cargas.
Ligar o relé multifunções Relay2 ao deslastre de cargas
- Conectar o condutor isolado para a ligação da bobina A1 do contactor de deslastre de cargas no Sunny Island ao terminal Relay2 NO ( > Ligar relé 1 e relé 2).
- Conectar o condutor isolado para a ligação da bobina A2 ao terminal BatVtgOut− ( > Conectar as ligações BatVtgOut, DigIn, BatTMP e BatCur).
- Ligar o terminal BatVtgOut + ao terminal Relay2 C. Para o efeito, usar a mesma secção transversal do condutor que é utilizada no cabo para o contactor de deslastre de cargas.
Ligar o relé multifunções Relay1 ao deslastre de cargas
- Conectar o condutor isolado para a ligação da bobina A1 do contactor de deslastre de cargas no Sunny Island ao terminal Relay1 NO ( > Ligar relé 1 e relé 2).
- Conectar o condutor isolado para a ligação da bobina A2 ao terminal BatVtgOut− ( > Conectar as ligações BatVtgOut, DigIn, BatTMP e BatCur)
- Ligar o terminal BatVtgOut + ao terminal Relay1 C. Para o efeito, usar a mesma secção transversal do condutor que é utilizada no cabo para o contactor de deslastre de cargas.
