Alterar a utilização da bateria por sistemas para a otimização do autoconsumo sem rede de corrente de substituição
Técnico especializado
Âmbitos para a utilização da bateria:
Em sistemas para a otimização do autoconsumo, é possível ajustar 1 âmbito sazonalmente:
Âmbito para a otimização do autoconsumo (SlfCsmp)
Indique que percentagem da capacidade da bateria deve ser utilizada no dia mais curto do ano para a otimização do autoconsumo.
Quanto mais longos se forem tornando os dias, maior será o aumento automático do âmbito SlfCsmp e mais reduzido será o âmbito para a proteção contra descarga profunda (BatRes). No dia mais longo, o âmbito para a otimização do autoconsumo atinge o seu máximo. Daqui resulta a evolução sazonal dos âmbitos.

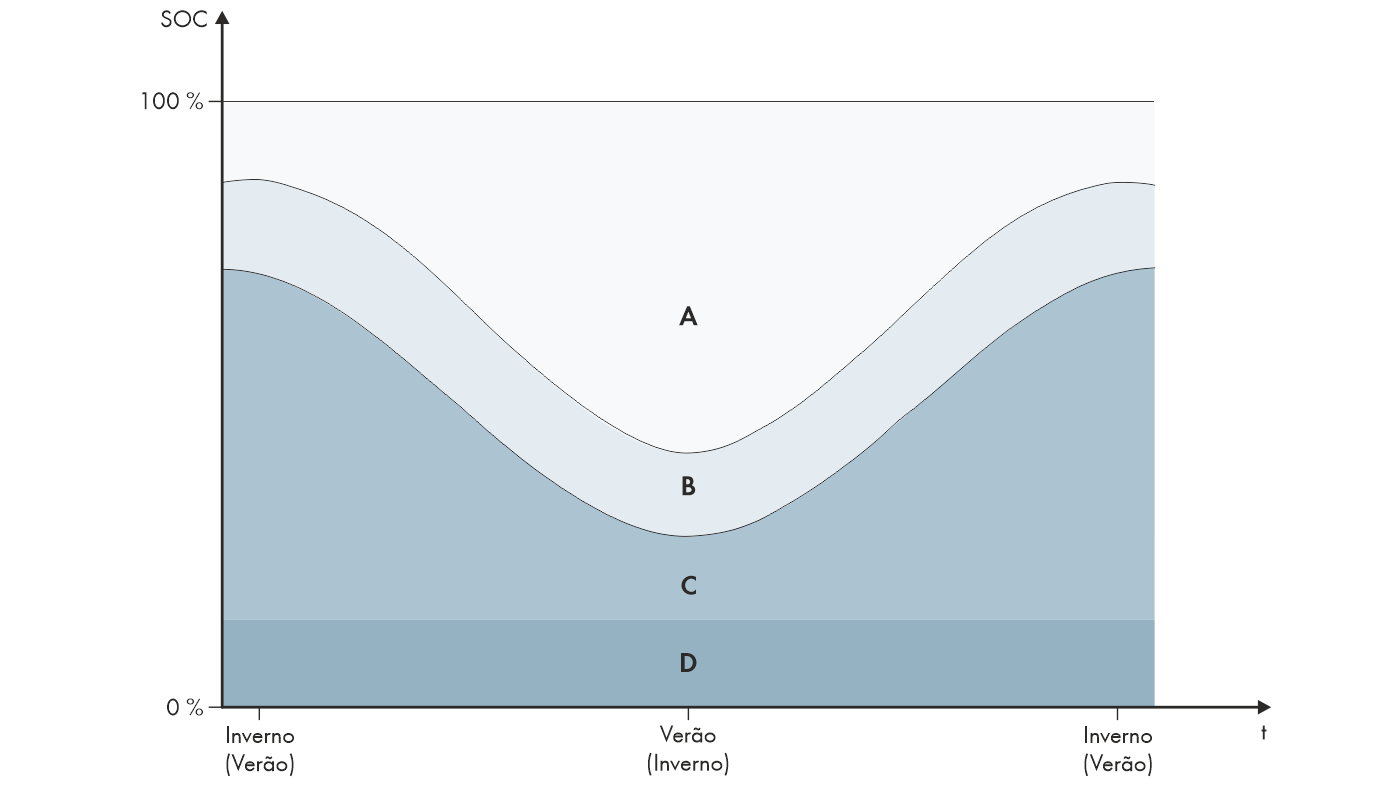

Âmbitos do estado de carga da bateria em função da estação do ano (exemplo)
Âmbito | Explicação do âmbito e dos parâmetros | Comportamento do inversor Sunny Island |
|---|---|---|
A | Intervalo de autoconsumo (SlfCsmp)1) No ajuste sazonal ( > Ajuste sazonal da utilização da bateria), o âmbito SlfCsmp aplica-se ao dia mais curto do ano. Se o ajuste sazonal estiver desativado, só é utilizado o âmbito SlfCsmp e o âmbito BatRes é aumentado de forma correspondente. | O Sunny Island utiliza a bateria para a otimização do autoconsumo. |
Bateria > Áreas de aplicação > Largura mínima da área consumo próprio | ||
B | Área de manutenção do estado de carga (PVRes) A dimensão do âmbito é constante durante todo o ano. | A energia fotovoltaica excedente é utilizada para a conservação da carga da bateria. Se não estiver disponível qualquer energia fotovoltaica excedente, o Sunny Island muda para o modo de poupança de energia. Se o estado de carga atingir o limite do âmbito BatRes, o Sunny Island carrega a bateria até metade do âmbito PVRes a partir da rede elétrica pública. Para o efeito, o Sunny Island carrega a bateria com o rendimento máximo com 25% da potência nominal do inversor do Sunny Island. |
Bateria > Áreas de aplicação > Largura área p/ manutenção estado carga bateria | ||
C | Área de proteção descarga total (BatRes) Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. No ajuste sazonal ( > Ajuste sazonal da utilização da bateria), o âmbito BatRes aplica-se ao dia mais longo do ano. Se o ajuste sazonal estiver desativado, o âmbito BatRes é aumentado de forma correspondente. | Se estiver disponível uma rede elétrica pública, o Sunny Island carrega a bateria com potência nominal a partir da rede elétrica pública. |
Bateria > Áreas de aplicação >Largura mínima da área prot. desc. total | ||
D | Área de descarga total (ProtRes) Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. | Se este âmbito for alcançado, o Sunny Island desliga-se para proteção da bateria. Quando a rede elétrica pública estiver novamente disponível, o sistema tem de ser carregado manualmente. |
Bateria > Áreas de aplicação >Lim. inf. área prot. desc. total antes desconex. |
1) Este âmbito pode ser ajustado para todos os tipos de bateria.
Os âmbitos que se seguem são alcançados com os valores padrão dos parâmetros:
Âmbito | Bateria de iões de lítio | |||
|---|---|---|---|---|
Dia mais curto2) | Dia mais longo 3) | Dia mais curto2) | Dia mais longo3) | |
Área consumo próprio | 65% a 100% | 45% a 100% | 30% a 100% | 10% a 100% |
Área de manutenção do estado de carga | 60% a 65% | 40% a 45% | 25% a 30% | 5% a 10% |
Área de proteção descarga total | 10% a 60% | 10% a 40% | 3% a 25% | 3% a 5% |
Área de descarga total | 0% a 10% | 0% a 10% | 0% a 3% | 0% a 3% |
2) 21. de dezembro (hemisfério norte) ou 21 de junho (hemisfério sul)
3) 21. de junho (hemisfério norte) ou 21 de dezembro (hemisfério sul)
Os âmbitos que se seguem são alcançados com a desativação do ajuste sazonal com os valores padrão dos parâmetros:
Âmbito | Bateria de chumbo | Bateria de iões de lítio |
|---|---|---|
Área consumo próprio | 65% a 100% | 30% a 100% |
Área de manutenção do estado de carga | 60% a 65% | 25% a 30% |
Área de proteção descarga total | 10% a 60% | 3% a 25% |
Área de descarga total | 0% a 10% | 0% a 3% |
Parâmetros para a utilização da bateria:
Valores incorretos para os âmbitos de utilização da bateria não permitem qualquer configuração
Se todos os âmbitos da utilização da bateria juntos corresponderem a mais de 100%, não é possível ajustar os parâmetros relativos à utilização da bateria.
- Certificar-se de que todos os âmbitos da utilização da bateria juntos correspondem ao valor de 100%.
Parâmetro | Valor |
|---|---|
Lim. inf. área prot. desc. total antes desconex. | Âmbito para a proteção em caso de descarga profunda em percentagem da capacidade da bateria |
Largura mínima da área prot. desc. total | Âmbito para a proteção contra a descarga profunda no dia mais longo do ano em percentagem da capacidade da bateria Dentro deste âmbito, o sistema entra no modo de poupança de energia e tenta recarregar a bateria a partir da energia fotovoltaica disponível automaticamente. Com o ajuste sazonal desativado, o âmbito permanece constante durante todo o ano. |
Largura área p/ manutenção estado carga bateria | Âmbito para conservação do estado de carga da bateria em percentagem da capacidade da bateria |
Largura mínima da área consumo próprio | Âmbito para a otimização do autoconsumo no dia mais curto do ano em percentagem da capacidade da bateria Com o ajuste sazonal desativado, este valor é utilizado durante todo o ano para a otimização do autoconsumo. |
Mês mais rentável para área de aplicação da bateria | Junho muito rentável para o hemisfério norte4) |
Dezembro muito rentável para o hemisfério sul5) | |
Funcionamento sazonal activo | Não para desativar o ajuste sazonal ou Sim para ativar o ajuste sazonal |
4) Se o mês de junho for o mês mais rentável, colocar o valor em Junho muito rentável.
5) Se o mês de dezembro for o mês mais rentável, colocar o valor em Dezembro muito rentável.
O procedimento básico para a alteração dos parâmetros operacionais está descrito noutro capítulo ( > Alterar parâmetros operacionais).
Procedimento:
- Selecionar Aparelho > Aparelho > Autoconsumo.
- Definir o parâmetro Aumento do autoconsumo ligado com Sim
- Selecionar Bateria > Áreas de aplicação >.
- Definir os parâmetros para a utilização da bateria.
