Conectar o cabo de dados para a comunicação interna do cluster
Técnico especializado
Num cluster, os Sunny Island comunicam internamente através de um cabo de dados (como o incluído no material fornecido deste inversor).

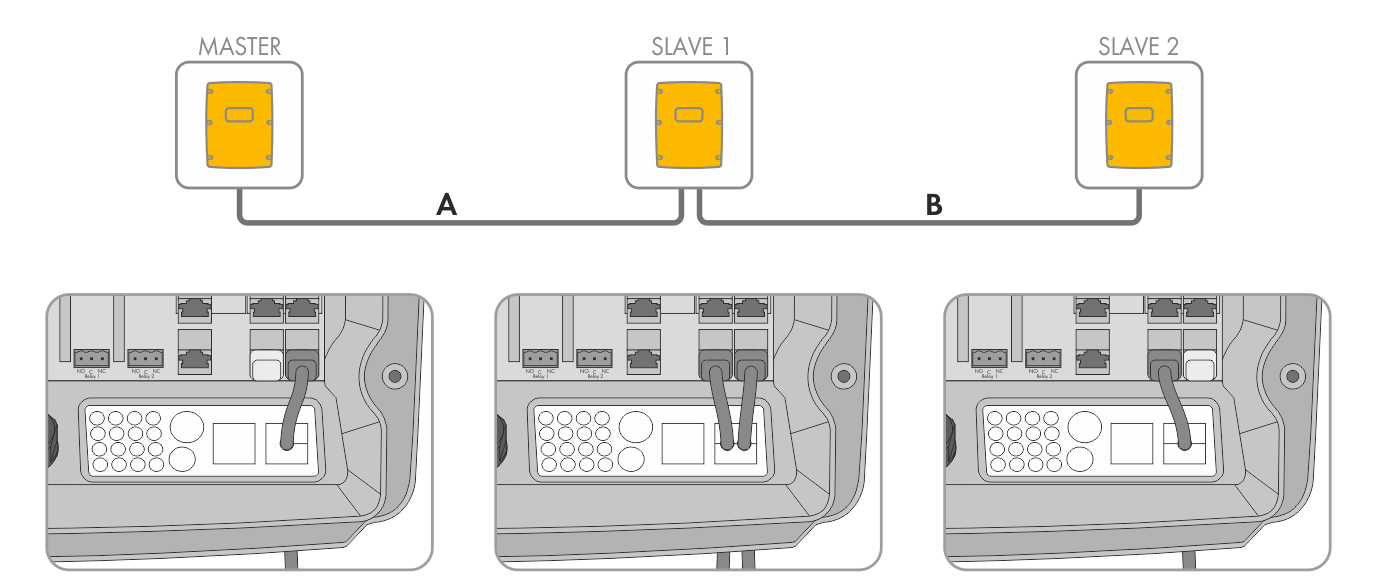

Cablagem da comunicação interna (exemplo)
Pré-requisitos:
O comprimento total do barramento de comunicação (A+B) tem de ser inferior a 30 m. Não se esqueça que, provavelmente, o barramento de comunicação liga vários dispositivos.
Ocupação dos pinos da interface Com-Sync da comunicação em cluster de SYNC
Pino | Ocupação |
|---|---|
1 | ocupado pelo SMA, não utilizável |
2 | Ground (para comunicação da bateria e em cluster) |
3 | SYNC-High (para comunicação em cluster) |
4 | CAN-High (para comunicação da bateria) |
5 | CAN-Low (para comunicação da bateria) |
6 | SYNC-Low (para comunicação em cluster) |
7 | ocupado pelo SMA, não utilizável |
8 | ocupado pelo SMA, não utilizável |
Procedimento:
- No Sunny Island, inserir o cabo de dados numa tomada ComSync livre ( > Conectar os cabos de dados).
- Certificar que o barramento SYNC de comunicação está encerrado em cada uma das extremidades, p. ex. com uma resistência de terminação.
O Sunny Island vem equipado de fábrica com uma ficha RJ45 na tomada ComSyncOut. Esta ficha RJ45 tem uma resistência de terminação de 100 Ohm integrada entre CAN-H e CAN-L, bem como entre SYNC-H e SYNC-L. As fichas RJ45 com uma resistência de 120 Ohm também podem ser utilizadas para ambos os sistemas de bus (CAN e SYNC), de acordo com as especificações CAN.
