Alterar a utilização da bateria por sistemas de corrente de substituição com otimização do autoconsumo
Técnico especializado
Âmbitos para a utilização da bateria:
Em sistemas de corrente de substituição com otimização do autoconsumo, é possível ajustar 2 âmbito sazonalmente:
Âmbito para a otimização do autoconsumo (SlfCsmp)
Indique que percentagem da capacidade da bateria deve ser utilizada no dia mais curto do ano para a otimização do autoconsumo.
Âmbito para a função de corrente de substituição (BURes)
Indique que percentagem da capacidade da bateria deve ser utilizada no dia mais longo para a função de corrente de substituição.
Quanto mais longos se forem tornando os dias, maior será o aumento automático do âmbito SlfCsmp e mais reduzido será o âmbito BURes. No dia mais longo, o âmbito para a otimização do autoconsumo atinge o seu máximo. Daqui resulta a evolução sazonal dos âmbitos.

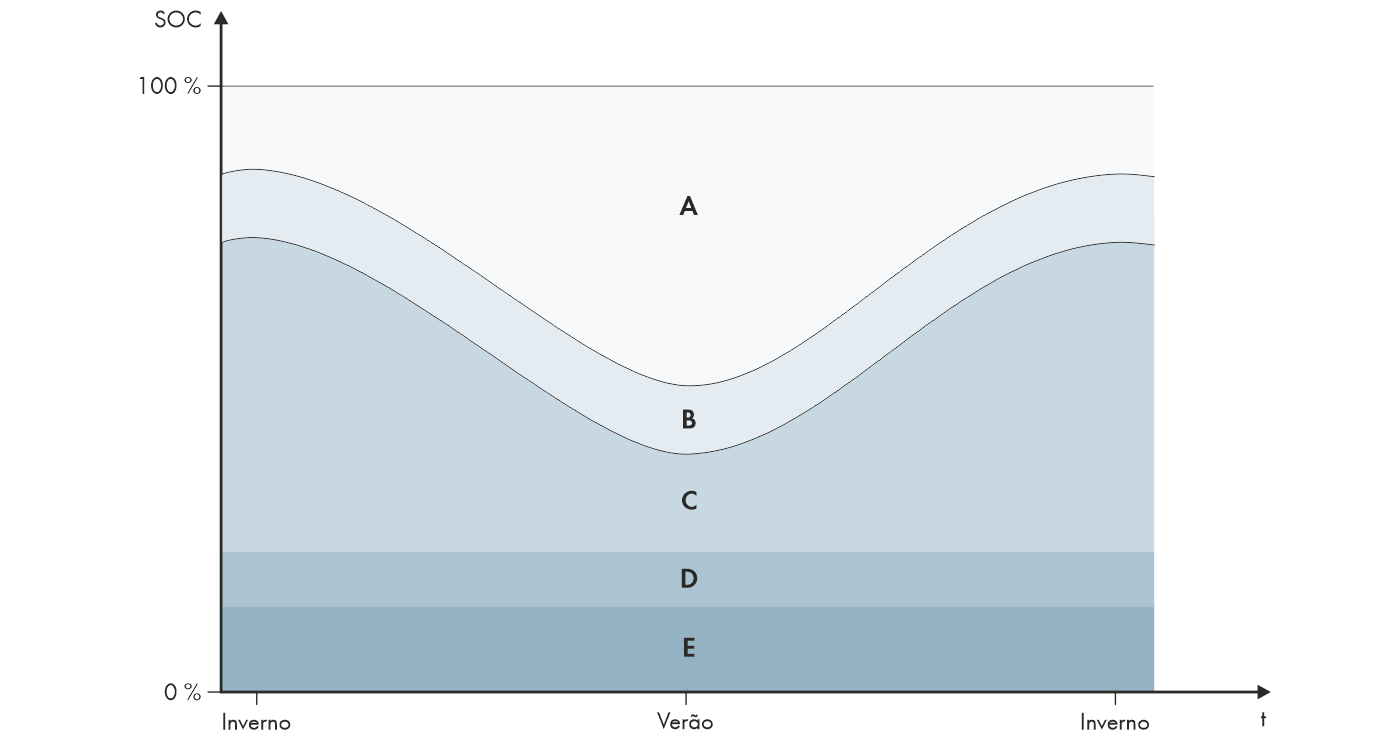

Âmbitos do estado de carga da bateria em função da estação do ano para o hemisfério norte (exemplo)
Âmbito | Explicação do âmbito e dos parâmetros | Comportamento do inversor Sunny Island |
|---|---|---|
A | Intervalo de autoconsumo (SlfCsmp)1) No ajuste sazonal ( > Ajuste sazonal da utilização da bateria), o âmbito SlfCsmp aplica-se ao dia mais curto do ano. Se o ajuste sazonal estiver desativado, só é utilizado o âmbito SlfCsmp e o âmbito BURes é aumentado de forma correspondente. | O Sunny Island utiliza a bateria para a otimização do autoconsumo. |
Bateria > Áreas de aplicação > Largura mínima da área consumo próprio | ||
B | Área de manutenção do estado de carga (PVRes) A dimensão do âmbito é constante durante todo o ano. | A energia fotovoltaica excedente é utilizada para a conservação da carga da bateria. Se não estiver disponível qualquer energia fotovoltaica excedente, o Sunny Island muda para o modo de poupança de energia. Se o estado de carga atingir o limite do âmbito BatRes, o Sunny Island carrega a bateria até metade do âmbito PVRes a partir da rede elétrica pública. Para o efeito, o Sunny Island carrega a bateria com o rendimento máximo com 25% da potência nominal do inversor do Sunny Island. |
Bateria > Áreas de aplicação > Largura área p/ manutenção estado carga bateria | ||
C | Área corrente substituição (BuRes)1) No ajuste sazonal ( > Ajuste sazonal da utilização da bateria), o âmbito BuRes aplica-se ao dia mais longo do ano. Se o ajuste sazonal estiver desativado, só é utilizado o âmbito mínimo e o âmbito SlfCsmp é aumentado de forma correspondente. | Se a rede elétrica pública falhar, o Sunny Island utiliza este âmbito para a alimentação da rede de corrente de substituição. Quando a rede elétrica pública estiver novamente disponível, o Sunny Island carrega a bateria com potência nominal a partir da rede elétrica pública. |
Largura mínima da área corrente substituição | ||
D | Área de proteção descarga total (BatRes) Âmbito para a proteção contra a descarga profunda. Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. | O Sunny Island muda para o modo de poupança de energia. O Sunny Island liga-se a cada 2 horas e tenta carregar a bateria com energia fotovoltaica. Se não for possível carregar a bateria, o Sunny Island volta ao modo de poupança de energia. Se a rede elétrica pública estiver disponível, o Sunny Island carrega a bateria com potência nominal a partir da rede elétrica pública. |
Bateria > Áreas de aplicação >Largura mínima da área prot. desc. total | ||
E | Área de descarga total (ProtRes) Este âmbito só pode ser alcançado em caso de falha da rede elétrica pública. | Se este âmbito for alcançado, o Sunny Island desliga-se para proteção da bateria. Quando a rede elétrica pública estiver novamente disponível, o sistema tem de ser carregado manualmente. |
Bateria > Áreas de aplicação >Lim. inf. área prot. desc. total antes desconex. |
1) Este âmbito pode ser ajustado para todos os tipos de bateria.
Os âmbitos que se seguem são alcançados com os valores padrão dos parâmetros:
Âmbito | Bateria de chumbo | Bateria de iões de lítio | ||
|---|---|---|---|---|
Dia mais curto1) | Dia mais longo2) | Dia mais curto1) | Dia mais longo2) | |
Área consumo próprio | 65% a 100% | 45% a 100% | 30% a 100% | 28% a 100% |
Área de manutenção do estado de carga | 60% a 65% | 40% a 45% | 25% a 30% | 23% a 28% |
Área corrente substituição | 15% a 60% | 15% a 40% | 13% a 25% | 13% a 23% |
Área de proteção descarga total | 10% a 15% | 10% a 15% | 3% a 13% | 3% a 13% |
Área de descarga total | 0% a 10% | 0% a 10% | 0% a 3% | 0% a 3% |
1) 21. de dezembro (hemisfério norte) ou 21 de junho (hemisfério sul)
2) 21. de junho (hemisfério norte) ou 21 de dezembro (hemisfério sul)
Os âmbitos que se seguem são alcançados com a desativação do ajuste sazonal com os valores padrão dos parâmetros:
Âmbito | Bateria de chumbo | Bateria de iões de lítio |
|---|---|---|
Área consumo próprio | 65% a 100% | 30% a 100% |
Área de manutenção do estado de carga | 60% a 65% | 25% a 30% |
Área corrente substituição | 15% a 60% | 13% até 25% |
Área de proteção descarga total | 10% a 15% | 3% até 13% |
Área de descarga total | 0% a 10% | 0% a 3% |
Parâmetros para a utilização da bateria:
Procedimento em sistemas Multicluster com rede de corrente de substituição
Todos os sistemas sujeitos a VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 tipo A/tipo B, TOR-Erzeuger tipo A e aos requisitos de ligação à rede europeus segundo o Regulamento (UE) 2016/631 não podem ser montados como sistemas Multicluster.
É possível estruturar sistemas Multicluster com rede de corrente de substituição com a Multicluster-Box 12 (MC-Box-12.3-20) e a Grid-Connect-Box (ver documentação da Multicluster-Box e Grid-Connect-Box). Para o efeito, executar sempre os seguintes passos:
- Num sistema Multicluster com rede de corrente de substituição e otimização do autoconsumo, configurar os âmbitos do estado de carga da bateria para cada cluster com os mesmos valores.
- Num sistema Multicluster com rede de corrente de substituição sem otimização do autoconsumo, definir sempre o parâmetro Aumento do autoconsumo ligado com Não.
Valores incorretos para os âmbitos de utilização da bateria não permitem qualquer configuração
Se todos os âmbitos da utilização da bateria juntos corresponderem a mais de 100%, não é possível ajustar os parâmetros relativos à utilização da bateria.
- Certificar-se de que todos os âmbitos da utilização da bateria juntos correspondem ao valor de 100%.
O procedimento básico para a alteração dos parâmetros operacionais está descrito noutro capítulo ( > Alterar parâmetros operacionais).
Parâmetro | Valor |
|---|---|
Lim. inf. área prot. desc. total antes desconex. | – |
Largura mínima da área prot. desc. total | Âmbito para a proteção contra a descarga profunda em percentagem da capacidade da bateria Dentro deste âmbito, o sistema entra no modo de poupança de energia e tenta recarregar a bateria a partir da energia fotovoltaica disponível automaticamente. |
Largura mínima da área corrente substituição | Âmbito para a função de corrente de substituição no dia mais longo do ano, em percentagem da capacidade da bateria Com o ajuste sazonal desativado, o âmbito permanece constante durante todo o ano. |
Largura área p/ manutenção estado carga bateria | Âmbito para conservação do estado de carga da bateria em percentagem da capacidade da bateria |
Largura mínima da área consumo próprio | Âmbito para a otimização do autoconsumo no dia mais curto do ano em percentagem da capacidade da bateria Com o ajuste sazonal desativado, este valor é utilizado durante todo o ano para a otimização do autoconsumo. |
Mês mais rentável para área de aplicação da bateria | Junho muito rentável para o hemisfério norte2) |
Dezembro muito rentável para o hemisfério sul3) | |
Mês mais rentável para área de aplicação da bateria | Não para desativar o ajuste sazonal ou Sim para ativar o ajuste sazonal |
2) Se o mês de junho for o mês mais rentável, colocar o valor em Junho muito rentável.
3) Se o mês de dezembro for o mês mais rentável, colocar o valor em Dezembro muito rentável.
Procedimento:
- Selecionar Aparelho > Aparelho > Autoconsumo.
- Definir o parâmetro Aumento do autoconsumo ligado com Sim
- Selecionar Bateria > Áreas de aplicação >.
- Definir os parâmetros para a utilização da bateria.
