Conectar o sensor de corrente da bateria no sistema de rede isolada
Técnico especializado
Em caso de utilização de baterias de chumbo, é possível instalar um sensor de corrente da bateria para medir de modo preciso a corrente da bateria. Além disso, ao equipar consumidores de corrente contínua ou fontes de energia de corrente contínua, a SMA Solar Technology AG recomenda instalar um sensor de corrente da bateria. Ao ligar consumidores de corrente contínua ou fontes de energia de corrente contínua, o cálculo do estado de carga só funciona corretamente com os dados de medição do sensor de corrente da bateria.

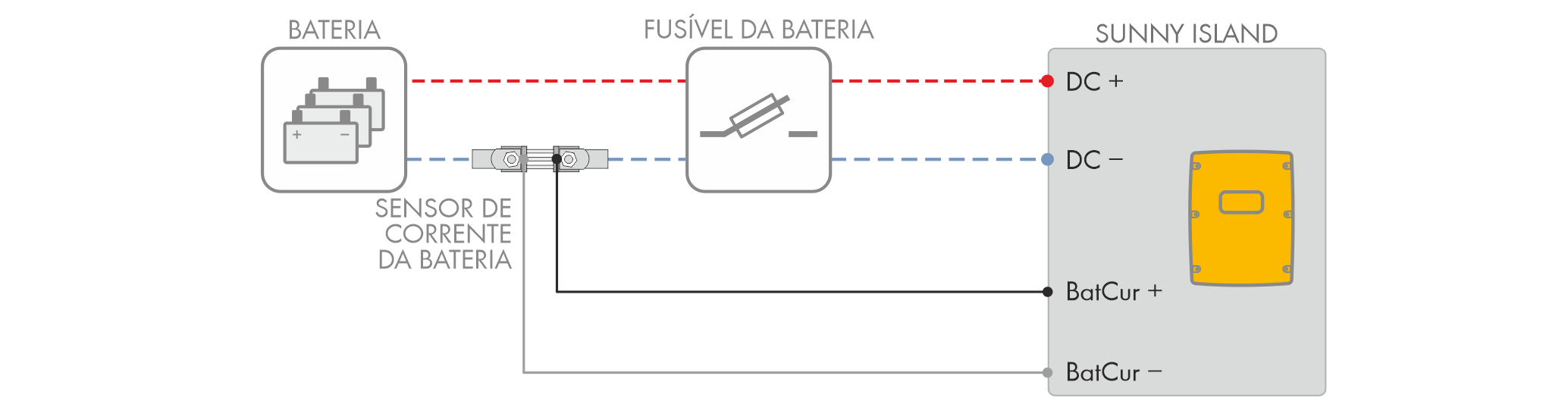

Ligação do sensor de corrente da bateria ao Sunny Island
Requisitos aplicáveis ao cabo:
-
Tipo de condutor: fio de cobre
Comprimento máximo do cabo: 3 m
Secção transversal do condutor: 0,2 mm² a 2,5 mm²
Utilização obrigatória de um cabo de medição para circuitos de corrente de segurança intrínseca. "Segurança intrínseca" significa aqui que o cabo tem um isolamento duplo e que, em caso de curto-circuito, o condutor derrete, mas o isolamento permanece. Além disso, o cabo não é inflamável.
Os condutores isolados no cabo de medição têm de estar entrançados.
Procedimento:
- Integrar o sensor de corrente da bateria no cabo de potência CC- entre a bateria e o fusível da bateria.
- Conectar ao sensor de corrente da bateria o condutor isolado de medição BatCur + no lado da ligação do fusível da bateria.
- Conectar ao sensor de corrente da bateria o condutor isolado de medição BatCur- no lado da ligação da bateria.
- No Sunny Island, passar os dois condutores isolados por uma das ferrites fornecidas e conectá-los aos terminais BatCur + e BatCur- ( > Conectar as ligações BatVtgOut, DigIn, BatTMP e BatCur).
