Ada şebekesinin veya Multicluster Box 6 / 36'nın bağlanması
Uzman elektrikçi
Ada şebeke eviricisinde AC yüklerini ve şebekeye paralel AC kaynaklarını (örn. FV evirici) bir AC dağıtıcı üzerinden Sunny Island'ın AC1 bağlantısına bağlayın. Bir Multicluster sisteminde Multicluster-Box 6 veya Multicluster-Box 36, AC1 bağlantısına bağlanan AC dağıtıcısıdır (MC-BOX-12.3-20 Multicluster-Box 12 cihaz tipinin bağlantısı için ( > Multicluster Box 12'nin (MC-Box-12.3-20) bağlantısı)).
Sunny Island'ın 1 fazlı paralel Single-Cluster sistemlerine bağlantısı için ön koşul:

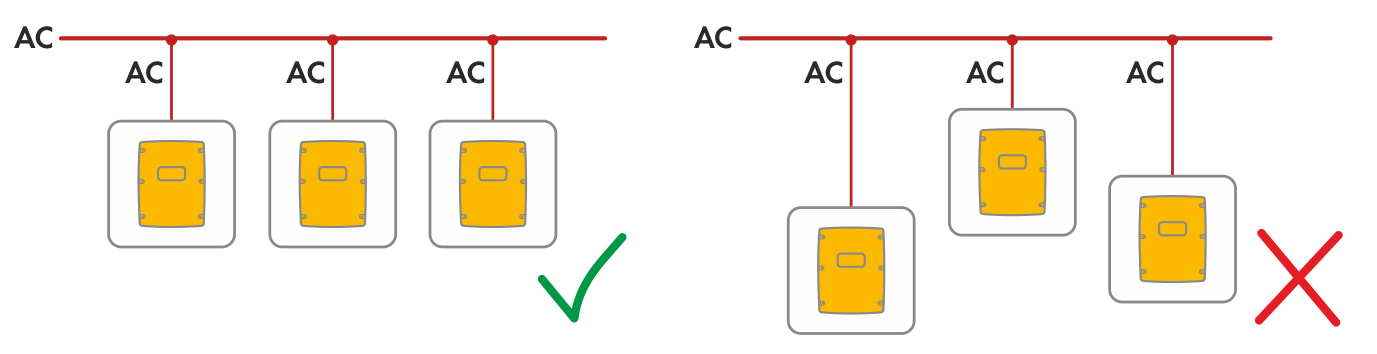

1 fazlı paralel bir Single-Cluster sisteminde her Sunny Island'ın AC dağıtıcısına kadar olan kablo uzunluğu ve iletken kesiti aynı olmalıdır. Böylece stabil ve simetrik bir işletim mümkündür.
İHTAR
Yangın nedeniyle hayati tehlike
Kısa devre durumunda Sunny Island ve AC dağıtıcısı arasında emniyete alınmamış olan kablolar üzerinden dize tarafından tahrik edilen kısa devre akımları geçer. Kısa devre akımları, yangına neden olabilir.
- Dizedeki sigorta, AC dağıtıcısındaki sigortadan daha yüksek bir tetikleme akımına sahipse, dize ve AC dağıtıcısı arasındaki kabloyu, dizedeki sigortanın tetikleme akımına göre tasarlayın.
- Sunny Island'da kabloyu AC1 Loads/SunnyBoys bağlantısına bağlayın. Bunun için dış iletkeni AC1 Loads/SunnyBoys L bağlantısına ve nötr iletkeni AC1 Loads/SunnyBoys N bağlantısına bağlayın ( > AC güç kablosunun bağlanması).
- Koruyucu iletkeni, teslimat kapsamında bulunan bir ferrit içinden geçirin ve AC1 Loads/SunnyBoys PE bağlantısına bağlayın ( > Koruyucu iletkenin bağlanması).
- Güç kablosunun iletken kesiti 10 mm²'den küçükse, ek koruyucu iletkeni de teslimat kapsamında bulunan ferrit içinden geçirin ve AC1 Loads/SunnyBoys PE bağlantı terminaline bağlayın ( > Koruyucu iletkenin bağlanması).
