Öz tüketim optimizasyonu olan yedek akım sistemlerinde akü kullanımının değiştirilmesi
Uzman elektrikçi
Akü kullanımı alanları:
Öz tüketim optimizasyonu olan yedek akım sistemlerinde 2 aralık, mevsimsel olarak uyarlanabilir:
Öz tüketim optimizasyonu aralığı (SlfCsmp)
Yılın en kısa gününde akü kapasitesinin yüzde kaçının öz tüketim optimizasyonu için kullanılacağını belirtin.
Yedek akım fonksiyonu aralığı (BURes)
En uzun günde akü kapasitesinin yüzde kaçının yedek akım fonksiyonu için kullanılacağını belirtin.
Günler ne kadar uzarsa, SlfCsmp aralığı da otomatik olarak o kadar büyütülür ve BURes aralığı küçültülür. Öz tüketim optimizasyonu aralığı, en uzun günde maksimum değerine ulaşır. Böylelikle aralıkların mevsimsel akışı elde edilir.

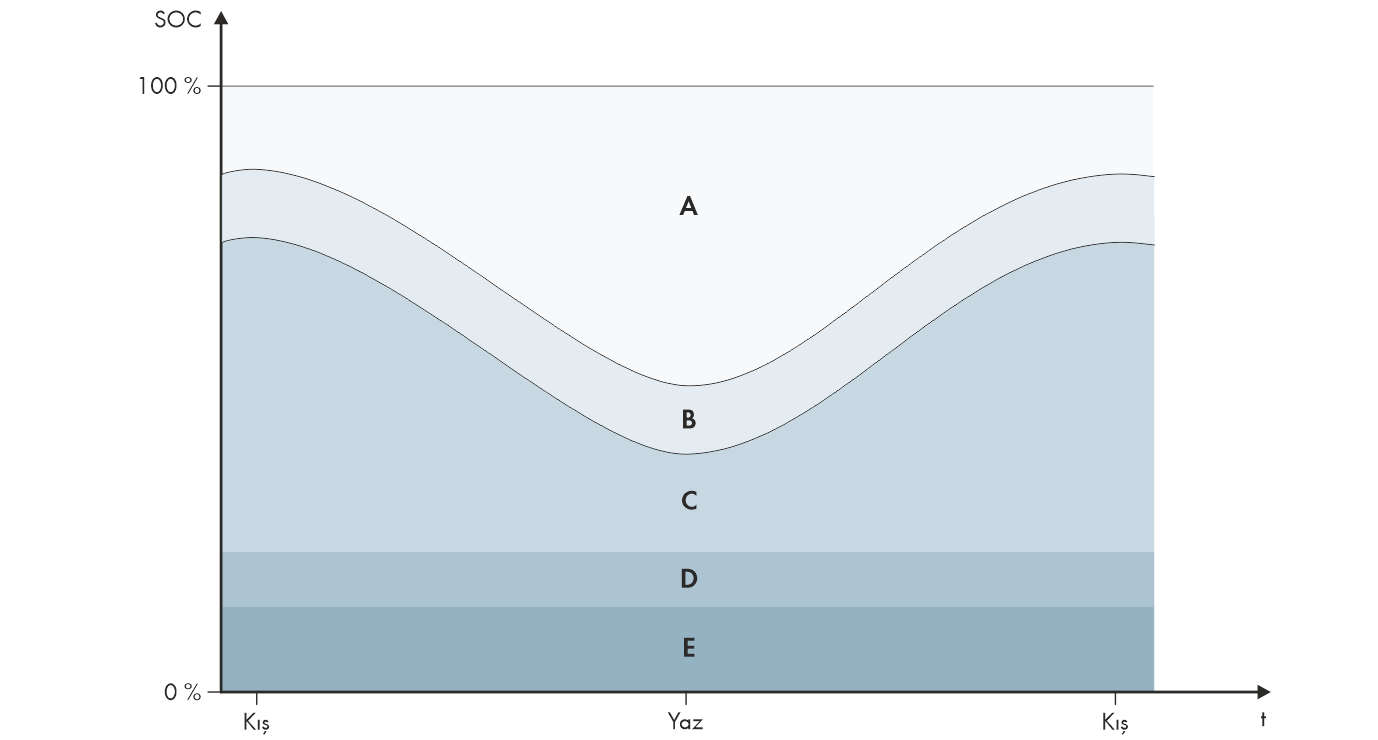

Kuzey yarımküre için mevsime bağlı olarak akü doluluk durumu aralıkları (örnek)
Aralık | Aralık ve parametre açıklaması | Sunny Island eviricinin davranışı |
|---|---|---|
A | Self-consumption area (SlfCsmp)1) Mevsimsel uyarlamada ( > Akü kullanımının mevsimsel uyarlaması) SlfCsmp aralığı, yılın en kısa günü için geçerlidir. Mevsimsel uyarlama devre dışı olduğunda sadece SlfCsmp aralığı kullanılır ve BURes aralığı uygun şekilde büyütülür. | Sunny Island, öz tüketim optimizasyonu için aküyü kullanır. |
Battery > Areas of application > Minimum width of backup power area | ||
B | State of charge conservation area (PVRes) Aralığın büyüklüğü tüm yıl boyunca sabittir. | Fazla FV enerji, akünün doluluk durumunu korumak için kullanılır. Fazla FV enerji yoksa, Sunny Island, enerji tasarruf moduna geçer. Doluluk durumu, BatRes aralığının sınırına ulaştığında, Sunny Island, şehir şebekesi üzerinden aküyü PVRes aralığının yarısına kadar şarj eder. Sunny Island bunun için Sunny Island eviricinin nominal gücünün %25'inde aküyü maksimum verimle şarj eder. |
Battery > Areas of application > Area width for conserving battery state of charge | ||
C | Backup power area (BuRes)1) Mevsimsel uyarlamada ( > Akü kullanımının mevsimsel uyarlaması) BuRes aralığı, yılın en uzun günü için geçerlidir. Mevsimsel uyarlama devre dışı olduğunda sadece minimum aralık kullanılır ve SlfCsmp aralığı uygun şekilde büyütülür. | Şehir şebekesi kesildiğinde, Sunny Island, yedek akım şebekesine besleme yapmak için bu aralığı kullanır. Şehir şebekesi tekrar kullanıma hazır olduğunda, Sunny Island, aküyü şehir şebekesinden gelen nominal güç ile şarj eder. |
Minimum width of deep discharge protection area | ||
D | Deep discharge protection area (BatRes) Derinlemesine deşarja karşı koruma aralığı. Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. | Sunny Island, enerji tasarruf moduna geçer. Sunny Island 2 saatte bir başlar ve aküyü FV enerji ile şarj etmeye çalışır. Aküyü şarj etmek mümkün değilse, Sunny Island tekrar enerji tasarruf moduna geçer. Şehir şebekesi kullanıma hazır olduğunda, Sunny Island, aküyü şehir şebekesinden gelen nominal güç ile şarj eder. |
Battery > Areas of application > Minimum width of deep discharge protection area | ||
E | Deep discharge area (ProtRes) Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. | Bu aralığa ulaşıldığında, Sunny Island, aküyü korumak amacıyla kapanır. Şehir şebekesi tekrar kullanıma hazır olduğunda, sistem manuel olarak şarj edilmelidir. |
Battery > Areas of application > Lower lmt deep disch. protect area prior shutdown |
1) Bu aralık tüm akü tipleri için uyumlu hale getirilebilir.
Aşağıdaki aralıklar, parametrelerin varsayılan değerleri ile elde edilir:
Aralık | Kurşun-asitli akü | Lityum iyon akü | ||
|---|---|---|---|---|
En kısa gün1) | En uzun gün2) | En kısa gün1) | En uzun gün2) | |
Self-consumption area | %65 ila %100 | %45 ila %100 | %30 ila %100 | %28 ila %100 |
State of charge conservation area | %60 ila %65 | %40 ila %45 | %25 ila %30 | %23 ila %28 |
Backup power area | %15 ila %60 | %15 ila %40 | %13 ila %25 | %13 ila %23 |
Deep discharge protection area | %10 ila %15 | %10 ila %15 | %3 ila %13 | %3 ila %13 |
Deep discharge area | %0 ila %10 | %0 ila %10 | %0 ila %3 | %0 ila %3 |
1) 21. Aralık (Kuzey Yarımküre) ve 21 Haziran (Güney Yarımküre)
2) 21. Haziran (Kuzey Yarımküre) ve 21 Aralık (Güney Yarımküre)
Aşağıdaki aralıklar, mevsimsel uyarlama devre dışı bırakıldığında parametrelerin varsayılan değerleri ile elde edilir:
Aralık | Kurşun-asitli akü | Lityum iyon akü |
|---|---|---|
Self-consumption area | %65 ila %100 | %30 ila %100 |
State of charge conservation area | %60 ila %65 | %25 ila %30 |
Backup power area | %15 ila %60 | %13 ila %25 |
Deep discharge protection area | %10 ila %15 | %3 ila %13 |
Deep discharge area | %0 ila %10 | %0 ila %3 |
Akü kullanımı ile ilgili parametreler:
Yedek akım şebekeli Multicluster sistemlerinde prosedür
VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 Tip A/Tip B, TOR-Erzeuger Tip A ve (AB) 2016/631 sayılı tüzük uyarınca Avrupa Birliği elektrik şebekesi bağlantısı kuralına tabii olan tüm sistemler Multicluster sistemleri olarak yapılandırılamaz.
Yedek akım şebekeli Multicluster sistemleri Multicluster-Box 12 (MC-Box-12.3-20) ve Grid-Connect-Box ile oluşturulabilmektedir (bkz. Multicluster-Box ve Grid-Connect-Box dokümantasyonu). Bunun için her zaman aşağıdaki adımları uygulayın:
- Yedek akım şebekeli ve öz tüketim optimizasyonlu bir Multicluster sisteminde akünün doluluk durumu aralıklarını her Cluster için aynı değerlere ayarlayın.
- Yedek akım şebekesi olan ve öz tüketim optimizasyonu olmayan bir Multicluster sisteminde Internal consumption increase switched on parametresini her zaman No olarak ayarlayın.
Akü kullanım aralıkları için değerler yanlışsa, ayar yapmak mümkün değildir
Akü kullanım aralıklarının tamamı toplamda %100'ün üstündeyse, akü kullanımı için parametreler ayarlanamaz.
- Tüm akü kullanım aralıklarının toplamda %100 değerine karşılık geldiğinden emin olun.
Çalışma parametrelerini değiştirmek için temel olarak yapılması gerekenler başka bir bölümde açıklanmıştır ( > Çalışma parametrelerinin değiştirilmesi).
Parametre | Değer |
|---|---|
Lower lmt deep disch. protect area prior shutdown | – |
Minimum width of deep discharge protection area | Derinlemesine deşarja karşı korumak amacıyla akü kapasitesinin yüzdesi olarak aralık Bu aralık dahilinde sistem enerji tasarrufu moduna geçer ve otomatik olarak aküyü kullanıma hazır FV enerjisinden şarj etmeye çalışır. |
Minimum width of deep discharge protection area | Yılın en uzun gününde yedek akım fonksiyonu için akü kapasitesinin yüzdesi olarak aralık Mevsimsel uyarlama devre dışı olduğunda, aralık tüm yıl sabit kalır. |
Area width for conserving battery state of charge | Akünün doluluk durumunu korumak için akü kapasitesinin yüzdesi olarak aralık |
Minimum width of own consumption area | Yılın en kısa gününde öz tüketim optimizasyonu için akü kapasitesinin yüzdesi olarak aralık Mevsimsel uyarlama devre dışı olduğunda, bu değer tüm yıl boyunca öz tüketim optimizasyonu için kullanılır. |
Highest-yielding month for battery utilization range: | Kuzey yarımküre için June profitable 2) |
Güney yarımküre için December profitable 3) | |
Highest-yielding month for battery utilization range: | Mevsimsel uyarlamanın yapılmaması için No veya Mevsimsel uyarlamanın yapılması için Yes |
2) Haziran en verimli ay ise, değeri June profitable olarak ayarlayın.
3) Aralık en verimli ay ise, değeri December profitable olarak ayarlayın.
Yapılacaklar:
- Device > Device > Self-consumption seçeneğini belirleyin.
- Rise in self-consumption switched on parametresini Yes olarak ayarlayın
- Battery > Areas of application > seçeneğini belirleyin.
- Akü kullanımı ile ilgili parametreleri ayarlayın.
