Harici dize talebi sinyal kablosunun bağlanması
Uzman elektrikçi
Harici bir kontrol sinyali, bir dize talebini dize yönetimine aktarabilir. Harici dize talebi için dize yönetimini yapılandırdıysanız, dize yönetimi, High (yüksek) seviyesinde dizeyi başlatır. Dize yönetimi, Low (düşük) seviyesinde dizeyi durdurur. Bu sırada tüm dize çalışma sürelerine uyulur.

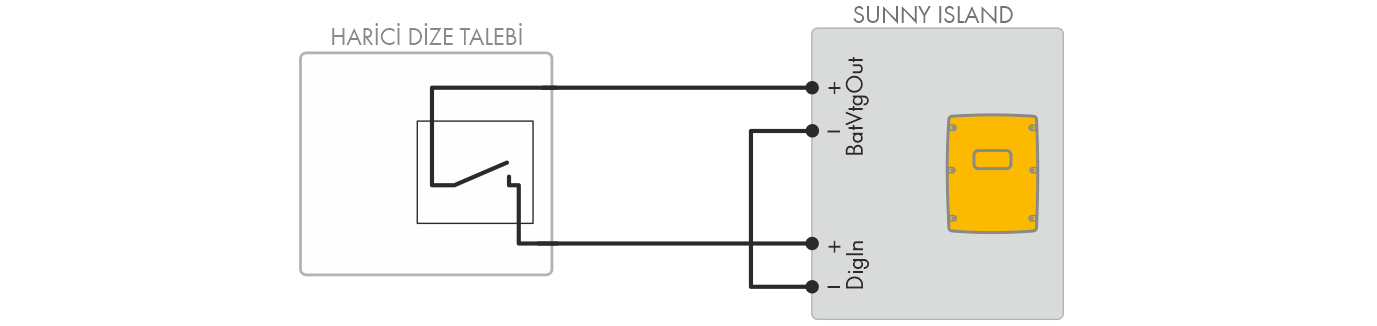

Harici bir dize talebinin sinyal kablosunun bağlanması (örnek).
Ön koşullar:
Çok fonksiyonlu rölenin teknik gereksinimleri yerine getirilmiş olmalıdır ( > Teknik veriler).
Kabloda aranan koşullar:
-
İletken tipi: Bakır tel
İletken kesiti: 0,2 mm² ila 2,5 mm²
- Sunny Island'da her iki damarı teslimat kapsamında bulunan bir ferrit içinden geçirin. ( > BatVtgOut, DigIn, BatTMP ve BatCur'un bağlanması).
- Kontrol kablosunun bir damarını BatVtgOut+ bağlantı terminaline bağlayın
- Kontrol kablosunun bir damarını DigIn + bağlantı terminaline bağlayın.
- BatVtgOut‒ bağlantı terminalini DigIn ‒ bağlantı terminaline bağlayın. Bunun için kontrol kablosunda bulunanlarla aynı iletkenleri kullanın.
