Cluster'ların dahili iletişimi için veri hatlarının bağlanması
Uzman elektrikçi
Bir Cluster içinde Sunny Island cihazları, dahili olarak bir veri hattı üzerinden iletişim kurar (bu eviricinin teslimat kapsamında olduğu gibi).

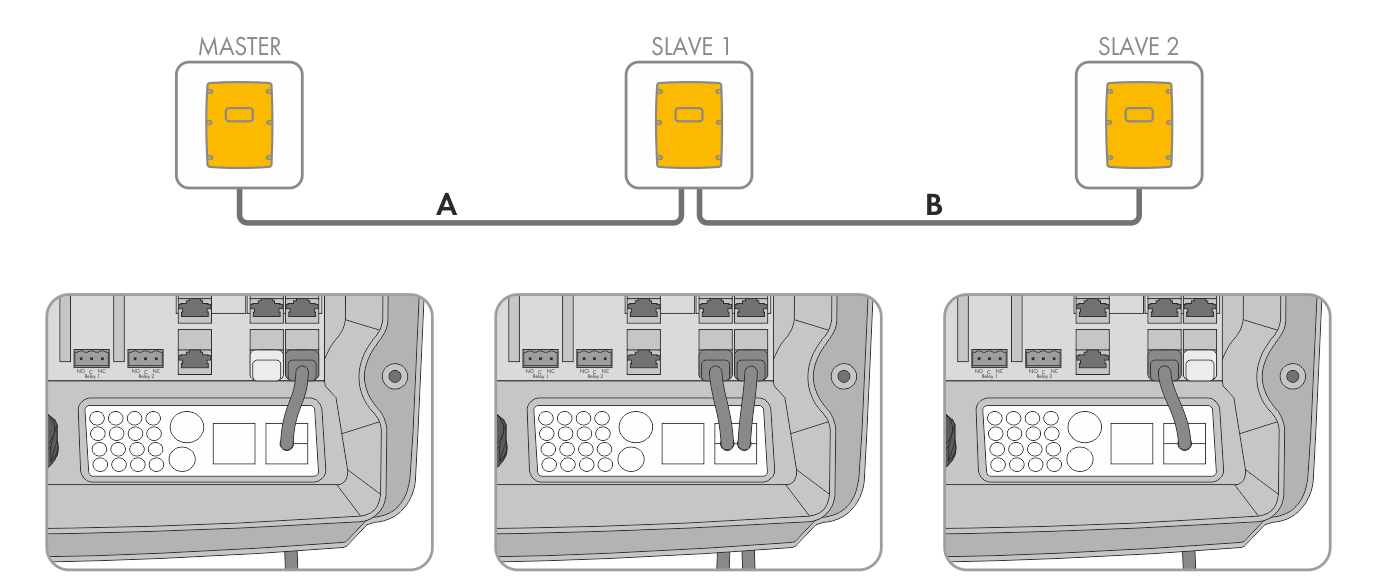

Dahili iletişimin kablolaması (örnek)
Ön koşullar:
İletişim veriyolunun (A+B) toplam uzunluğu 30 m'den küçük olmalıdır. Bu sırada iletişim veriyolunun birden fazla katılımcıyı birbirine bağlıyor olabileceğini dikkate alın.
SYNC Cluster iletişimi için Com-Sync arabiriminin PIN yerleşimi
Pin | Yerleşim |
|---|---|
1 | SMA tarafından dolu, kullanılamıyor |
2 | Ground (Akü ve Cluster iletişimi için) |
3 | SYNC-High (Cluster iletişimi için) |
4 | CAN-High (Akü iletişimi için) |
5 | CAN-Low (Akü iletişimi için) |
6 | SYNC-Low (Cluster iletişimi için) |
7 | SMA tarafından dolu, kullanılamıyor |
8 | SMA tarafından dolu, kullanılamıyor |
Yapılacaklar:
- Sunny Island'da veri hattını boş bir ComSync soketine takın ( > Veri hattının bağlanması).
- SYNC iletişim veriyolunun her ucunun kapalı olduğundan emin olun, örn. bir sonlandırma direnci ile.
Sunny Island'de ComSyncOut yuvasına fabrika çıkışlı olarak bir RJ45 fişi takılıdır. Bu RJ45 fişi hem CAN-H ve CAN-L arasında hem de SYNC-H ve SYNC-L arasına 100 Ohm'lük bir bitiş direnci entegre etmiştir. 120 Ohm'luk bir dirence sahip RJ45 fişleri CAN spesifikasyonlarına uygun olarak her iki veri yolu sistemleri (CAN ve SYNC) için de kullanılabilir.
