Relay 1 ve Relay 2'nin bağlanması
Uzman elektrikçi
Bir çok fonksiyonlu röle kullanıyorsanız, çok fonksiyonlu röleleri her zaman aşağıdaki prosedüre göre bağlayın.

Slave'lerin anahtarlama davranışı
Slave'lerin çok fonksiyonlu röleleri, arıza durumunda Master'ların çok fonksiyonlu rölelerinden daha az güvenilir bir şekilde anahtarlama yapar. Slave'ler arıza durumunda Master'dan hata onayı bekler.
3 kutuplu terminal bloğu için bağlantıların doğru yerleşim düzeni:
Bağlantı | Açıklama |
---|---|
NC | Dinlenme durumunda kapalı |
C | Değiştirme kontağı |
NO | Dinlenme durumunda açık |
Ek olarak gereken malzemeler (teslimat kapsamında değildir):
Tel kullanımında, uygun kablo yüksükleri
Ön koşullar:
Çok fonksiyonlu rölenin teknik gereksinimleri yerine getirilmiş olmalıdır ( > Teknik veriler).
Kabloda aranan koşullar:
-
İletken tipi: Bakır tel
İletken kesiti: 0,2 mm² ila 2,5 mm²
Yapılacaklar:
- Kablo geçiş plakasında uygun yeri sivri bir cisimle delin.
- Kabloyu 7 mm soyun.
- Kabloyu, kablo geçiş plakasındaki delik içinden Sunny Island'a yönlendirin.
- Kabloları Relay 1 ve Relay 2'ye bağlarken her zaman bir silikon hortum kullanın.
- Kabloları, Relay 1 ve Relay 2'ye her zaman aşağıda belirtilen şekilde bağlayın.
- Bir silikon hortumu kısaltarak Sunny Island'daki kablonun uzunluğuna getirin.

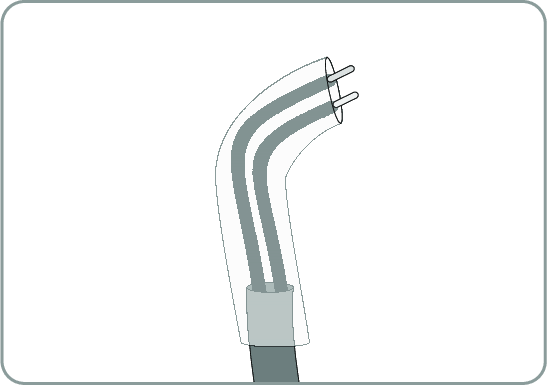

- Silikon hortumu, kablonun üzerine geçirin. Böylece kablo çift yalıtıma sahip olur.
- Sunny Island'da kabloyu, veri hatlarına temas etmeyecek şekilde döşeyin.
- Damarları, teslimat kapsamında bulunan 3 kutuplu terminal bloklarına bağlayın (Tork: 0,5 Nm ila 0,6 Nm, Bıçak genişliği: 1 mm). Bu sırada doğru bağlantı yerleşimine dikkat edin.
- İletkenlerin bağlantı terminallerindeki yalıtıma kadar tamamen girmiş olmasına dikkat edin.
- 3 kutuplu terminal bloğunu, terminal bloğu duyulur şekilde yerine oturana dek yazıya göre eviricide Relay1 veya Relay2 bağlantısına takın.
İHTAR
Hatalı yalıtımdan dolayı elektrik çarpması nedeniyle hayati tehlike
İzolasyon hatalı olduğunda, gerilim ileten parçalar veya kablolar gerilim içerebilir. Gerilim ileten parçalara veya kabloya dokunulduğunda, elektrik çarpması sonucu ölüm veya ağır derecede yaralanmalar meydana gelebilir.
