Yedek akım şebekesi olmayan öz tüketim optimizasyonu için olan sistemlerde akü kullanımı
Uzman elektrikçi
Akü kullanımı alanları:
Öz tüketim optimizasyonu sistemlerinde 1 aralık, mevsimsel olarak uyarlanabilir:
Öz tüketim optimizasyonu aralığı (SlfCsmp)
Yılın en kısa gününde akü kapasitesinin yüzde kaçının öz tüketim optimizasyonu için kullanılacağını belirtin.
Günler ne kadar uzarsa, SlfCsmp aralığı da otomatik olarak o kadar büyütülür ve derinlemesine deşarja karşı koruma aralığı (BatRes) küçültülür. Öz tüketim optimizasyonu aralığı, en uzun günde maksimum değerine ulaşır. Böylelikle aralıkların mevsimsel akışı elde edilir.

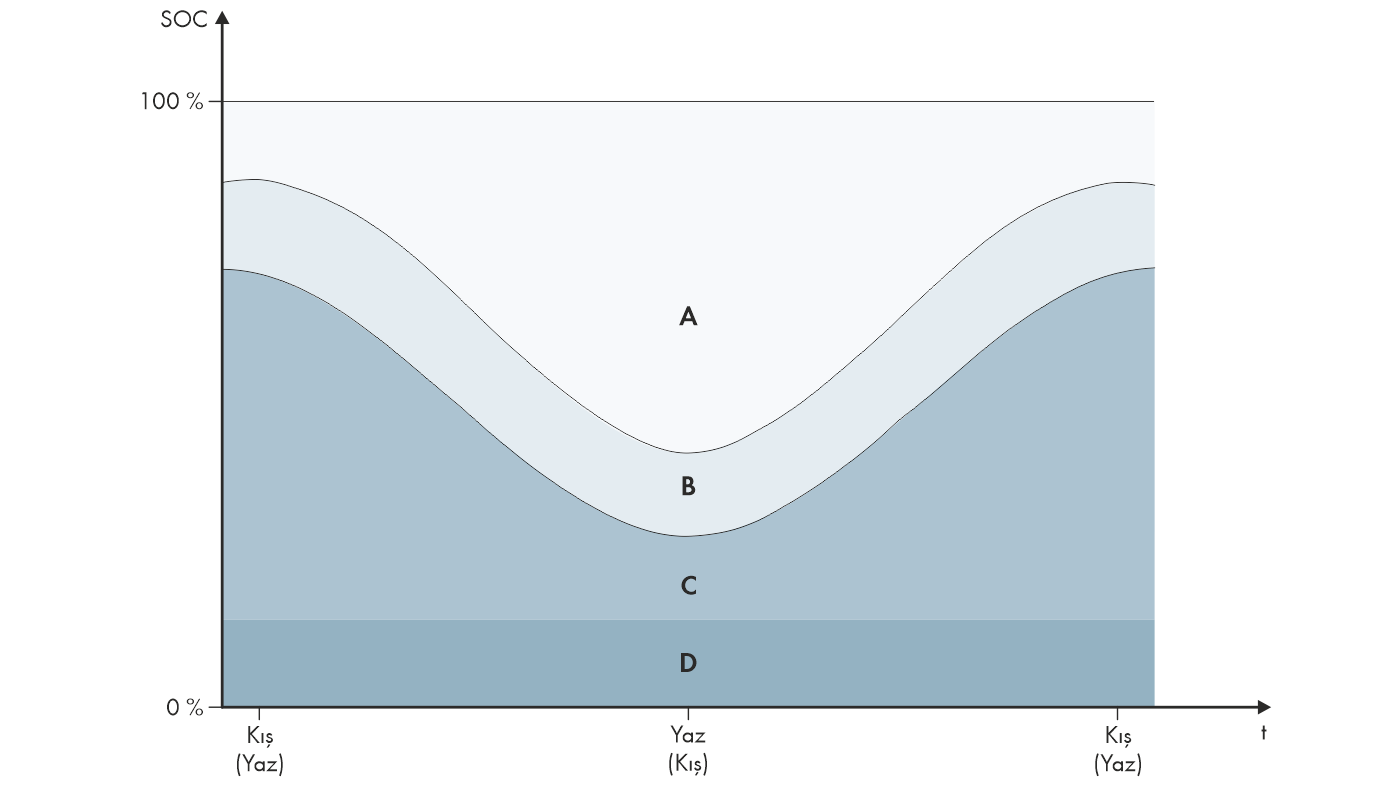

Mevsime bağlı olarak akünün doluluk durumu aralıkları (örnek)
Aralık | Aralık ve parametre açıklaması | Sunny Island eviricinin davranışı |
|---|---|---|
A | Self-consumption area (SlfCsmp)1) Mevsimsel uyarlamada ( > Akü kullanımının mevsimsel uyarlaması) SlfCsmp aralığı, yılın en kısa günü için geçerlidir. Mevsimsel uyarlama devre dışı olduğunda sadece SlfCsmp aralığı kullanılır ve BatRes aralığı uygun şekilde büyütülür. | Sunny Island, öz tüketim optimizasyonu için aküyü kullanır. |
Battery > Areas of application > Minimum width of backup power area | ||
B | State of charge conservation area (PVRes) Aralığın büyüklüğü tüm yıl boyunca sabittir. | Fazla FV enerji, akünün doluluk durumunu korumak için kullanılır. Fazla FV enerji yoksa, Sunny Island, enerji tasarruf moduna geçer. Doluluk durumu, BatRes aralığının sınırına ulaştığında, Sunny Island, şehir şebekesi üzerinden aküyü PVRes aralığının yarısına kadar şarj eder. Sunny Island bunun için Sunny Island eviricinin nominal gücünün %25'inde aküyü maksimum verimle şarj eder. |
Battery > Areas of application > Area width for conserving battery state of charge | ||
C | Deep discharge protection area (BatRes) Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. Mevsimsel uyarlamada ( > Akü kullanımının mevsimsel uyarlaması) BatRes aralığı, yılın en uzun günü için geçerlidir. Mevsimsel uyarlama devre dışı olduğunda BatRes aralığı uygun şekilde büyütülür. | Bir şehir şebekesi mevcut olduğunda, Sunny Island, aküyü şehir şebekesinden gelen nominal güç ile şarj eder. |
Battery > Areas of application > Minimum width of deep discharge protection area | ||
D | Deep discharge area (ProtRes) Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. | Bu aralığa ulaşıldığında, Sunny Island, aküyü korumak amacıyla kapanır. Şehir şebekesi tekrar kullanıma hazır olduğunda, sistem manuel olarak şarj edilmelidir. |
Battery > Areas of application > Lower lmt deep disch. protect area prior shutdown |
1) Bu aralık tüm akü tipleri için uyumlu hale getirilebilir.
Aşağıdaki aralıklar, parametrelerin varsayılan değerleri ile elde edilir:
Aralık | Lityum iyon akü | |||
|---|---|---|---|---|
En kısa gün2) | En uzun gün 3) | En kısa gün2) | En uzun gün3) | |
Self-consumption area | %65 ila %100 | %45 ila %100 | %30 ila %100 | %10 ila %100 |
State of charge conservation area | %60 ila %65 | %40 ila %45 | %25 ila %30 | %5 ila %10 |
Deep discharge protection area | %10 ila %60 | %10 ila %40 | %3 ila %25 | %3 ila %5 |
Deep discharge area | %0 ila %10 | %0 ila %10 | %0 ila %3 | %0 ila %3 |
2) 21. Aralık (Kuzey Yarımküre) ve 21 Haziran (Güney Yarımküre)
3) 21. Haziran (Kuzey Yarımküre) ve 21 Aralık (Güney Yarımküre)
Aşağıdaki aralıklar, mevsimsel uyarlama devre dışı bırakıldığında parametrelerin varsayılan değerleri ile elde edilir:
Aralık | Kurşun-asitli akü | Lityum iyon akü |
|---|---|---|
Self-consumption area | %65 ila %100 | %30 ila %100 |
State of charge conservation area | %60 ila %65 | %25 ila %30 |
Deep discharge protection area | %10 ila %60 | %3 ila %25 |
Deep discharge area | %0 ila %10 | %0 ila %3 |
Akü kullanımı ile ilgili parametreler:
Akü kullanım aralıkları için değerler yanlışsa, ayar yapmak mümkün değildir
Akü kullanım aralıklarının tamamı toplamda %100'ün üstündeyse, akü kullanımı için parametreler ayarlanamaz.
- Tüm akü kullanım aralıklarının toplamda %100 değerine karşılık geldiğinden emin olun.
Parametre | Değer |
|---|---|
Lower lmt deep disch. protect area prior shutdown | Derinlemesine deşarj durumunda korumak amacıyla akü kapasitesinin yüzdesi olarak aralık |
Minimum width of deep discharge protection area | Yılın en uzun gününde derinlemesine deşarja karşı korumak amacıyla akü kapasitesinin yüzdesi olarak aralık Bu aralık dahilinde sistem enerji tasarrufu moduna geçer ve otomatik olarak aküyü kullanıma hazır FV enerjisinden şarj etmeye çalışır. Mevsimsel uyarlama devre dışı olduğunda, aralık tüm yıl sabit kalır. |
Area width for conserving battery state of charge | Akünün doluluk durumunu korumak için akü kapasitesinin yüzdesi olarak aralık |
Minimum width of own consumption area | Yılın en kısa gününde öz tüketim optimizasyonu için akü kapasitesinin yüzdesi olarak aralık Mevsimsel uyarlama devre dışı olduğunda, bu değer tüm yıl boyunca öz tüketim optimizasyonu için kullanılır. |
Highest-yielding month for battery utilization range: | Kuzey yarımküre için June profitable 4) |
Güney yarımküre için December profitable 5) | |
Season operation active | Mevsimsel uyarlamanın yapılmaması için No veya Mevsimsel uyarlamanın yapılması için Yes |
4) Haziran en verimli ay ise, değeri June profitable olarak ayarlayın.
5) Aralık en verimli ay ise, değeri December profitable olarak ayarlayın.
Çalışma parametrelerini değiştirmek için temel olarak yapılması gerekenler başka bir bölümde açıklanmıştır ( > Çalışma parametrelerinin değiştirilmesi).
Yapılacaklar:
- Device > Device > Self-consumption seçeneğini belirleyin.
- Rise in self-consumption switched on parametresini Yes olarak ayarlayın
- Battery > Areas of application > seçeneğini belirleyin.
- Akü kullanımı ile ilgili parametreleri ayarlayın.
