Otomatik başlatma özelliğine sahip dizeler için kontrol kablolarının bağlanması
Uzman elektrikçi
Otomatik başlatma özellikli bir dize, 1 kontak ile başlatılır ve durdurulur.
Bir Cluster'da sinyal vericisi veya dize kumandası
Slave'ler dizeyi, Master'a kıyasla daha az güvenilir bir şekilde kumanda eder.
- Dize kumandasını tercihen Master'a bağlayın.
- Bir Multicluster sisteminde sinyal vericisini her zaman Main Cluster'ın Master'ına bağlayın.

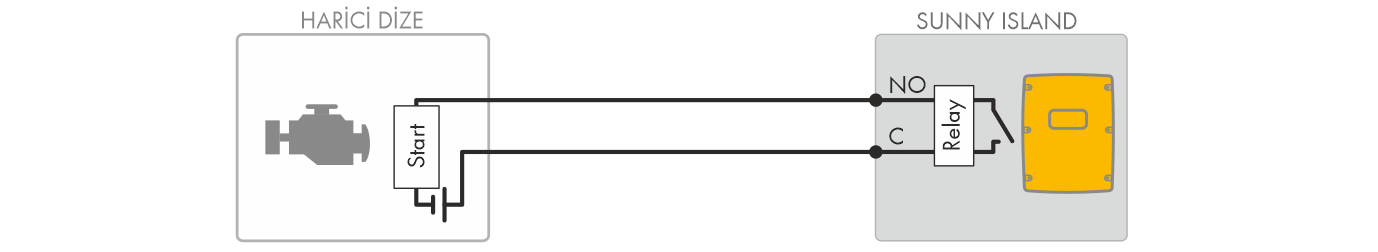

Dize kumandasının Sunny Island'a bağlanması
Ön koşullar:
Çok fonksiyonlu rölenin teknik gereksinimleri yerine getirilmiş olmalıdır ( > Teknik veriler).
Kabloda aranan koşullar:
-
İletken tipi: Bakır tel
İletken kesiti: 0,2 mm² ila 2,5 mm²
Yapılacaklar:
- Aşağıdaki bağlantılar kurulurken her zaman bir silikon hortum kullanılmalıdır ( > Relay 1 ve Relay 2'nin bağlanması).
- Sunny Island'ın fabrika ayarı, dize talebi için Relay1 çok fonksiyonlu rölesini öngördüğünden, Sunny Island'da kontrol kablosunu Relay1 çok fonksiyonlu rölesine bağlayın. Bunun için C ve NO bağlantılarını kullanın.
- Relay1 çok fonksiyonlu rölesi, dize talebi için kullanılamıyorsa, Sunny Island'da kontrol kablosunu Relay2 çok fonksiyonlu rölesine bağlayın. Bunun için C ve NO bağlantılarını kullanın.
- Birden fazla Sunny Island cihazında Master'da Relay1 ve Relay2 çok fonksiyonlu röleleri, dize talebi için kullanılamıyorsa, kontrol kablosunu Slave 1 veya 2'nin boş olan bir çok fonksiyonlu rölesine bağlayın. Bunun için C ve NO bağlantılarını kullanın.
- Automatic generator request konfigürasyonunu Ayarlar tablosuna girin ( > Çok fonksiyonlu röle fonksiyonlarının ayarlanması).
İHTAR
Hatalı yalıtımdan dolayı elektrik çarpması nedeniyle hayati tehlike
İzolasyon hatalı olduğunda, gerilim ileten parçalar veya kablolar gerilim içerebilir. Gerilim ileten parçalara veya kabloya dokunulduğunda, elektrik çarpması sonucu ölüm veya ağır derecede yaralanmalar meydana gelebilir.
