Yük atma kontaktörlerinin bağlanması
Uzman elektrikçi
Yük atma, akünün derinlemesine deşarj olmasını önler ve yüklere güç beslemesini kumanda eder. Yük atma, yükleri doğrudan sistemden ayırma imkanı sunar.
Bir ada şebeke eviricisine sadece FV enerji veya rüzgar enerjisi ile besleme yapıldığında bir yük atma gereklidir.
Sunny Island, akünün doluluk durumuna bağlı olarak en fazla 2 adet yük atma kontaktörü kumanda eder. 2 tür yük atma kurabilirsiniz:
-
1 kademeli yük atma
Akünün doluluk durumunun sınırına ulaşıldığında, 1 yük atma kontaktörü tüm yükleri aynı anda ayırır. Yük atma kontaktörü, konfigürasyona bağlı olarak akü yeterince şarj olduğunda veya ada şebekesi, harici bir enerji kaynağına ayarlandığında kapanır. -
2 kademeli yük atma
2 kademeli yük atma türünde, 2 yük atma kontaktörünü kumanda etmek için akünün doluluk durumu için 2 sınır değer vardır. Akünün doluluk durumu için ilk sınır değere ulaşıldığında, ilk yük atma kontaktörü bir yük grubunu ayırır. Akünün doluluk durumu için ikinci sınır değere ulaşıldığında, ikinci yük atma kontaktörü kalan yükleri ayırır.

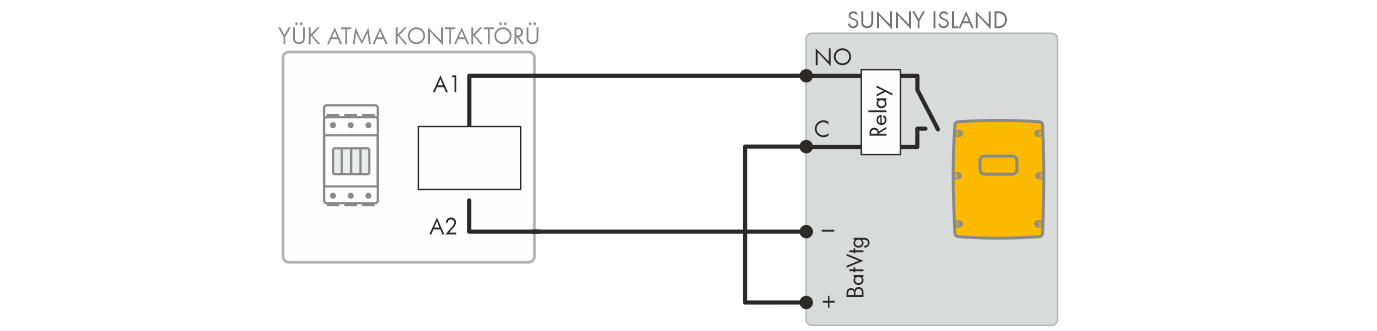

1 kademeli bir yük atma için kontrol kablosunun bağlanması (örnek)
Yük atma konfigürasyon talimatları:
Multicluster sisteminde yük atma
Multicluster Box'a 1 kademeli bir yük atma entegre edilmiştir. Yük atma kontaktörü, doğrudan Main Cluster Master'ı tarafından Multicluster Box ile iletişim aracılığıyla kumanda edilir. Multicluster sistemine ilave bir yük atma kontaktörü monte ederseniz, ek yük atma kontaktörünü Extension Cluster 1'in Master'ında bulunan bir çok fonksiyonlu röle ile kumanda edersiniz. İlave yük atma kontaktörleri, Main Cluster'dan kumanda edilemez.
Bir Cluster'da yük atma kontaktörleri
Yük atma kontaktörlerini Master'a bağladığınızda, arıza durumda kısıtlı işletim mümkündür. Slave'ler arıza durumunda yük atma kontaktörlerini daha az güvenilir şekilde kumanda eder. Arıza durumunda Slave muhtemelen Master'dan onay bekler.
Yük atma ayarı için Sunny Island'ın kullanıcı arayüzünde aşağıdaki değerler kayıtlıdır. Yük atma kontaktörleri bağladığınızda, sistem üzerindeki etkileri dikkate alın ve uygulamaya yönelik talimatlara uyun.
Değer | Sistem üzerindeki etkiler | Uygulama |
|---|---|---|
1 kademeli yük atma (yük atma 1) | Sunny Island, yük atmayı etkinleştirdiğinde ve ardından harici bir enerji kaynağı devreye girdiğinde, yük atma hemen sonlandırılır (akünün doluluk durumundan bağımsız olarak). Ardından harici enerji kaynağı, yüklere besleme yapar. Akü sadece fazla enerji ile şarj edilir. |
|
1 kademeli yük atma veya 2 kademeli yük atmada (yük atma 1) 1. kademe | 1 kademeli yük atma veya 2 kademeli yük atmanın ilk kademesi için ayar. Yük atma ancak akü yeterince şarj edildiğinde sonlandırılır. Bu ayar, harici bir enerji kaynağının mevcut olup olmamasından bağımsız olarak sistem davranışını etkiler. |
|
2 kademeli yük atmada (yük atma 2) 2. kademe | 2 kademeli yük atmanın 2. yük atma kontaktörü için ayar. Yük atma ancak akü yeterince şarj edildiğinde sonlandırılır. |
|
Multicluster'da yük atma (yük atma 1) | Bir Multicluster sisteminde bu ayar, ilave bir 1 kademeli yük atma için öngörülmüştür. Bir Cluster'ın akü doluluk durumu ayarlanmış bir değerin altına indiğinde, yük atma başlar. Yük atma ancak tüm Cluster'ların aküleri, ayarlanmış olan akü doluluk durumu değerine ulaştığında sona erer. Bu değere ulaşma süresi, kullanılan akü teknolojisine ve seçilen akü kapasitesine bağlıdır. Bir Multicluster sisteminin Cluster'larında farklı akü teknolojileri ve farklı akü kapasiteleri kombine edildiğinde, münferit Cluster'lar için gösterilen değerlerde sapmalar olabilir. |
|
Ön koşullar:
Çok fonksiyonlu rölenin teknik gereksinimleri yerine getirilmiş olmalıdır ( > Teknik veriler).
Kabloda aranan koşullar:
-
İletken tipi: Bakır tel
İletken kesiti: 0,2 mm² ila 2,5 mm²
Yapılacaklar:
- Yük atma kontaktörünün sistemden sadece yükleri ayırdığından emin olun. Böylece sistemde AC kaynaklarının aküsünün tekrar şarj edilmesini sağlarsınız.
- Yük atmayı bağlamadan önce, Relay2 çok fonksiyonlu rölenin mevcut olup olmadığını kontrol edin.
- Relay2 çok fonksiyonlu röle mevcut olduğunda, yük atmayı Relay2 çok fonksiyonlu röleye bağlayın
- Relay2 çok fonksiyonlu röle mevcut olmadığında, yük atmayı Relay1 çok fonksiyonlu röleye bağlayın
- Çok fonksiyonlu rölelerin ayarı için yük atmayı bağlarken terminal yerleşimini not edin. İpucu: Bunun için bu dokümanda belirtilen tabloyu kullanın ( > Çok fonksiyonlu röle fonksiyonlarının ayarlanması).
Bağımsız eviricinin fabrika ayarı dikkate alınmalıdır
Bağımsız eviricinin fabrika ayarı, yük atma için Relay2 çok fonksiyonlu röleyi öngörmektedir.
Yük atmanın Relay2 çok fonksiyonlu röleye bağlanması
- Sunny Island'da yük atma kontaktörünün A1 bobin bağlantısı için damarı, Relay2 NO bağlantı terminaline bağlayın ( > Relay 1 ve Relay 2'nin bağlanması).
- A2 bobin bağlantısı için damarı, BatVtgOut− bağlantı terminaline bağlayın ( > BatVtgOut, DigIn, BatTMP ve BatCur'un bağlanması).
- BatVtgOut + bağlantı terminalini Relay2 C bağlantı terminaline bağlayın. Bunun için yük atma kontaktörünün kablosu ile aynı iletken kesitini kullanın.
Yük atmanın Relay1 çok fonksiyonlu röleye bağlanması
- Sunny Island'da yük atma kontaktörünün A1 bobin bağlantısı için damarı, Relay1 NO bağlantı terminaline bağlayın ( > Relay 1 ve Relay 2'nin bağlanması).
- A2 bobin bağlantısı için damarı, BatVtgOut− bağlantı terminaline bağlayın ( > BatVtgOut, DigIn, BatTMP ve BatCur'un bağlanması)
- BatVtgOut + bağlantı terminalini Relay1 C bağlantı terminaline bağlayın. Bunun için yük atma kontaktörünün kablosu ile aynı iletken kesitini kullanın.
