Öz tüketim optimizasyonu olmayan yedek akım sistemlerinde akü kullanımının değiştirilmesi
Uzman elektrikçi
Akü kullanımı alanları:

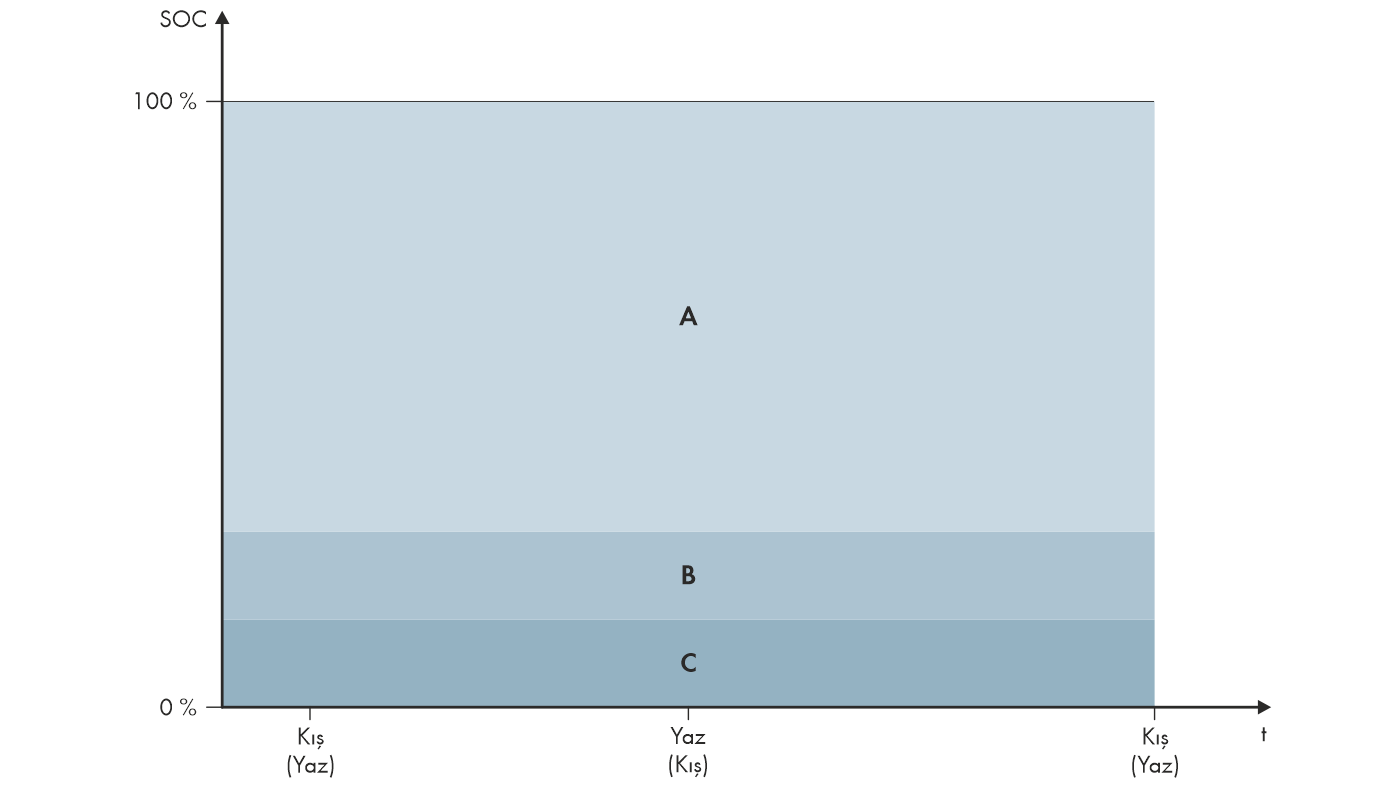

Mevsime bağlı olarak akünün doluluk durumu aralıkları (örnek)
Aralık | Aralık ve parametre açıklaması | Sunny Island eviricinin davranışı |
|---|---|---|
A | Backup power area (BuRes) | Şehir şebekesi kesildiğinde, Sunny Island, yedek akım şebekesine besleme yapmak için bu aralığı kullanır. Şehir şebekesi tekrar kullanıma hazır olduğunda, Sunny Island, aküyü şehir şebekesinden gelen nominal güç ile şarj eder. |
Battery > Areas of application > Minimum width of backup power area | ||
B | Deep discharge protection area (BatRes) Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. | Sunny Island, enerji tasarruf moduna geçer. Sunny Island 2 saatte bir başlar ve aküyü FV enerji ile şarj etmeye çalışır. Aküyü şarj etmek mümkün değilse, Sunny Island tekrar enerji tasarruf moduna geçer. Şehir şebekesi tekrar kullanıma hazır olduğunda, Sunny Island, aküyü şehir şebekesinden gelen nominal güç ile şarj eder. |
Battery > Areas of application > Minimum width of deep discharge protection area | ||
C | Deep discharge area (ProtRes) Bu aralığa sadece şehir şebekesi kesildiğinde ulaşmak mümkündür. | Bu aralığa ulaşıldığında, Sunny Island, aküyü korumak amacıyla kapanır. Şehir şebekesi tekrar kullanıma hazır olduğunda, sistem manuel olarak şarj edilmelidir ( > Kendi kendine kapatmadan sonra acil durum şarj modu). |
Battery > Areas of application > Lower lmt deep disch. protect area prior shutdown (BuRes ile BatRes arası sınır) |
Aşağıdaki aralıklar, parametrelerin varsayılan değerleri ile elde edilir:
Aralık | Kurşun-asitli akü | Lityum iyon akü |
|---|---|---|
Backup power area | %15 ila %100 | %13 ila %100 |
Deep discharge protection area | %10 ila %15 | %3 ila %13 |
Deep discharge area | %0 ila %10 | %0 ila %3 |
Akü kullanımı ile ilgili parametreler:
Parametre | Değer |
|---|---|
Rise in self-consumption switched on | Yes |
Lower lmt deep disch. protect area prior shutdown | Derinlemesine deşarj durumunda korumak amacıyla akü kapasitesinin yüzdesi olarak aralık |
Minimum width of deep discharge protection area | Derinlemesine deşarja karşı korumak amacıyla akü kapasitesinin yüzdesi olarak aralık Bu aralık dahilinde sistem enerji tasarrufu moduna geçer ve otomatik olarak aküyü kullanıma hazır FV enerjisinden şarj etmeye çalışır. |
Minimum width of deep discharge protection area | Yedek akım fonksiyonu aralığı Tüm aralıklar toplamda %100'e eşit değilse, BuRes aralığı otomatik olarak büyütülür. |
Season operation active | No |
Yedek akım şebekeli Multicluster sistemlerinde prosedür
VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 Tip A/Tip B, TOR-Erzeuger Tip A ve (AB) 2016/631 sayılı tüzük uyarınca Avrupa Birliği elektrik şebekesi bağlantısı kuralına tabii olan tüm sistemler Multicluster sistemleri olarak yapılandırılamaz.
Yedek akım şebekeli Multicluster sistemleri Multicluster-Box 12 (MC-Box-12.3-20) ve Grid-Connect-Box ile oluşturulabilmektedir (bkz. Multicluster-Box ve Grid-Connect-Box dokümantasyonu). Bunun için her zaman aşağıdaki adımları uygulayın:
- Yedek akım şebekeli ve öz tüketim optimizasyonlu bir Multicluster sisteminde akünün doluluk durumu aralıklarını her Cluster için aynı değerlere ayarlayın.
- Yedek akım şebekesi olan ve öz tüketim optimizasyonu olmayan bir Multicluster sisteminde Internal consumption increase switched on parametresini her zaman No olarak ayarlayın.
Akü kullanım aralıkları için değerler yanlışsa, ayar yapmak mümkün değildir
Akü kullanım aralıklarının tamamı toplamda %100'ün üstündeyse, akü kullanımı için parametreler ayarlanamaz.
- Tüm akü kullanım aralıklarının toplamda %100 değerine karşılık geldiğinden emin olun.
Çalışma parametrelerini değiştirmek için temel olarak yapılması gerekenler başka bir bölümde açıklanmıştır ( > Çalışma parametrelerinin değiştirilmesi).
Yapılacaklar:
- Battery > Areas of application seçeneğini belirleyin.
- Akü kullanımı ile ilgili parametreleri ayarlayın.
