Akkumulátor használatának módosítása az önfogyasztás optimalizálással rendelkező tartalékáram-rendszereknél
Szakember
Az akkumulátor használati tartományai:
Az önfogyasztás optimalizálással rendelkező tartalékáram-rendszerekben 2 tartomány szezonálisan igazítható:
Önfogyasztás-optimalizálási tartomány (SlfCsmp)
Ez megadja, hogy az akkumulátor kapacitásának hány százalékát akarja használni az év legrövidebb napján az önfogyasztás optimalizálásához.
Tartalékáram funkció tartománya (BURes)
Ez megadja, hogy az akkumulátor kapacitásának hány százalékát használja az év leghosszabb napján a tartalékáram funkcióhoz.
Minél hosszabbak a napok, automatikusan annál nagyobb lesz a SlfCsmp tartomány, és kisebb lesz a BURes tartomány. A leghosszabb napon az önfogyasztás optimalizálási tartománya eléri a maximumot. Ebből adódik a tartományok szezonális alakulása.

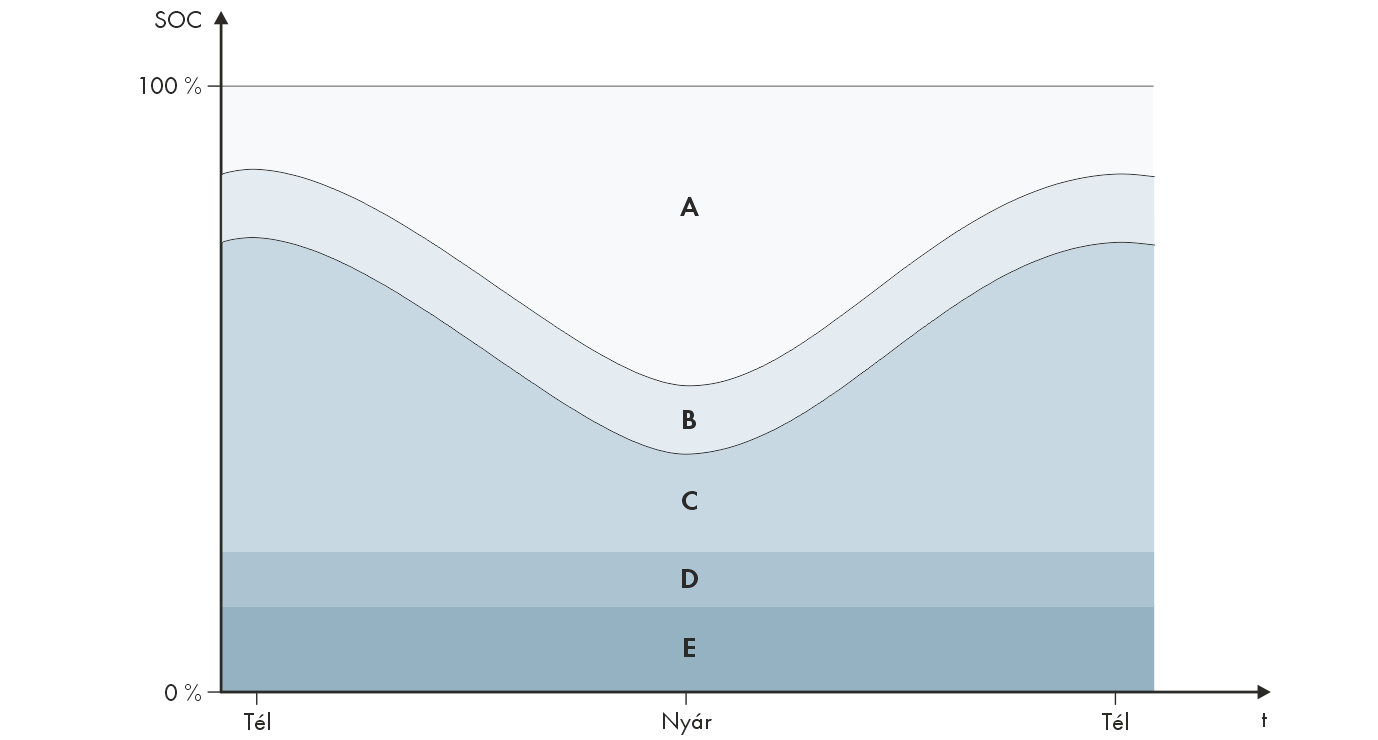

Az akkumulátor töltöttségi állapotának tartományai az évszaktól függően az Északi félgömbhöz (példa)
Tartomány | A tartomány magyarázata és paraméterek | A Sunny Island inverter magatartása |
|---|---|---|
A | Önfogyasztási tartomány (SlfCsmp)1) Szezonális igazításnál ( > Az akkumulátorhasználat szezonális igazítása) a SlfCsmp tartomány az év legrövidebb napjára érvényes. Ha a szezonális igazítás deaktiválva van, akkor csak a SlfCsmp tartomány lesz használva, és ennek megfelelően nagyobb lesz a BURes tartomány. | A Sunny Island az akkumulátort az önfogyasztás optimalizálásához használja. |
Akkumulátor > Alkalmazási területek > Az önfogyasztási tartomány minimális szélessége | ||
B | Töltöttségiállapot-csepptöltési tartomány (PVRes) A tartomány mérete állandó egész évben. | A PV-többletenergia az akkumulátorok töltésének fenntartására szolgál. Ha PV-többletenergia nem áll rendelkezésre, a Sunny Island az energiatakarékos üzemmódba vált. Ha a töltöttségi állapot a BatRes tartomány határértékét eléri, a Sunny Island az akkumulátort a PVRes tartomány feléig tölti a közcélú villamos hálózatból. Ehhez a Sunny Island az akkumulátort max. hatásfokkal tölti a Sunny Island inverter névleges teljesítményének 25%-án. |
Akkumulátor > Alkalmazási területek > Az akkumulátor töltöttségi állapotának megtartásához szükséges tartomány szélessége | ||
C | Pótáramtartomány (BuRes)1) Szezonális igazításnál ( > Az akkumulátorhasználat szezonális igazítása) a BURes tartomány az év leghosszabb napjára érvényes. Ha a szezonális igazítás deaktiválva van, akkor csak a minimális tartomány lesz használatban, és ennek megfelelően nagyobb lesz a SlfCsmp tartomány. | A közcélú villamos hálózat szünetelésekor a Sunny Island ezt a tartományt a tartalékáram-hálózat ellátására használja. Amikor a közcélú villamos hálózat ismét rendelkezésre áll, a Sunny Island az akkumulátort a névleges teljesítménnyel tölti a közcélú villamos hálózatból. |
A tartalékáram-tartomány minimális szélessége | ||
D | Mélykisütési védőtartomány (BatRes) A mélykisütés elleni védelemre szolgáló tartomány. Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. | A Sunny Island az energiatakarékos üzemmódba vált. A Sunny Island 2 óránként beindul, és megpróbálja az akkumulátorokat tölteni a PV-energiával. Ha az akkumulátor töltése nem lehetséges, a Sunny Island visszavált az energiatakarékos üzemmódba. Amikor a közcélú villamos hálózat rendelkezésre áll, a Sunny Island az akkumulátort a névleges teljesítménnyel tölti a közcélú villamos hálózatból. |
Akkumulátor > Használati tartományok > A mélykisütési védőtartomány minimális szélessége | ||
E | Mélykisütési tartomány (ProtRes) Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. | Ha ezt a tartományt eléri, a Sunny Island az akkumulátor védelme érdekében kikapcsol. Ha a közcélú villamos hálózat ismét rendelkezésre áll, akkor a rendszert manuálisan kell tölteni. |
Akkumulátor > Használati tartományok > A mélykisütési védőtartomány alsó határa lekapcsolás előtt |
1) Ez a tartomány minden akkumulátortípusnál igazítható.
A következő tartományok adódnak a paraméterek alapértelmezett értékeivel:
Tartomány | Ólomakkumulátor | Lítium-ion akkumulátor | ||
|---|---|---|---|---|
Legrövidebb nap1) | Leghosszabb nap2) | Legrövidebb nap1) | Leghosszabb nap2) | |
Önfogyasztási tartomány | 65%-től 100%-ig | 45%-től 100%-ig | 30%-től 100%-ig | 28%-től 100%-ig |
Töltöttségiállapot-csepptöltési tartomány | 60%-től 65%-ig | 40%-től 45%-ig | 25%-től 30%-ig | 23%-től 28%-ig |
Tartalékáram-tartomány | 15%-től 60%-ig | 15%-től 40%-ig | 13%-től 25%-ig | 13%-től 23%-ig |
Mélykisütési védőtartomány | 10%-től 15%-ig | 10%-től 15%-ig | 3%-től 13%-ig | 3%-től 13%-ig |
Mélykisütési tartomány | 0%-től 10%-ig | 0%-től 10%-ig | 0%-től 3%-ig | 0%-től 3%-ig |
1) December 21. (Északi félgömb) vagy június 21. (Déli félgömb)
2) Június 21. (Északi félgömb) vagy december 21. (Déli félgömb)
A szezonális igazítás deaktiválásakor a paraméterek alapértelmezett értékeivel a következő tartományok adódnak:
Tartomány | Ólomakkumulátor | Lítium-ion akkumulátor |
|---|---|---|
Önfogyasztási tartomány | 65%-től 100%-ig | 30%-től 100%-ig |
Töltöttségiállapot-csepptöltési tartomány | 60%-től 65%-ig | 25%-től 30%-ig |
Tartalékáram-tartomány | 15%-től 60%-ig | 13%-től 25%-ig |
Mélykisütési védőtartomány | 10%-től 15%-ig | 3%-től 13%-ig |
Mélykisütési tartomány | 0%-től 10%-ig | 0%-től 3%-ig |
Akkumulátorhasználati paraméterek:
Eljárás a tartalékáram-hálózatos Multicluster rendszereknél
Nem szabad Multicluster rendszerként felépíteni az összes rendszert, amelyre VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 A típus/B típus, TOR szerinti termelőegység A típus, a termelőegységek hálózati csatlakozási követelményeire vonatkozó üzemi és kereskedelmi szabályzat létrehozásáról (EU) szóló 2016/631 rendelet vonatkozik.
A tartalékáram-hálózattal rendelkező Multicluster rendszerek felépíthetők Multicluster Box 12 (MC-Box-12.3-20) és Grid Connect Box segítségével (lásd a Multicluster Box és a Grid Connect Box dokumentációját). Ezzel kapcsolatban mindig végezze el a következő lépéseket:
- Tartalékáram-hálózattal és önfogyasztási optimalizálással rendelkező Multicluster rendszerben állítsa be azonos értékre az akkumulátor töltöttségi állapotának tartományait minden egyes Clusterhez.
- Tartalékáram-hálózattal rendelkező, de önfogyasztás optimalizálás nélküli Multicluster rendszerben mindig állítsa az Önfogyasztás növelése bekapcsolva paramétert a Nem opcióra.
Nem lehetséges a beállítás az akkumulátor használati tartományainak hibás értékei esetén
Ha az akkumulátor összes használati tartománya együtt 100%-nál nagyobb értéket eredményez, akkor nem állíthatók be az akkumulátorhasználati paraméterek.
- Győződjön meg arról, hogy az akkumulátor összes használati tartománya együtt 100%-os értéket eredményezzen.
Az üzemi paraméterek módosítására vonatkozó alapvető eljárást egy másik fejezet ismerteti ( > Üzemi paraméterek módosítása).
Paraméterek | Érték |
|---|---|
A mélykisütési védőtartomány alsó határa lekapcsolás előtt | – |
A mélykisütési védőtartomány minimális szélessége | A mélykisütés elleni védelemre szolgáló tartomány az akkumulátorkapacitás százalékában megadva Ezen a tartományon belül a rendszer energiatakarékos üzemmódba vált és automatikusan megpróbálja utántölteni az akkumulátort a rendelkezésre álló PV-energiából. |
A tartalékáram-tartomány minimális szélessége | A tartalékáram funkció tartománya az év leghosszabb napján az akkumulátor kapacitásának százalékában megadva Deaktivált szezonális igazításnál a tartomány egész évben állandó marad. |
Az akkumulátor töltöttségi állapotának megtartásához szükséges tartomány szélessége | Az akkumulátor töltöttségi állapotának tartománya az akkumulátor kapacitásának százalékában megadva |
Az önfogyasztási tartomány minimális szélessége | Az önfogyasztás optimalizálási tartománya az év legrövidebb napján az akkumulátorkapacitás százalékában megadva Deaktivált szezonális igazításnál a rendszer ezt az értéket egész évben az önfogyasztás optimalizálására használja. |
A legnagyobb hozamú hónap az akkumulátorhasználati tartományhoz | Június hozamgazdag az északi félgömbön2) |
December hozamgazdag a déli félgömbön3) | |
A legnagyobb hozamú hónap az akkumulátorhasználati tartományhoz | Nem, ha nincs a szezonális igazítás vagy Igen, ha van szezonális igazítás |
2) Ha június a leghozamgazdagabb hónap, akkor állítsa az értéket a Június hozamgazdag opcióra.
3) Ha december a leghozamgazdagabb hónap, akkor állítsa az értéket a December hozamgazdag opcióra.
Eljárás:
- Válassza ki a Készülék > Készülék > Önfogyasztás menüt.
- Állítsa az Önfogyasztás növelése bekapcsolva paramétert Igen értékre.
- Válassza ki az Akkumulátor > Használati tartományok > opciót.
- Állítsa be a paramétereket az akkumulátor használatához.
