Zmiana używania akumulatora w systemach awaryjnych z optymalizacją zużycia energii na potrzeby własne
Specjalista
Zakresy używania akumulatora:
W systemach z siecią zasilania awaryjnego można dopasować sezonowo 2 zakresy:
Zakres optymalizacji zużycia energii na potrzeby własne (SlfCsmp)
Użytkownik określa, ile procent pojemności akumulatora może być wykorzystane do optymalizacji zużycia energii na potrzeby własne w najkrótszym dni w roku.
Zakres funkcji zasilania awaryjnego (BURes)
Należy określić wartość procentową pojemności akumulatora, która w najdłuższym dniu będzie wykorzystana na potrzeby funkcji zasilania awaryjnego.
Wraz z wydłużaniem się dnia zakres SlfCsmp będzie automatycznie powiększany, a zakres BURes. W najdłuższym dniu zakres optymalizacji zużycia energii na potrzeby własne osiągnie swoje maksimum. Stąd wynikają sezonowe zmiany zakresów.

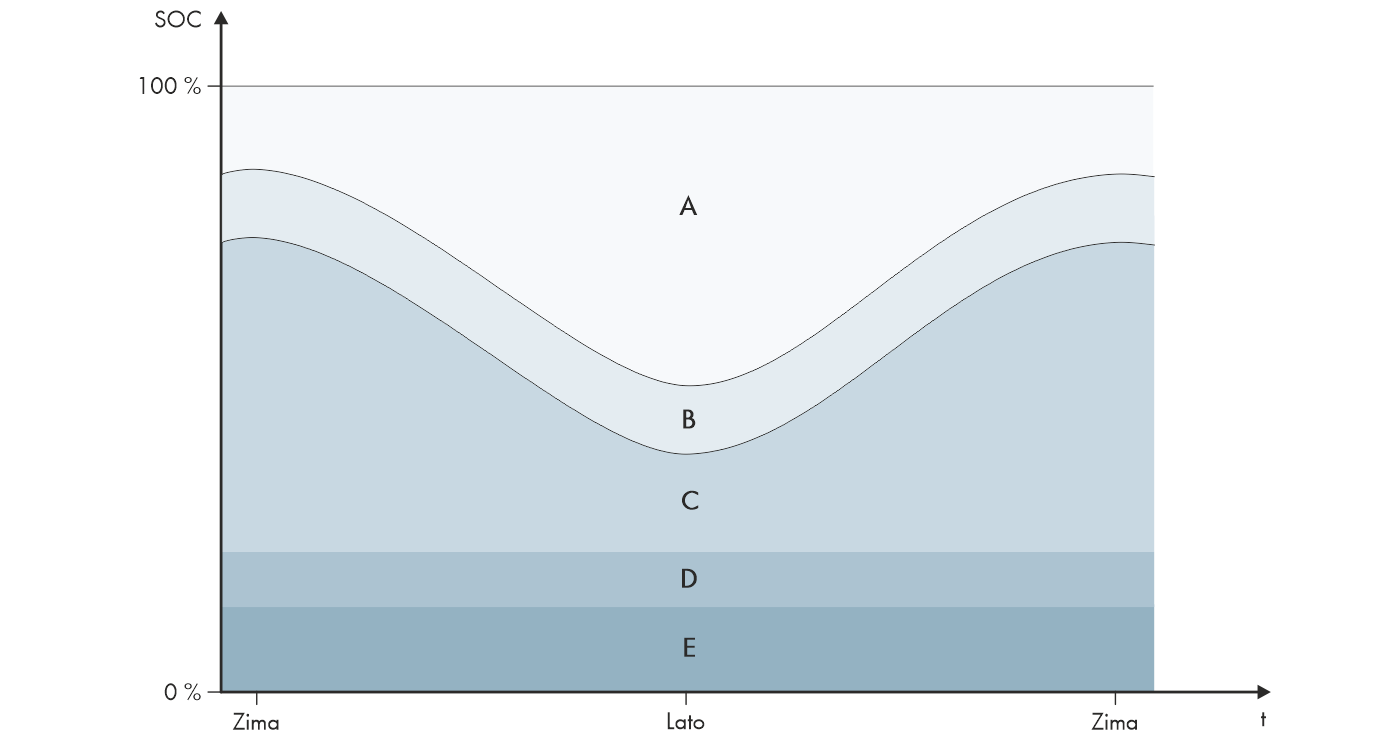

Strefy stanu naładowania akumulatora w zależności od pory roku na półkuli północnej (przykład)
Zakres | Omówienie zakresu i parametrów | Reakcja falownika Sunny Island |
|---|---|---|
A | Zakres zużycia na potrzeby własne (SlfCsmp)1) Przy sezonowym dopasowaniu ( > Sezonowe dopasowanie używania akumulatora) zakres SlfCsmp obowiązuje dla najkrótszego dnia w roku. Jeśli sezonowe dopasowanie jest dezaktywowane, używany jest tylko zakres SlfCsmp, z zakres BURes odpowiednio się zwiększa. | Falownik Sunny Island wykorzystuje akumulator do optymalizacji zużycia energii na potrzeby własne. |
Akumulator > Zakresy zastosowań > Min. szerokość zakresu zużycia własnego | ||
B | Zakres utrzymania stanu naładowania (PVRes) Wielkość zakresu jest stała przez cały rok. | Nadmiar energii fotowoltaicznej jest wykorzystywany do ładowania akumulatora. Jeżeli nie ma nadmiaru energii fotowoltaicznej, falownik Sunny Island przełącza się w tryb oszczędzania energii. Jeśli poziom naładowania akumulatora osiągnie granicę zakresu BatRes, falownik Sunny Island ładuje akumulator do połowy zakresu PVRes z publicznej sieci elektroenergetycznej. W tym celu falownik Sunny Island ładuje akumulator przy maksymalnym współczynniku sprawności, wykorzystując przy tym 25% mocy znamionowej falownika Sunny Island. |
Akumulator > Zakresy zastosowań > Szer. zakresu utrzymania stanu naład. akum | ||
C | Zakres zasilania awaryjnego (BuRes)1) Przy sezonowym dopasowaniu ( > Sezonowe dopasowanie używania akumulatora) zakres BURes obowiązuje dla najdłuższego dnia w roku. Jeśli sezonowe dopasowanie jest dezaktywowane, używany jest tylko zakres minimalny, a zakres SlfCsmp odpowiedni się zwiększa. | Przy awarii publicznej sieci elektroenergetycznej, falownik Sunny Island wykorzystuje ten zakres do zasilania sieci zasilania awaryjnego. Jeśli publiczna sieć elektroenergetyczna jest znów dostępna, falownik Sunny Island ładuje akumulator przy mocy znamionowej z publicznej sieci elektroenergetycznej. |
Minimalna szerokość zakresu zasilania awaryjnego | ||
D | Zakres ochrony przed głębokim rozładowaniem (BatRes) Zakres chroniący przed głębokim rozładowaniem. Ten zakres można osiągnąć wyłącznie przy awarii publicznej sieci elektroenergetycznej. | Falownik Sunny Island przełącza się w tryb oszczędzania energii. Falownik Sunny Island uruchamia się co 2 godziny i próbuje ładować akumulator energią fotowoltaiczną. Jeśli akumulatora nie można ładować, falownik Sunny Island przełącza się z powrotem w tryb oszczędzania energii. Jeśli publiczna sieć elektroenergetyczna jest dostępna, falownik Sunny Island ładuje akumulator przy mocy znamionowej z publicznej sieci elektroenergetycznej. |
Akumulator > Zakresy zastosowań > Min. szer. zakresu ochrony przed głęb. rozład. | ||
E | Zakres głębokiego rozładowania (ProtRes) Ten zakres można osiągnąć wyłącznie przy awarii publicznej sieci elektroenergetycznej. | Przy osiągnięciu tego zakresu, falownik Sunny Island wyłącza się w celu ochrony akumulatora. Gdy publiczna sieć elektroenergetyczna będzie znów dostępna, system należy naładować ręcznie. |
Akumulator > Zakresy zastosowań > Dolna granica ochr. przed głęb. rozł. przed wył. |
1) Ten zakres można dopasować dla każdego typu akumulatora.
Następujące zakresy wynikają z wartości domyślnych parametrów:
Zakres | Akumulator ołowiowy | Akumulator litowo-jonowy | ||
|---|---|---|---|---|
Najkrótszy dzień1) | Najdłuższy dzień2) | Najkrótszy dzień1) | Najdłuższy dzień2) | |
Zakres zużycia na potrzeby własne | 65% do 100% | 45% do 100% | 30% do 100% | 28% do 100% |
Zakres utrzymania stanu naładowania | 60% do 65% | 40 % do 45 % | 25% do 30% | 23% do 28% |
Zakres zasilania awaryjnego | 15% do 60% | 15% do 40% | 13% do 25% | 13% do 23% |
Zakres ochrony przed głębokim rozładowaniem | 10% do 15% | 10% do 15% | 3% do 13% | 3 % do 13 % |
Zakres głębokiego rozładowania | 0% do 10% | 0% do 10% | 0% do 3% | 0% do 3% |
1) 21 grudnia (półkula północna) lub 21 czerwca (półkula południowa)
2) 21 czerwca (półkula północna) lub 21 grudnia (półkula południowa)
Następujące zakresy wynikają z wartości domyślnych parametrów przy dezaktywacji sezonowego dopasowania:
Zakres | Akumulator ołowiowy | Akumulator litowo-jonowy |
|---|---|---|
Zakres zużycia na potrzeby własne | 65% do 100% | 30% do 100% |
Zakres utrzymania stanu naładowania | 60% do 65% | 25% do 30% |
Zakres zasilania awaryjnego | 15% do 60% | 13% do 25% |
Zakres ochrony przed głębokim rozładowaniem | 10% do 15% | 3% do 13% |
Zakres głębokiego rozładowania | 0% do 10% | 0% do 3% |
Parametry używania akumulatora:
Postępowanie w systemach wieloklastrowych z siecią zasilania awaryjnego
Wszystkie systemy, wobec których zgodnie z rozporządzeniem dotyczącym przyłączenia jednostek wytwórczych do sieci (UE) 2016/631 obowiązują regulacje VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 Typ A/Typ B, TOR-Erzeuger Typ A, nie mogą być używane do tworzenia systemów wieloklastrowych.
Systemy wieloklastrowe z siecią zasilania awaryjnego można tworzyć przy użyciu modułu Multicluster Box 12 (MC-Box-12.3-20) i modułu Grid Connect Box (patrz dokumentacja modułu Multicluster Box i Grid Connect Box). Należy przy tym zawsze wykonać następujące czynności:
- W systemie wieloklastrowym z siecią zasilania awaryjnego i optymalizacją zużycia energii na potrzeby własne należy ustawić te same wartości dla zakresów poziomu naładowania akumulatora w każdym klastrze.
- W systemie wieloklastrowym z siecią zasilania awaryjnego bez optymalizacji zużycia energii na potrzeby własne parametr Włączone zwiększenie zużycia na potrzeby własne należy zawsze ustawić na wartość Nie.
Niemożliwość wprowadzenia ustawień przy nieprawidłowych wartościach zakresów zastosowania akumulatora
Jeśli suma zakresów zastosowania akumulatora przekracza 100%, nie można ustawić parametrów używania akumulatora.
- Upewnić się, że suma wszystkich zakresów zastosowania akumulatora wynosi 100%.
Szczegółowy opis zmiany parametrów użytkowych znajduje się w innym rozdziale ( > Zmiana parametrów użytkowych).
Parametr | Wartość |
|---|---|
Dolna granica zakresu głębokiego rozładowania przed wyłączeniem | – |
Minimalna szerokość zakresu ochrony przed głębokim rozładowaniem | Zakres ochrony przed głębokim rozładowaniem określony jako wartość procentowa pojemności akumulatora W tym zakresie system przełącza się do trybu oszczędzania energii i próbuje automatycznie naładować akumulator z dostępnej energii fotowoltaicznej. |
Minimalna szerokość zakresu zasilania awaryjnego | Zakres funkcji zasilania awaryjnego w najdłuższym dniu w roku określony jako wartość procentowa pojemności akumulatora Przy dezaktywowanym sezonowym dopasowaniu ten zakres pozostaje stały przez cały rok. |
Szerokość zakresu potrzebnego do utrzymania stanu naładowania akumulatora | Zakres utrzymywania poziomu naładowania akumulatora określony jako wartość procentowa pojemności akumulatora |
Min. szerokość obszaru zużycia własnego | Zakres optymalizacji zużycia energii na potrzeby własne w najkrótszym dniu w roku określony jako wartość procentowana pojemności akumulatora Przy dezaktywowanym sezonowym dopasowaniu ta wartość jest używana przez cały rok do optymalizacji zużycia energii na potrzeby własne. |
Miesiąc o największym uzysku dla zakresu używania akumulatora | Czerwiec o wysokim uzysku energii na północnej półkuli2) |
Grudzień o wysokim uzysku energii na południowej półkuli3) | |
Miesiąc o największym uzysku dla zakresu używania akumulatora | Nie w przypadku nieużywania dopasowania sezonowego lub Tak w przypadku używania dopasowania sezonowego |
2) Jeśli czerwiec jest miesiącem o maksymalnym uzysku energii, ustawić wartość „Czerwiec o wysokim uzysku energii”.
3) Jeśli grudzień jest miesiącem o maksymalnym uzysku energii, ustawić wartość „Grudzień o wysokim uzysku energii”.
Sposób postępowania:
- Wybrać Urządzenie > Urządzenie > Zużycie energii na potrzeby własne.
- Parametr Włączone zwiększenie zużycia na potrzeby własne ustawić na wartość Tak.
- Wybrać Akumulator > Zakresy zastosowań >.
- Ustawić parametry używania akumulatora.
