Akkumulátor használatának módosítása az önfogyasztás optimalizálása nélküli tartalékáram-rendszereknél
Szakember
Az akkumulátor használati tartományai:

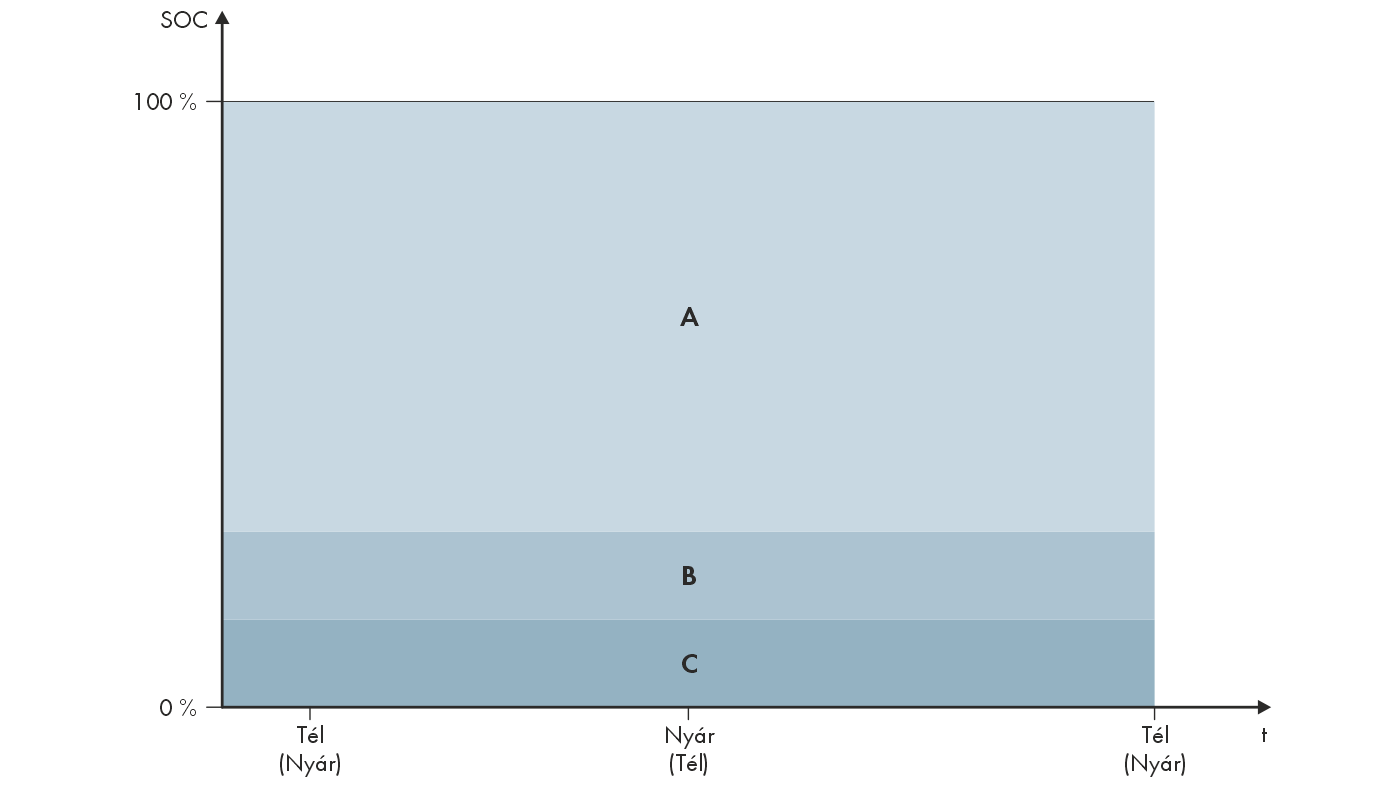

Az akkumulátor töltöttségi állapotának tartományai az évszaktól függően (példa)
Tartomány | A tartomány magyarázata és paraméterek | A Sunny Island inverter magatartása |
|---|---|---|
A | Pótáramtartomány (BuRes) | A közcélú villamos hálózat szünetelésekor a Sunny Island ezt a tartományt a tartalékáram-hálózat ellátására használja. Amikor a közcélú villamos hálózat ismét rendelkezésre áll, a Sunny Island az akkumulátort a névleges teljesítménnyel tölti a közcélú villamos hálózatból. |
Akkumulátor > Alkalmazási területek > A tartalékáram-tartomány minimális szélessége | ||
B | Mélykisütési védőtartomány (BatRes) Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. | A Sunny Island az energiatakarékos üzemmódba vált. A Sunny Island 2 óránként beindul, és megpróbálja az akkumulátorokat tölteni a PV-energiával. Ha az akkumulátor töltése nem lehetséges, a Sunny Island visszavált az energiatakarékos üzemmódba. Amikor a közcélú villamos hálózat ismét rendelkezésre áll, a Sunny Island az akkumulátort a névleges teljesítménnyel tölti a közcélú villamos hálózatból. |
Akkumulátor > Alkalmazási területek > A mélykisütési védőtartomány minimális szélessége | ||
C | Mélykisütési tartomány (ProtRes) Ez a tartomány kizárólag a közcélú villamos hálózat szünetelésekor érhető el. | Ha ezt a tartományt eléri, a Sunny Island az akkumulátor védelme érdekében kikapcsol. Ha a közcélú villamos hálózat ismét rendelkezésre áll, akkor a rendszert manuálisan kell tölteni ( > Vésztöltési üzem az önkikapcsolás után). |
Akkumulátor > Alkalmazási területek > A mélykisütési védőtartomány alsó határa lekapcsolás előtt (BuRes és BatRes közötti határérték) |
A következő tartományok adódnak a paraméterek alapértelmezett értékeivel:
Tartomány | Ólomakkumulátor | Lítiumion-akkumulátor |
|---|---|---|
Tartalékáram-tartomány | 15%-től 100%-ig | 13%-től 100%-ig |
Mélykisütési védőtartomány | 10%-től 15%-ig | 3%-től 13%-ig |
Mélykisütési tartomány | 0%-től 10%-ig | 0%-től 3%-ig |
Akkumulátorhasználati paraméterek:
Paraméterek | Érték |
|---|---|
Önfogyasztás növelése bekapcsolva | Igen |
A mélykisütési védőtartomány alsó határa lekapcsolás előtt | Védelmi tartomány mélykisütés esetén az akkumulátorkapacitás százalékában megadva |
A mélykisütési védőtartomány minimális szélessége | A mélykisütés elleni védelemre szolgáló tartomány az akkumulátorkapacitás százalékában megadva Ezen a tartományon belül a rendszer energiatakarékos üzemmódba vált és automatikusan megpróbálja utántölteni az akkumulátort a rendelkezésre álló PV-energiából. |
A tartalékáram-tartomány minimális szélessége | Tartalékáram funkció tartománya Ha az összes tartomány összesen 100%, akkor a BuRes automatikusan megnő. |
Szezonüzem aktív | Nem |
Eljárás a tartalékáram-hálózatos Multicluster rendszereknél
Nem szabad Multicluster rendszerként felépíteni az összes rendszert, amelyre VDE-AR-N 4105-11:2018, EN50549-1:2018, C10/11:2019, G98-1:2018, G99-1:2018, CEI 0-21:2019 A típus/B típus, TOR szerinti termelőegység A típus, a termelőegységek hálózati csatlakozási követelményeire vonatkozó üzemi és kereskedelmi szabályzat létrehozásáról (EU) szóló 2016/631 rendelet vonatkozik.
A tartalékáram-hálózattal rendelkező Multicluster rendszerek felépíthetők Multicluster Box 12 (MC-Box-12.3-20) és Grid Connect Box segítségével (lásd a Multicluster Box és a Grid Connect Box dokumentációját). Ezzel kapcsolatban mindig végezze el a következő lépéseket:
- Tartalékáram-hálózattal és önfogyasztási optimalizálással rendelkező Multicluster rendszerben állítsa be azonos értékre az akkumulátor töltöttségi állapotának tartományait minden egyes Clusterhez.
- Tartalékáram-hálózattal rendelkező, de önfogyasztás optimalizálás nélküli Multicluster rendszerben mindig állítsa az Önfogyasztás növelése bekapcsolva paramétert a Nem opcióra.
Nem lehetséges a beállítás az akkumulátor használati tartományainak hibás értékei esetén
Ha az akkumulátor összes használati tartománya együtt 100%-nál nagyobb értéket eredményez, akkor nem állíthatók be az akkumulátorhasználati paraméterek.
- Győződjön meg arról, hogy az akkumulátor összes használati tartománya együtt 100%-os értéket eredményezzen.
Az üzemi paraméterek módosítására vonatkozó alapvető eljárást egy másik fejezet ismerteti ( > Üzemi paraméterek módosítása).
Eljárás:
- Válassza ki az Akkumulátor > Alkalmazási területek menüt.
- Állítsa be a paramétereket az akkumulátor használatához.
