A külső generátorkérés jelkábelének csatlakoztatása
Szakember
Egy külső vezérlőjel a generátorkérést a generátorkezelésnek képes továbbítani. Ha a generátorkezelést a külső generátorkérésre konfigurálta, akkor a generátorkezelés a generátort fennálló magas szintnél indítja. A generátorkezelés leállítja a generátort, ha alacsony szint áll fenn. Eközben a generátor összes működési ideje be lesz tartva.

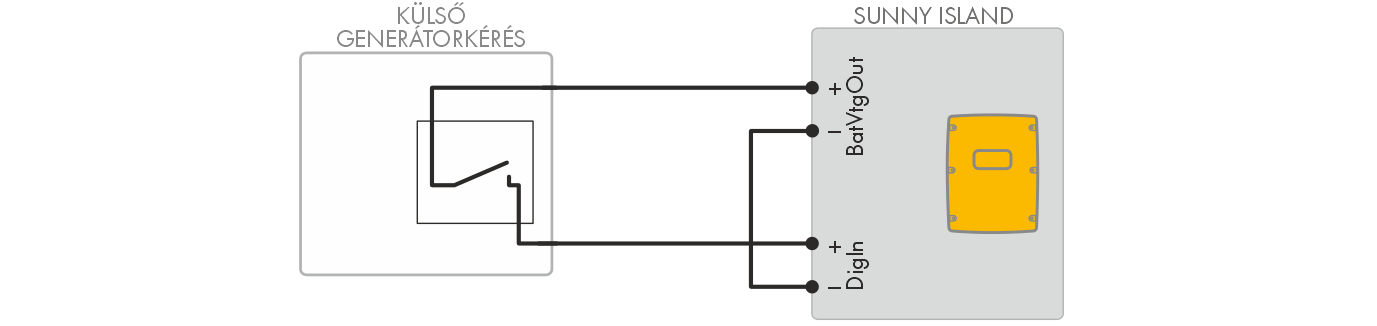

Külső generátorkérés jelkábelének csatlakoztatása (példa)
Feltételek:
A multifunkciós relé műszaki követelményeinek teljesülniük kell ( > Műszaki adatok).
A kábelre vonatkozó követelmények:
Vezetőtípus: rézhuzal
Vezető keresztmetszete: 0,2 mm²-től 2,5 mm²-ig
- A Sunny Island inverteren vezesse át mindkét kábeleret a szállítási terjedelemhez tartozó ferriten. ( > A BatVtgOut, DigIn, BatTMP és BatCur csatlakoztatása).
- A vezérlőkábel egyik erét csatlakoztassa a BatVtgOut+ csatlakozókapocsra.
- A vezérlőkábel egyik kábelerét csatlakoztassa a DigIn + csatlakozókapocsra.
- A BatVtgOut - csatlakozókapcsot kösse össze a DigIn ‒ csatlakozókapoccsal. Ehhez használjon ugyanolyan vezetőt, mint amilyen a vezérlőkábelben van.
