Podłączenie kabla sygnałowego do zewnętrznego żądania włączenie generatora
Specjalista
Przy użyciu zewnętrznego sygnału sterującego można przekazać do systemu zarządzania generatorem żądanie włączenia generatora. Jeśli system zarządzania generatorem został skonfigurowany pod kątem zewnętrznego żądania włączenia generatora, system zarządzania generatora włącza generator przy obecnym sygnale „high”. Przy obecnym sygnale „low” system zarządzania generatorem wyłącza generator. Wszystkie czasy włączenia generatora zostają przy tym zachowane.

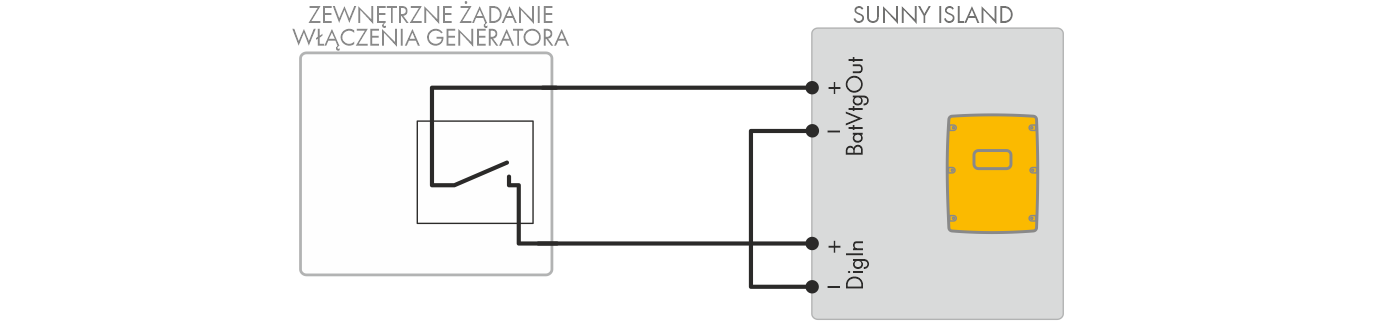

Podłączenie kabla sygnałowego do zewnętrznego żądania włączenia generatora (przykład).
Wymagania:
Muszą być spełnione wymogi techniczne przekaźnika wielofunkcyjnego ( > Dane techniczne).
Wymagania dotyczące przewodów:
-
Typ przewodu: miedziany
Pole przekroju poprzecznego przewodu: 0,2 mm² do 2,5 mm²
- W falowniku Sunny Island poprowadzić obie żyły przez załączony do produktu ferryt. ( > Podłączenie złączy BatVtgOut, DigIn, BatTMP i BatCur).
- Jedną żyłę kabla sterującego podłączyć do zacisku BatVtgOut+.
- Jedną żyłę kabla sterującego podłączyć do zacisku DigIn+.
- Połączyć zacisk BatVtgOut- z zaciskiem DigIn -. Należy przy tym zastosować taki sam przewód jak w przypadku kabla sterującego.
