Podłączenie kabla do transmisji danych do wewnętrznej komunikacji w klastrze
Specjalista
Falowniki Sunny Island prowadzą ze sobą komunikację wewnątrz klastra za pomocą kabla do transmisji danych (zawartego w zakresie dostawy falownika).

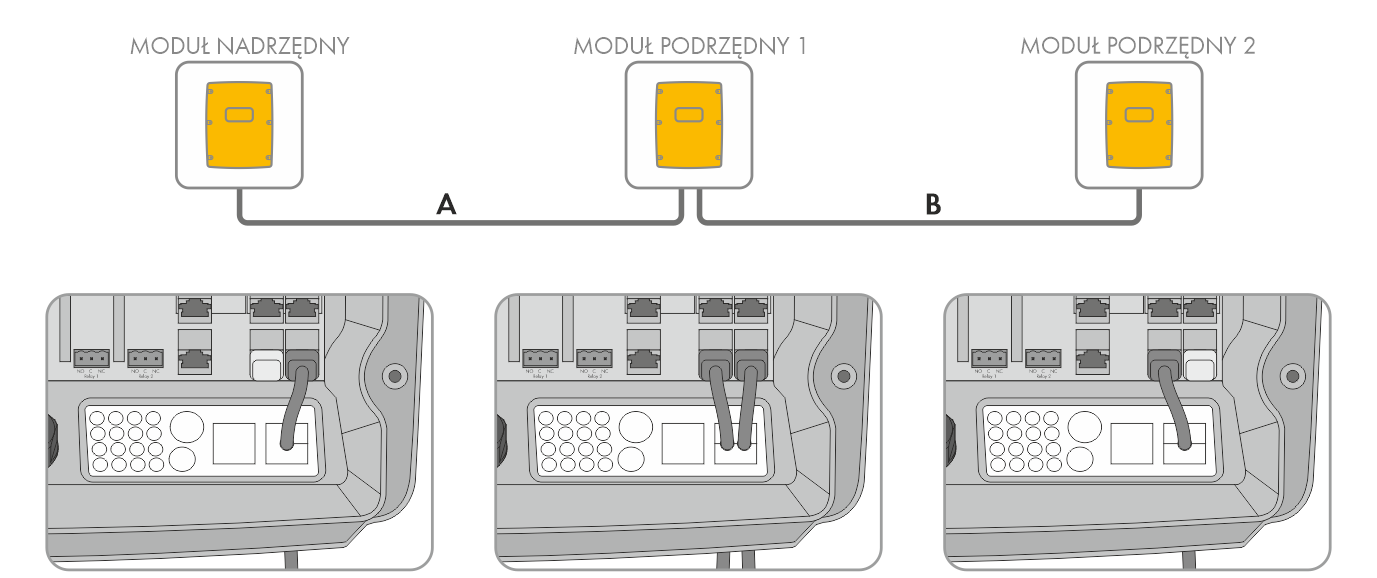

Okablowanie do wewnętrznej komunikacji (przykład)
Wymagania:
Długość całkowita magistrali komunikacyjnej (A+B) nie może przekraczać 30 m. Należy przy tym mieć na uwadze, że magistrala komunikacyjna może łączyć ze sobą wiele węzłów.
Obłożenie styków złącza Com-Sync do komunikacji klastra poprzez magistralę SYNC
Styk | Obłożenie styku |
|---|---|
1 | zajęty przez SMA, nie do użytku |
2 | Ground (do komunikacji akumulatorów i klastra) |
3 | SYNC-High (do komunikacji klastra) |
4 | CAN-High (do komunikacji akumulatorów) |
5 | CAN-Low (do komunikacji akumulatorów) |
6 | SYNC-Low (do komunikacji klastra) |
7 | zajęty przez SMA, nie do użytku |
8 | zajęty przez SMA, nie do użytku |
Sposób postępowania:
- W falowniku Sunny Island podłączyć kabel do transmisji danych do wolnego gniazda ComSync ( > Podłączenie kabla do transmisji danych).
- Upewnić się, że na początku i końcu magistrali komunikacyjnej SYNC podłączony jest terminator (np. rezystor końcowy).
W gnieździe ComSyncOut falownika Sunny Island jest fabrycznie umieszczony wtyk RJ45. Ten wtyk RJ45 posiada zintegrowany 100-omowy rezystor końcowy zarówno między CAN-H i CAN-L, jak i między SYNC-H i SYNC-L. Wtyk RJ45 o oporze 120 omów może być również wykorzystywany zgodnie ze specyfikacjami CAN dla obu systemów magistrali (CAN i SYNC).
