Az adatkábel csatlakoztatása a Cluster belső kommunikációjához
Szakember
Egy Clusterben a Sunny Island inverterek egy adatkábelen (amilyet a jelen inverter szállítási terjedelem is tartalmaz) keresztül kommunikálnak.

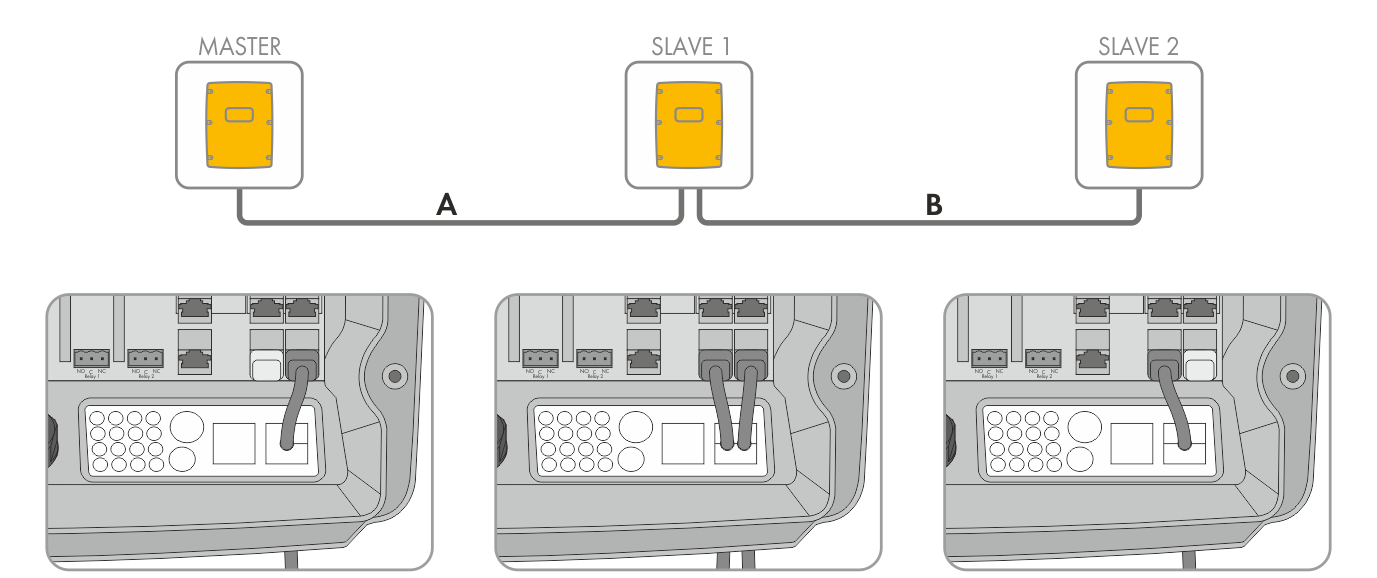

A belső kommunikáció kábelezése (példa)
Feltételek:
A kommunikációs busz teljes hossza (A + B) legyen rövidebb 30 m-nél. Itt vegye figyelembe, hogy a kommunikációs busz valószínűleg több résztvevőt kapcsol össze.
A Com-Sync interfész PIN-kiosztása a SYNC klaszterkommunikáció számára
Pin | Kiosztás |
|---|---|
1 | SMA által kiosztott, nem használható |
2 | Föld (az akkumulátor és a klaszter kommunikációjához) |
3 | SYNC-High (a klaszterkommunikáció számára) |
4 | CAN-High (az akkumulátor-kommunikáció számára) |
5 | CAN-Low (az akkumulátor-kommunikáció számára) |
6 | SYNC-Low (a klaszterkommunikáció számára) |
7 | SMA által kiosztott, nem használható |
8 | SMA által kiosztott, nem használható |
Eljárásmód:
- A Sunny Island inverteren helyezze az adatkábelt egy szabad ComSync aljzatba ( > Az adatkábel csatlakoztatása).
- Győződjön meg arról, hogy a SYNC kommunikációs busz minden végén le van zárva, pl. egy záróellenállással.
A Sunny Island gyárilag egy RJ45 dugasszal van felszerelve a ComSyncOut aljzatban. Ez az RJ45 dugasz beépített 100 Ohm-os záróellenállással rendelkezik a CAN-H és CAN-L, valamint a SYNC-H és SYNC-L között. A 120 Ohm ellenállással ellátott RJ45 csatlakozók mindkét buszrendszerhez (CAN és SYNC) is használhatók a CAN specifikációknak megfelelően.
