Topologia dell’impianto

Sunny Home Manager deve essere installato dietro il contatore e il fusibile di ingresso del gestore di rete e prima della distribuzione nell'abitazione. SMA consiglia di utilizzare Sunny Home Manager per misurazioni nel punto di connessione. In quanto apparecchio bidirezionale, Sunny Home Manager misura sul punto di connessione sia il prelievo che l'immissione. Per la funzione Limitazione dell’immissione di potenza attiva è necessaria almeno una misurazione nel punto di connessione.

Sunny Home Manager riceve i dati di misurazione relativi a produzione fotovoltaica, immissione in rete e prelievo dalla rete mediante il dispositivo di misurazione integrato, direttamente dagli inverter SMA collegati oppure mediante un SMA Energy Meter opzionale collegato separatamente.
Se nell'impianto sono installati inverter di terze parti( > Funzionamento di un impianto FV con inverter di altri produttori), deve essere presente un Energy Meter che misura la produzione fotovoltaica di tutti gli inverter. Sunny Home Manager acquisisce i dati e li elabora ulteriormente. Può essere utilizzato al massimo un contatore di produzione FV.

Funzionamento dell'impianto FV con inverter SMA oppure opzionalmente con inverter di terzi durante l'utilizzo di un SMA Energy Meter

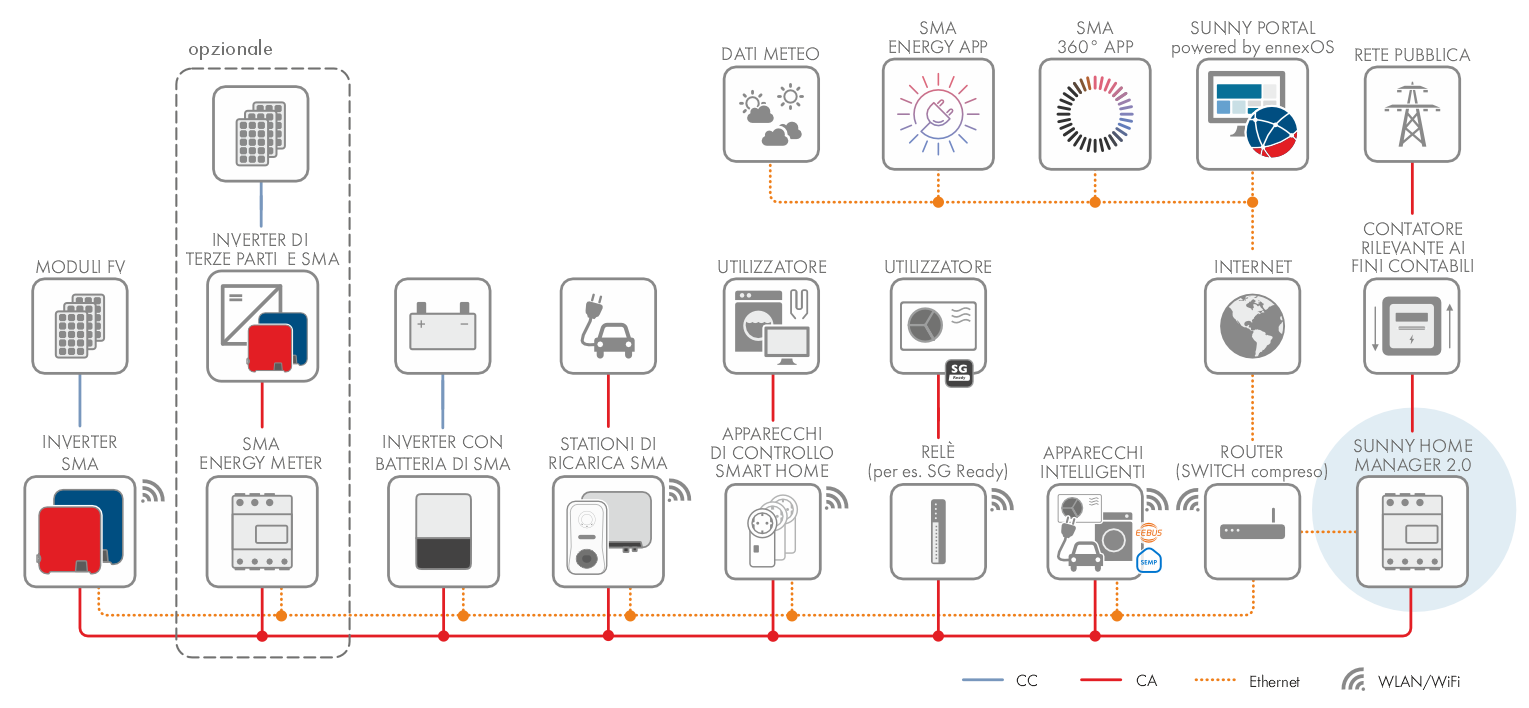

Topologia con soluzione di accumulo SMA e diversi carichi controllabili (esempio generico)
