Topologie de l’installation

Le Sunny Home Manager doit être installé derrière le compteur et le fusible d’entrée de l’exploitant de réseau et avant la première répartition de l’énergie et du courant entre les charges présentes dans le foyer. SMA recommande d’utiliser le Sunny Home Manager effectuer des mesures au point de raccordement au réseau. Étant un appareil bidirectionnel, le Sunny Home Manager mesure l’énergie prélevée sur le réseau et l’injection réseau au point de raccordement du réseau. Au moins une mesure au point de raccordement est requise pour la fonction Limitation de l’injection de puissance active.

Les données de mesure relatives à la production d’énergie photovoltaïque, à l’injection réseau et à l’énergie prélevée sur le réseau sont transmises au Sunny Home Manager par l’intermédiaire du dispositif de mesure intégré, directement par les onduleurs SMA raccordés ou bien par le biais d’un SMA Energy Meter séparé raccordé en option.
Si l’installation comporte des onduleurs tiers ( > Fonctionnement d’une installation photovoltaïque avec des onduleurs d’autres fabricants), un Energy Meter doit mesurer l’énergie photovoltaïque produite par tous les onduleurs. Le Sunny Home Manager prend les données en charge pour les traiter. Un seul compteur de production photovoltaïque peut être utilisé au maximum.

Exploitation de l’installation photovoltaïque avec des onduleurs SMA ou, en option, avec des onduleurs tiers en combinaison avec un SMA Energy Meter

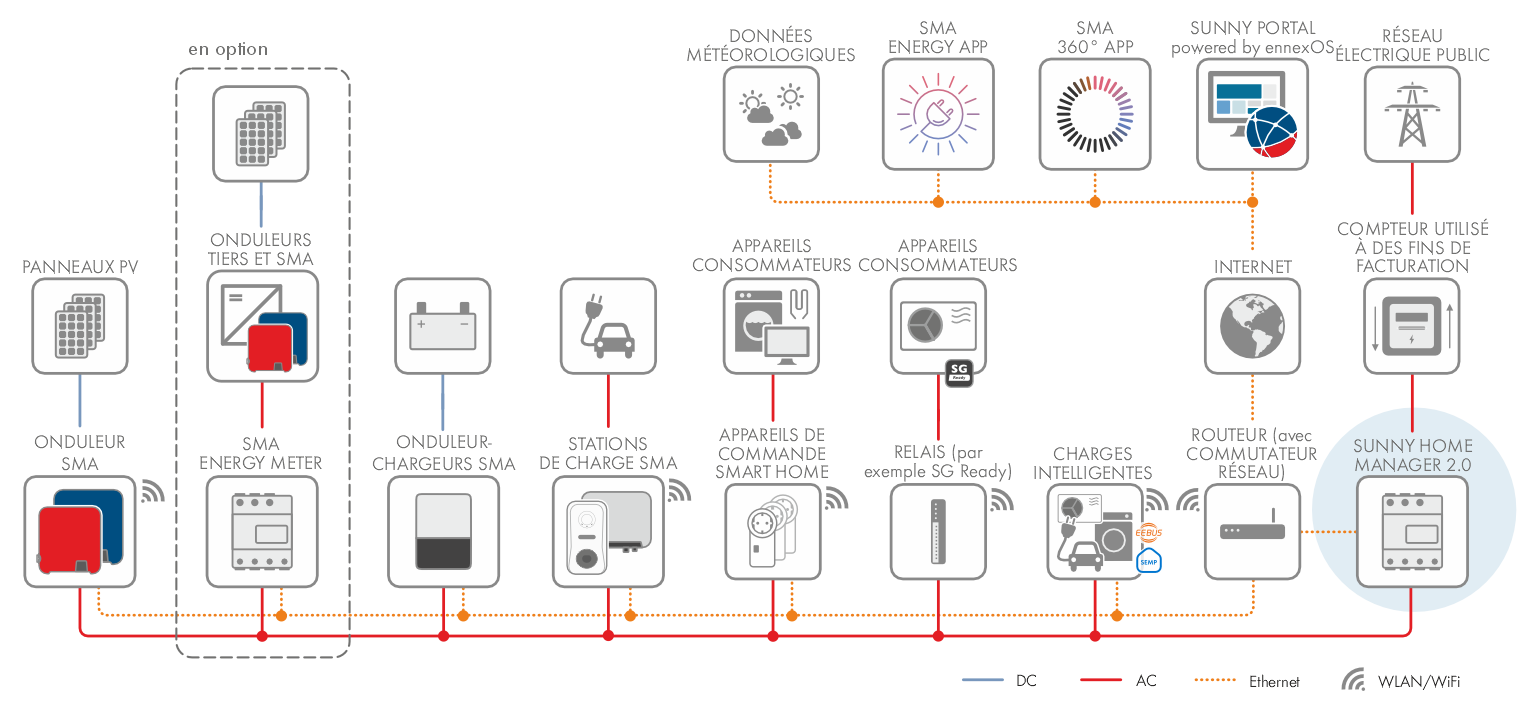

Topologie avec la solution de stockage SMA et différents appareils consommateurs pilotables (exemple général)
