Rendszer topológiája

A Sunny Home Managert a fogyasztásmérő és a hálózatüzemeltető bemeneti biztosítéka mögé és a házban lévő első elosztó elé kell beszerelni. Az SMA azt javasolja, hogy a Sunny Home Manager használja a méréshez a hálózati csatlakozási ponton. A Sunny Home Manager kétirányú készülékként a hálózati csatlakozási ponton méri mind a hálózati vételezést, mind a hálózati betáplálást. A Limiting of the active power feed-in funkcióhoz legalább egy mérés szükséges a hálózati csatlakozási ponton.

A Sunny Home Manager a PV-termelés, hálózati betáplálás és hálózati vételezés mérési adatait az integrált mérőberendezésen keresztül közvetlenül a csatlakoztatott SMA inverterektől vagy egy külön, opcionálisan csatlakoztatott SMA Energy Meter készüléken keresztül kapja.
Ha a rendszerben harmadik szolgáltató inverterei vannak telepítve ( > PV-rendszer üzemeltetése más gyártók invertereivel), akkor az Energy Meternek kell mérnie az összes inverter PV-termelését. A Sunny Home Manager átveszi az adatokat és feldolgozza azokat. Legfeljebb egy PV-termelési fogyasztásmérő használható.

A PV-rendszer üzemeltetése SMA inverterekkel vagy opcionálisan harmadik szolgáltató invertereivel az SMA Energy Meter használata mellett

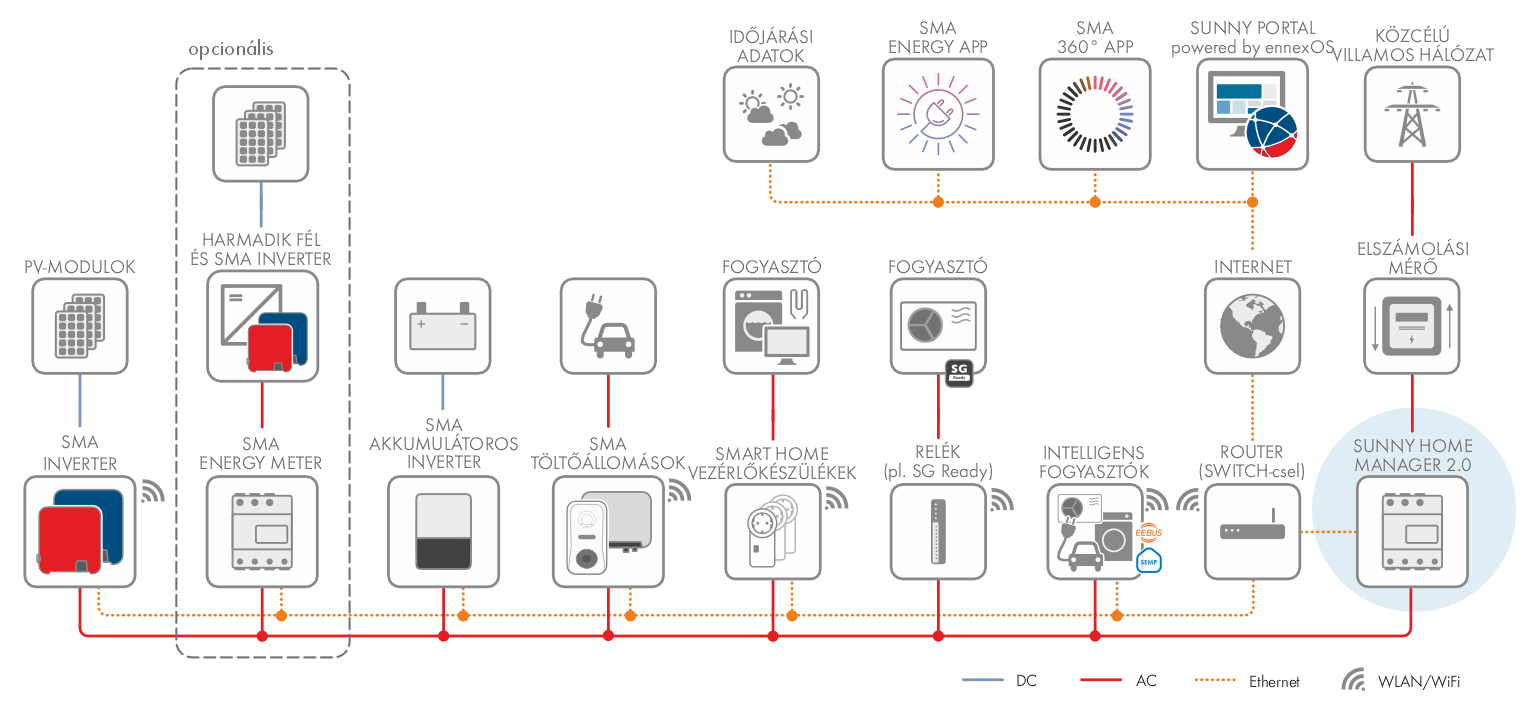

Topológia SMA tárolási megoldással és különböző vezérelhető fogyasztókkal (általános példa)
