Anläggningstopologi

Sunny Home Manager måste vara monterad bakom elmätaren och nätägarens ingångssäkring och framför den första elcentralen i huset. SMA rekommenderar att Sunny Home Manager används för mätningen i nätanslutningspunkten. Som dubbelriktad enhet mäter Sunny Home Manager både uttaget och inmatningen från och till elnätet i nätanslutningspunkten. För funktionen Begränsning av inmatning av aktiv effekt krävs det minst en mätning i nätanslutningspunkten.

Mätdata för solcellsproduktionen, inmatning till och uttag från elnätet får Sunny Home Manager direkt från de anslutna SMA-växelriktarna via den integrerade mätanordningen eller från det separat anslutna tillvalet SMA Energy Meter.
Om växelriktare från andra tillverkare är installerade i anläggningen ( > Drift av en solcellsanläggning med växelriktare från andra tillverkare) måste man ha en Energy Meter som mäter solelsproduktionen för alla växelriktare. Sunny Home Manager importerar alla data för vidarebehandling. Det är tillåtet att använda maximalt en produktionsmätare.

Drift av solcellsanläggning med SMA-växelriktare eller som tillval med växelriktare från andra tillverkare i kombination med en SMA Energy Meter

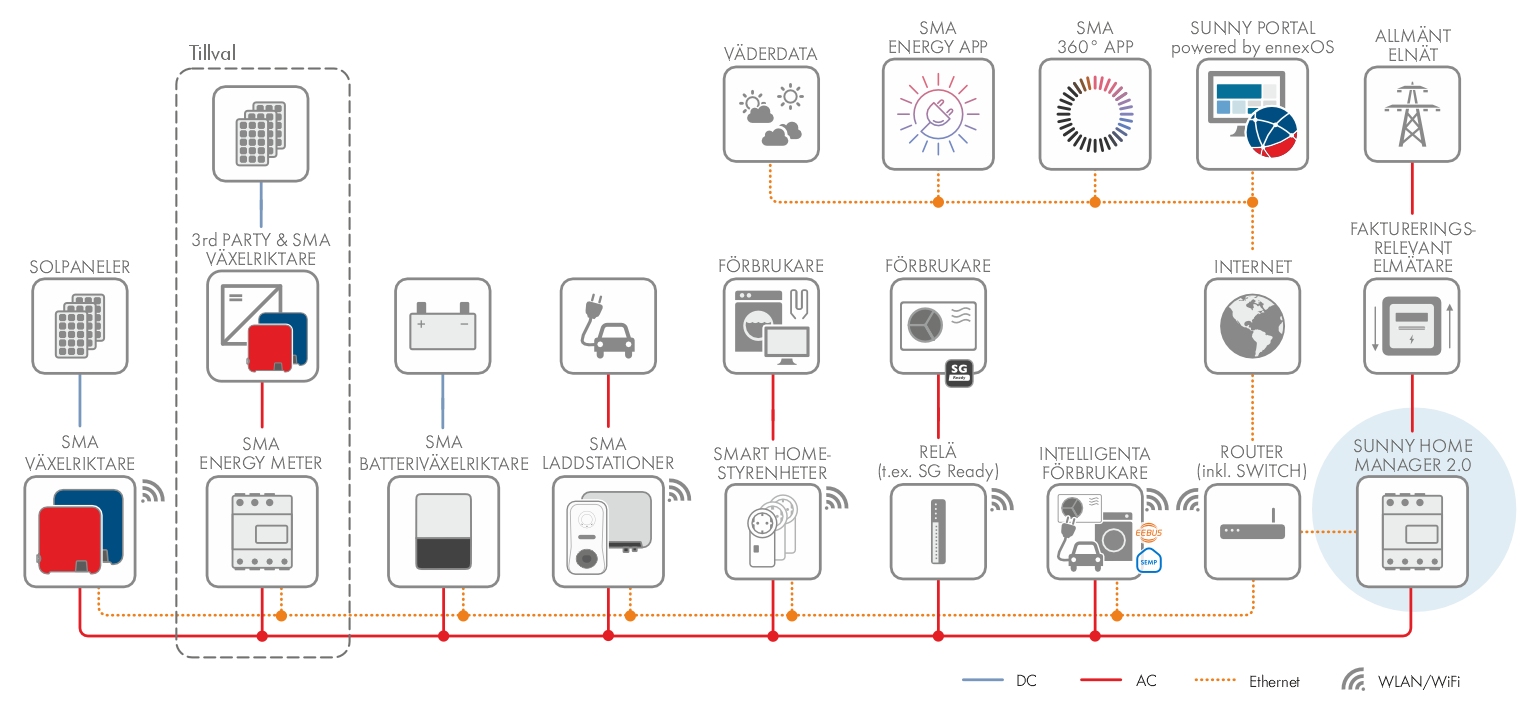

Topologi med SMA:s batterilagerlösning och olika styrbara förbrukare (allmänt exempel)
