Installatietopologie


De Sunny Home Manager moet na de energiemeter en de ingangsbeveiliging van de netwerkexploitant en voor de eerste verdeling in het huis worden ingebouwd. SMA adviseert om de Sunny Home Manager te gebruiken voor de meting op het netaansluitpunt. Als bidirectioneel apparaat meet de Sunny Home Manager op het netaansluitpunt zowel de netafname alsook de teruglevering. Voor de functie Begrenzing van de teruglevering van werkelijk vermogen is minstens één meting op het netaansluitpunt nodig.

De meetgegevens voor PV-opwekking, teruglevering en netafname ontvangt de Sunny Home Manager via de geïntegreerde meetinrichting, direct van de aangesloten SMA-omvormers of via een optioneel aangesloten afzonderlijke SMA Energy Meter.
Wanneer omvormers zijn geïnstalleerd in de installatie van derde aanbieders Gebruik van een zonnestroominstallatie met omvormers van andere fabrikanten), moet een Energy Meter de PV-opwekking van alle omvormers meten. De Sunny Home Manager neemt de gegevens over en verwerkt deze verder. Er mag maximaal één PV-opwekkingsmeter worden gebruikt.

Bedrijf van de zonnestroominstallatie met SMA omvormers of als optie met omvormers van derde aanbieders gebruik makend van een SMA Energy Meter

9339972620

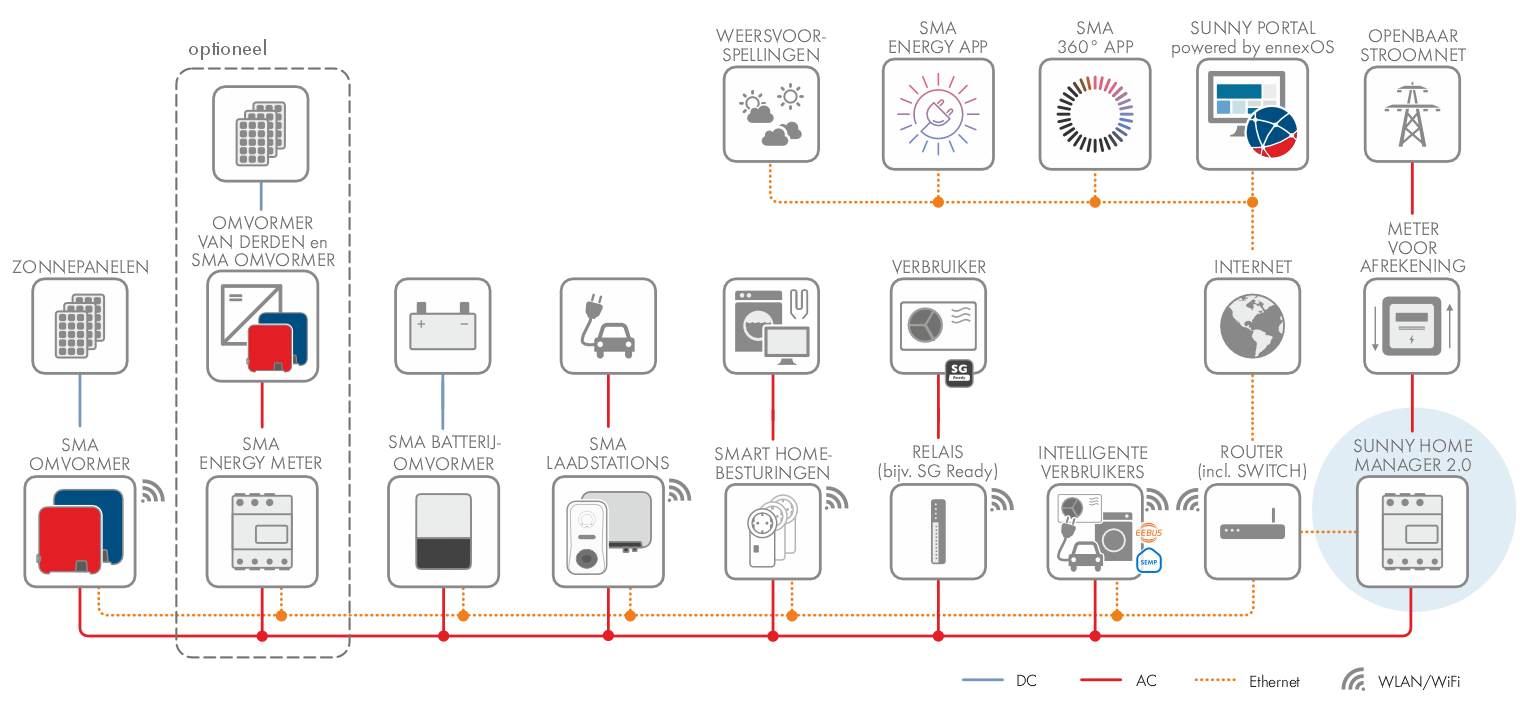

Topologie met SMA opslagoplossing en diverse aanstuurbare verbruikers (algemeen voorbeeld)
