Topologia instalacji

Sunny Home Manager musi być zamontowany za licznikiem i zabezpieczeniem wejściowym operatora sieci przesyłowej oraz przed pierwszą rozdzielnicą w budynku. Firma SMA zaleca stosowanie urządzenia Sunny Home Manager do pomiarów w punkcie przyłączenia do sieci. Jako urządzenie dwukierunkowe Sunny Home Manager mierzy w punkcie przyłączenia do sieci zarówno energię pobieraną z sieci, jak i do niej dostarczaną. Funkcja ograniczania mocy czynnej wymaga przynajmniej jednego pomiaru w punkcie przyłączenia do sieci.

Wartości pomiarów wytwarzanej energii fotowoltaicznej, ilości energii oddanej do sieci i pobranej z niej Sunny Home Manager otrzymuje z wbudowanego urządzenia pomiarowego, bezpośrednio z podłączonych falowników firmy SMA lub za pośrednictwem opcjonalnie podłączonego, odrębnego licznika SMA Energy Meter.
Jeżeli w instalacji znajdują się falowniki innych producentów ( > Eksploatacja instalacji fotowoltaicznej z falownikami innych producentów), pomiar energii fotowoltaicznej wytwarzanej we wszystkich falownikach musi dokonywany być za pomocą licznika Energy Meter. Sunny Home Manager otrzymuje te dane i przetwarza je. Wolno stosować maks. jeden licznik wyprodukowanej energii fotowoltaicznej.

Użytkowanie instalacji fotowoltaicznej z falownikami firmy SMA lub opcjonalnie z falownikami innych producentów przy stosowaniu licznika SMA Energy Meter

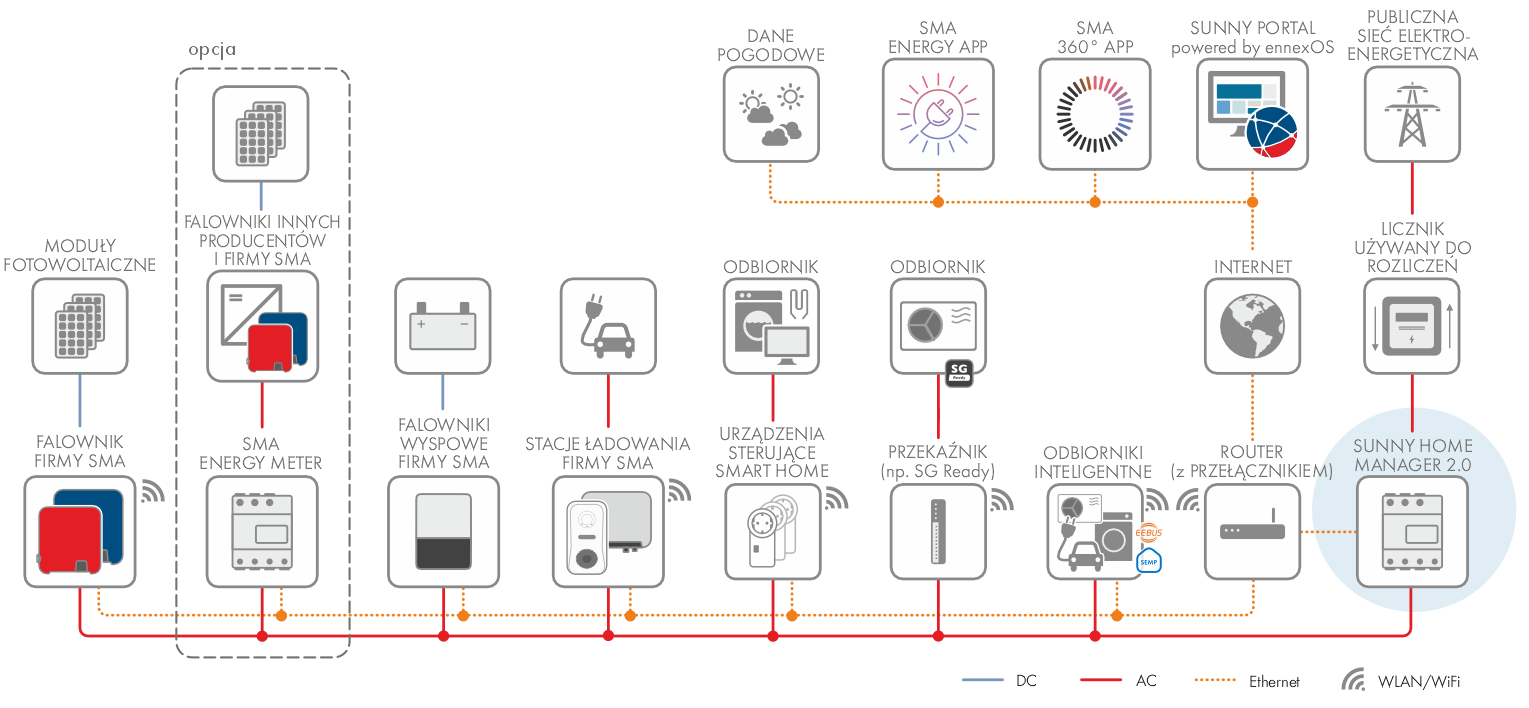

Topologia z systemem magazynowania energii firmy SMA i różnymi sterowalnymi odbiornikami (ogólny przykład)
