Creazione dell’impianto Sunny Home Manager su Sunny Portal

Sunny Portal funge da interfaccia utente di Sunny Home Manager; nel presente documento gli impianti dotati di Sunny Home Manager vengono definiti generalmente "impianti Sunny Home Manager".

Per creare un sistema Sunny Home Manager per la prima volta o ex novo, è necessario utilizzare la procedura guidata di setup del sistema di Sunny Portal all'indirizzo www.sunnyportal.com/register.

La procedura guidata di setup ti guida attraverso tutti gli altri passaggi:

  • Registrazione utente

  • Creazione dell’impianto Sunny Home Manager

    • Caratteristiche impianto come nome impianto e password

    • Registrazione e identificazione di Sunny Home Manager

    • Configurazione del contatore d’energia

    • Caratteristiche impianto avanzate come potenza dell'impianto, ubicazione, rendimento annuale, retribuzioni e molto altro.

Nella colonna Dati utente, la procedura guidata di setup fornisce per informazioni generali note a supporto di tutte le voci.

Anche se si dispone già di un impianto FV in cui si desidera integrare un Sunny Home Manager in un secondo momento, è necessario creare un nuovo impianto.

Solo dopo la registrazione di Sunny Home Manager è possibile individuare o integrare altri apparecchi nell'impianto.
Per poter trasferire gli apparecchi dell'impianto precedente al nuovo impianto Sunny Home Manager, è necessario prima disattivare questi apparecchi (in genere almeno 1 inverter) nell'impianto precedente. Una volta fatto ciò è possibile aggiungere gli apparecchi al nuovo impianto.
La procedura per aggiungere o sostituire gli apparecchi viene descritta alla voce Configurazione > Panoramica apparecchi > Panoramica nuovi apparecchi.

Requisiti:

  • L'impianto fotovoltaico e tutti gli apparecchi nella rete locale devono essere in servizio e collegati con Sunny Home Manager tramite un router.

  • La chiave di registrazione (RID) e la chiave di identificazione (PIC) di Sunny Home Manager devono essere disponibili. Le informazioni relative al Sunny Home Manager si trovano sulla targhetta d'identificazione applicata lateralmente sul prodotto e sull'adesivo in dotazione.

  • Su Sunny Home Manager il LED di stato deve essere verde fisso e il LED Performance deve essere spento.

  • Al fine di visualizzare produzione FV e consumi dell’abitazione è necessario collegare contatori che rilevino i valori di potenza ed energia. Di default questo requisito viene soddisfatto da Sunny Home Manager.

Procedura:

  1. Avviare il browser e accedere al sito www.sunnyportal.com/register.
  2. La procedura guidata di setup si apre e ti guida attraverso tutti gli altri passaggi.
  3. Selezionare [Avanti].
  4. Si apre la pagina Registrazione utente.
  5. Attivare il campo Non sono ancora registrato e selezionare [Avanti].
  6. Inserire i dati per la registrazione.
  7. Selezionare [Avanti].
  8. Dopo alcuni minuti si riceverà una e-mail contenente un link e i dati di accesso a Sunny Portal.
  9. Cliccare sul link nella e-mail di conferma entro 24 ore.
  10. Una finestra di Sunny Portal conferma che la registrazione è stata eseguita con successo.
  11. Selezionare [Avanti].
  12. Attivare l'opzione Crea nuovo impianto e nel campo di testo Caratteristiche impianto inserire i dati richiesti:
  13. Digitare il nome dell'impianto nel campo Nome impianto. (Nel presente documento l'impianto viene definito come Impianto Sunny Home Manager.)
  14. Immettere una password per l'impianto nel campo Password ( > Password necessarie).
    La password dell’impianto è valida per tutti gli apparecchi di un impianto collegati tramite Speedwire e corrisponde alla password dell’apparecchio per il gruppo utenti Installatore.
    - Se su tutti gli apparecchi è ancora impostata la password standard 1111 del gruppo utenti Installatore, definire una nuova password dell’impianto.
    - Se su tutti gli apparecchi è già stata impostata una nuova password unitaria, digitare questa password come password dell’impianto.
    - Se non è impostata una password unitaria su tutti gli apparecchi, definire sugli stessi una password unica per il gruppo utenti Installatore e inserire tale password come password dell’impianto nella procedura guidata di setup.
  15. Inserire la password impianto nel campo Conferma della password.
    Consiglio: annotarsi assolutamente la password dell’impianto in quanto verrà richiesta spesso!
  16. Selezionare [Avanti].
  17. Sulla pagina Scegli apparecchi, nei campi PIC e RID, inserire la chiave di identificazione (PIC) e la chiave di registrazione (RID) di Sunny Home Manager.
  18. Selezionare [Identifica].
  19. Viene verificata la corrispondenza tra i dati inseriti e l'apparecchio collegato e viene visualizzato l'apparecchio rilevato.
  20. Selezionare [Avanti].
  21. Sunny Home Manager cerca gli apparecchi nella rete locale. Dopo massimo 10 minuti, la procedura guidata di setup elenca i numeri di serie degli apparecchi nella rete locale.
  22. Per aggiungere immediatamente gli apparecchi all’impianto Sunny Home Manager, selezionare [Aggiungi].
  23. La password dell’impianto viene applicata a tutti gli apparecchi. Questa procedura può durare alcuni minuti. Gli apparecchi vengono successivamente contrassegnati da un segno di spunta verde.
  24. Selezionare [Avanti].
  25. Nella pagina Configurazione del contatore selezionare il contatore desiderato a seconda dell'installazione nella propria abitazione. Di default il contatore integrato di Sunny Home Manager viene utilizzato come contatore di prelievo e immissione e la misurazione interna degli inverter SMA collegati viene utilizzata per la produzione fotovoltaica, per cui non è necessario un ulteriore contatore.
  26. Nell’elenco a discesa Prelievo e immissione selezionare la voce Energy Meter interno.
  27. Nell’elenco a discesa Produzione FV selezionare la voce Nessun contatore.
    Se nell’impianto FV sono installati anche inverter di altri produttori, occorre includere un Energy Meter per la misurazione della produzione fotovoltaica. Solo in questo caso selezionare la voce SMA Energy Meter xxx nell’elenco a discesa. xxx funge qui da segnaposto per il numero di serie di SMA Energy Meter. Se l’impianto fotovoltaico comprende più SMA Energy Meter, selezionare l’apparecchio desiderato. La potenza di produzione dell’inverter FV e ibrido viene misurata esclusivamente mediante il contatore selezionato. In questo modo è possibile utilizzare una qualsiasi combinazione di inverter FV e ibrido.
  28. Selezionare [Avanti].
  29. Sulla pagina Proprietà impianto avanzate inserire i dati del proprio impianto:
  30. Inserire la potenza nominale dell’impianto.
    La potenza dell’impianto viene indicata dall'installatore.
  31. Inserire il rendimento annuo specifico.
    Il rendimento annuo specifico per il luogo di ubicazione del proprio impianto può essere dedotto dalle mappe di irraggiamento solare.
  32. Inserire i dati sull’ubicazione dell’impianto.
  33. Se necessario inserire la retribuzione
    La retribuzione viene fornita dal proprio gestore di rete locale.
  34. Se si desidera autoconsumare l'energia prodotta dal proprio impianto, ad esempio per passare da un carico all'altro, occorre rispondere alla domanda sull'autoconsumo con Sì.
  35. In Limitazione dell’immissione di potenza attiva selezionare l’opzione desiderata e procedere alle impostazioni richieste.
    Ove necessario, la limitazione dell'immissione di potenza attiva deve essere impostata secondo le specifiche del proprio gestore di rete.
  36. Impostare gli aggiornamenti automatici: gli aggiornamenti automatici devono essere attivi al fine di garantire una comunicazione fluida all’interno dell’impianto.
  37. Inserire l’indirizzo e-mail del gestore.
  38. Selezionare [Avanti].

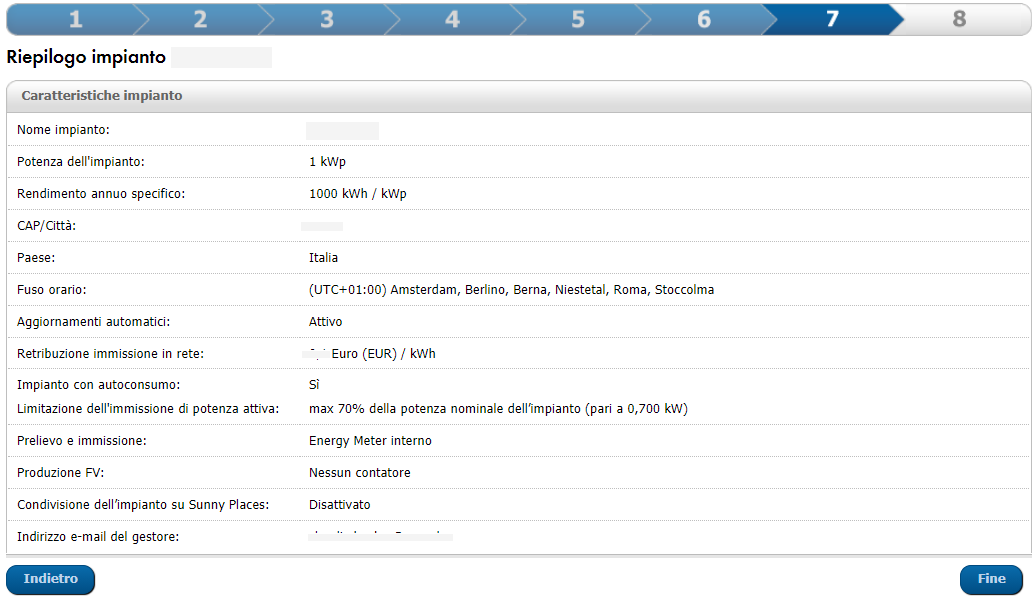

  39. La procedura guidata di setup visualizza un riepilogo dei dati inseriti. È possibile verificare i dati e, se necessario, correggerli.
  40. Se tutti i dati sono corretti, selezionare [Fine].
  41. La configurazione di base è stata completata.
  42. Alla pagina successiva Sunny Portal conferma che la registrazione dell‘impianto è stata eseguita correttamente.
    Inoltre compare il messaggio a conferma che il monitoraggio della comunicazione è stato attivato e che si riceve automaticamente un report giornaliero via e-mail.
  43. Per passare all’impianto Sunny Home Manager, cliccare su [All’impianto FV].
  44. Si apre l'interfaccia utente dell'impianto.
9300182540

Dati per la creazione dell'impianto (esempio)

    Per cominciare
    Interfaccia utente dell’impianto Sunny Home Manager
