Topología de la planta

El Sunny Home Manager debe montarse detrás del contador de energía y del fusible de entrada del operador de red y delante de la primera distribución en el hogar. SMA recomienda emplear el Sunny Home Manager para la medición en el punto de conexión a la red. Como equipo bidireccional, el Sunny Home Manager mide en el punto de conexión a la red tanto el punto de conexión a la red como la inyección a red. Para la función Limitación de la inyección de potencia activa es necesaria al menos una medición en el punto de conexión a la red.

A través del equipo de medición integrado, el Sunny Home Manager obtiene los datos de medición para la generación de energía fotovoltaica, la inyección a red y el consumo de la red directamente de los inversores de SMA conectados o de un SMA Energy Meter independiente que se puede conectar de forma opcional.
Si en la planta hay instalados inversores de otros proveedores ( > Funcionamiento de una planta fotovoltaica con inversores de otros fabricantes), un Energy Meter debe medir la generación de energía fotovoltaica de todos los inversores. El Sunny Home Manager recibe y procesa los datos. Se permite utilizar un contador de generación fotovoltaica como máximo.

Funcionamiento de la planta fotovoltaica con inversores SMA u opcionalmente con inversores de otros proveedores utilizando un SMA Energy Meter

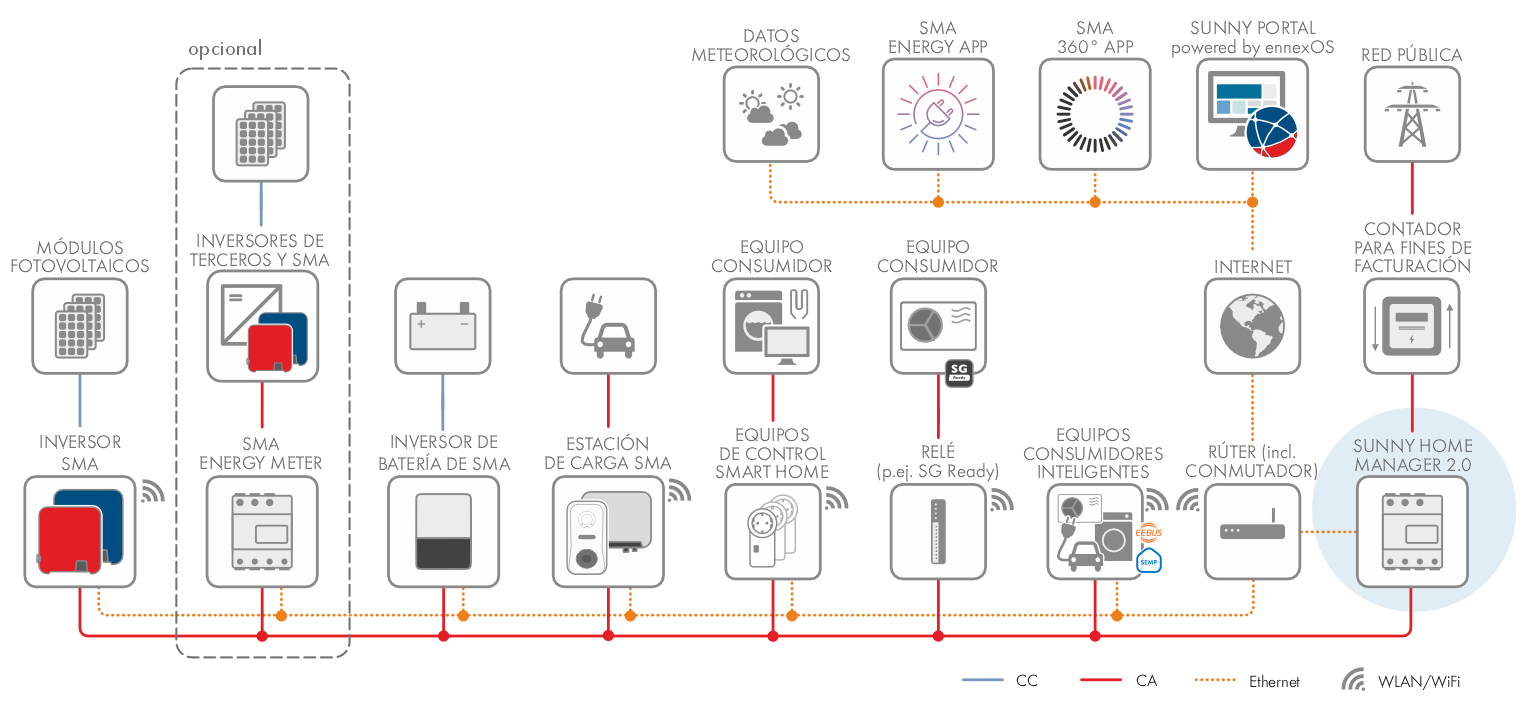

Topología con solución de almacenamiento SMA y distintos equipos consumidores controlables (ejemplo general)
