A tehermentesítő védőrelé csatlakoztatása
Szakember
A tehermentesítés megakadályozza az akkumulátor mélykisütését és vezérli az áramleadást a fogyasztók számára. A tehermentesítéssel célzottan leválaszthat fogyasztókat a rendszerről.
Tehermentesítésre akkor van szükség, ha egy szigetüzemű rendszer ellátása kizárólag PV-energiával vagy szélenergiával történik.
A Sunny Island max. 2 tehermentesítő védőrelét vezérel az akkumulátor töltöttségi állapotától függően. Kétféle tehermentesítés telepíthető:
-
1 fokozatú tehermentesítés
Ha az akkumulátor töltöttségi állapota a határértéket eléri, 1 tehermentesítő védőrelé minden fogyasztót egyszerre választ le. A konfigurációtól függően a tehermentesítő védőrelé zár, amikor az akkumulátor megfelelően töltve van, vagy amikor a szigethálózat külső energiaforrásra kapcsol. -
2 fokozatú tehermentesítés
A 2 fokozatú tehermentesítésnél az akkumulátor töltöttségi állapotát illetően 2 határérték létezik a 2 tehermentesítő védőrelé vezérléséhez. Ha az akkumulátor töltöttségi állapota az első határértéket eléri, az első tehermentesítő védőrelé leválaszt egy fogyasztócsoportot. Ha az akkumulátor töltöttségi állapota a második határértéket eléri, a második tehermentesítő védőrelé leválasztja a többi fogyasztót.

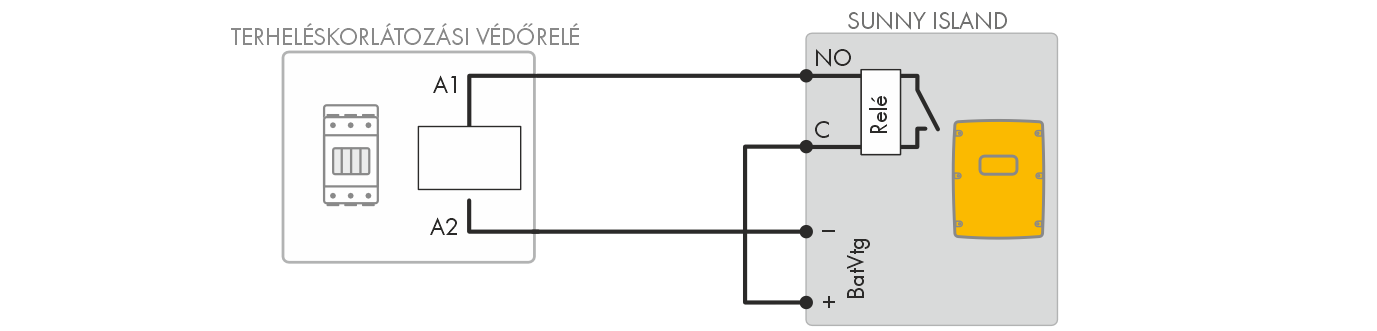

A vezérlőkábel csatlakoztatása 1 fokozatú tehermentesítéshez (példa)
A tehermentesítés konfigurálási adatai:
Tehermentesítés a multicluster rendszerben
A Multicluster Boxban egy 1 fokozatú tehermentesítés van integrálva. A tehermentesítő védőrelét közvetlenül a Main Cluster mastere vezérli a Multicluster Box kommunikációjával. Ha további tehermentesítő védőrelét telepít a Multicluster rendszerben, vezérelje a további tehermentesítő védőrelét egy többfunkciós relével az 1. Extension Cluster masterében. A Main Cluster nem tudja vezérelni a további tehermentesítő védőreléket.
Tehermentesítő védőrelék egyetlen Clusterben
Ha a tehermentesítő védőrelét a masterre csatlakoztatja, akkor zavar esetén korlátozott az üzemelés. Zavar esetén a slave-ek a tehermentesítő védőreléket kevésbé megbízhatóan vezérlik. Zavar esetén a slave esetleg várakozik a master nyugtázására.
Az alábbi értékek a Sunny Island felhasználói felületén vannak tárolva a tehermentesítés beállításához. Ha tehermentesítő védőrelét csatlakoztat, vegye figyelembe a rendszerre gyakorolt hatásokat, és tartsa be az alkalmazás által meghatározott értékeket.
Érték | A rendszerre gyakorolt hatások | Alkalmazás |
|---|---|---|
1 fokozatú tehermentesítés (1. tehermentesítés) | Ha a Sunny Island a tehermentesítést aktiválta, és ezután egy külső energiaforrás rákapcsol, a tehermentesítés azonnal leáll (függetlenül az akkumulátor töltöttségi állapotától). Ezután a külső energiaforrás látja el a fogyasztókat. Az akkumulátor csak a többletenergiával lesz töltve. |
|
1 fokozatú tehermentesítés vagy az 1. fokozat 2 fokozatú tehermentesítésnél (1. tehermentesítés) | Egy 1 fokozatú tehermentesítés vagy egy 2 fokozatú tehermentesítés első fokozatának beállítása. A tehermentesítés csak akkor fejeződik be, amikor az akkumulátor megfelelően töltve van. Ez a beállítás hatással van a rendszer viselkedésére függetlenül attól, hogy van-e külső energiaforrás. |
|
2. fokozat 2 fokozatú tehermentesítésnél (2. tehermentesítés) | A 2 fokozatú tehermentesítés 2. tehermentesítő védőreléjének beállítása. A tehermentesítés csak akkor fejeződik be, amikor az akkumulátor megfelelően töltve van. |
|
Tehermentesítés a multiclusterben (1. tehermentesítés) | Egy Multicluster rendszerben ez a beállítás egy további, 1 fokozatú tehermentesítésre szolgál. Ha egy cluster akkumulátor töltöttségi állapota nem éri el a beállított értéket, megkezdődik a tehermentesítés. A tehermentesítés csak akkor fejeződik be, amikor az összes Cluster akkumulátora az akkumulátortöltöttségi állapot beállított értékét elérte. Az alkalmazott akkumulátor technológiájától és a kiválasztott akkumulátor kapacitásától függ, hogy ennek az érték elérése mennyi időt vesz igénybe. Ha egy Multicluster rendszer clustereiben különböző akkumulátortechnológiák és különböző akkumulátorkapacitások vannak kombinálva, akkor az egyes clusterek kijelzett értékei eltérhetnek. |
|
Feltételek:
A multifunkciós relé műszaki követelményeinek teljesülniük kell ( > Műszaki adatok).
A kábelre vonatkozó követelmények:
Vezetőtípus: rézhuzal
Vezető keresztmetszete: 0,2 mm²-től 2,5 mm²-ig
Eljárás:
- Győződjön meg arról, hogy a tehermentesítő védőrelé a rendszerről kizárólag fogyasztókat válasszon le. Ezzel biztosítja, hogy az akkumulátorokat az AC-források ismét töltsék a rendszerben.
- A tehermentesítés csatlakoztatása előtt ellenőrizze, hogy a Relay2 (2. relé) többfunkciós relé rendelkezésre áll-e.
- Ha a Relay2 (2. relé) többfunkciós relé rendelkezésre áll, csatlakoztassa a tehermentesítést a Relay2 (2. relé) többfunkciós relére.
- Ha a Relay2 (2. relé) többfunkciós relé nem áll rendelkezésre, csatlakoztassa a tehermentesítést az Relay1 t(1. relé) öbbfunkciós relére.
- Jegyezze le a kapocskiosztást a tehermentesítés csatlakoztatásakor a többfunkciós relé beállításához. Tipp: Ehhez használja a jelen dokumentumban megadott táblázatot ( > A többfunkciós relé funkcióinak beállítása).
Az akkumulátoros inverter gyári beállításának figyelembevétele
Az akkumulátoros inverter gyári beállítása előírja a Relay2 többfunkciós relét a tehermentesítéshez.
A tehermentesítés csatlakoztatása a 2. relé többfunkciós relére
- A tehermentesítő védőrelé A1 tekercseléscsatlakozó kábelerét csatlakoztassa a Sunny Island inverteren a Relay2 NO csatlakozókapocsra ( > 1. és 2. relé csatlakoztatása).
- Az A2 tekercscsatlakozó kábelerét csatlakoztassa a BatVtgOut− csatlakozókapocsra ( > A BatVtgOut, DigIn, BatTMP és BatCur csatlakoztatása).
- A BatVtgOut + csatlakozókapcsot kösse össze a Relay2 C csatlakozókapoccsal. Itt használja ugyanazt a vezető-keresztmetszetet, mint a tehermentesítő védőrelé kábelében.
A tehermentesítés csatlakoztatása az Relay1 (1. relé) többfunkciós relére
- A tehermentesítő védőrelé A1 tekercseléscsatlakozó kábelerét csatlakoztassa a Sunny Island inverteren a Relay1 NO csatlakozókapocsra ( > 1. és 2. relé csatlakoztatása).
- Az A2 tekercscsatlakozó kábelerét csatlakoztassa a BatVtgOut− csatlakozókapocsra ( > A BatVtgOut, DigIn, BatTMP és BatCur csatlakoztatása).
- A BatVtgOut + csatlakozókapcsot kösse össze a Relay1 C csatlakozókapoccsal. Itt használja ugyanazt a vezető-keresztmetszetet, mint a tehermentesítő védőrelé kábelében.
