Conexión del amperímetro de la batería en el sistema aislado
Especialista
Si se emplean baterías de plomo, para medir con más precisión la corriente de la batería, puede instalarse un amperímetro de batería. SMA Solar Technology AG también recomienda instalar un amperímetro de batería si se conectan equipos consumidores de CC o fuentes de energía de CC. Si se conectan equipos consumidores de CC o fuentes de energía de CC, el cálculo del estado de carga solo puede funcionar correctamente con los datos de medición del amperímetro de la batería.

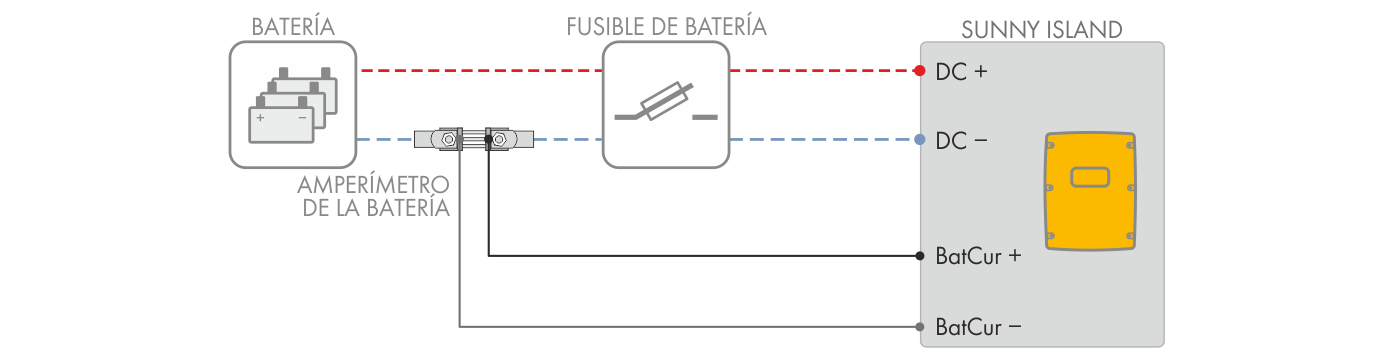

Conexión del amperímetro de la batería al Sunny Island
Requisitos del cableado:
-
Tipo de conductor: alambre de cobre
Longitud máxima del cable: 3 m
Sección del conductor: 0,2 mm² a 2,5 mm²
Utilice un cable de medición para circuitos eléctricos intrínsecamente seguro. Intrínsecamente seguro significa aquí que el cable está doblemente aislado y, en caso de cortocircuito, el conductor se funde, pero el aislamiento permanece intacto. Además, este cable no es inflamable.
Los conductores del cable de medición deben ser trenzados.
Procedimiento:
- Instale el amperímetro de la batería en el cable de energía eléctrica de DC- entre la batería y el fusible de la batería.
- Conecte el conductor de medición BatCur + en el lado de la conexión del fusible de la batería del amperímetro de la batería.
- Conecte el conductor de medición BatCur- en el lado de la conexión de la batería en el amperímetro de la batería.
- En el Sunny Island, haga pasar ambos conductores a través de una ferrita suministrada y conéctelos a los bornes BatCur + y BatCur- ( > Conexión de BatVtgOut, DigIn, BatTMP y BatCur).
