Raccordement du capteur de courant de la batterie dans le réseau en site isolé
Personnel qualifié
Si vous utilisez des batteries au plomb, vous pouvez installer un capteur de courant de la batterie pour réaliser une mesure précise du courant de la batterie. SMA Solar Technology AG recommande toutefois d'installer un capteur de courant de la batterie lors du raccordement d'appareils consommateurs DC ou de sources d’énergie DC. Lors du raccordement d'appareils consommateurs ou de sources d’énergie DC, le calcul d'état de charge ne peut travailler correctement qu'avec les données de mesure du capteur de courant de la batterie.

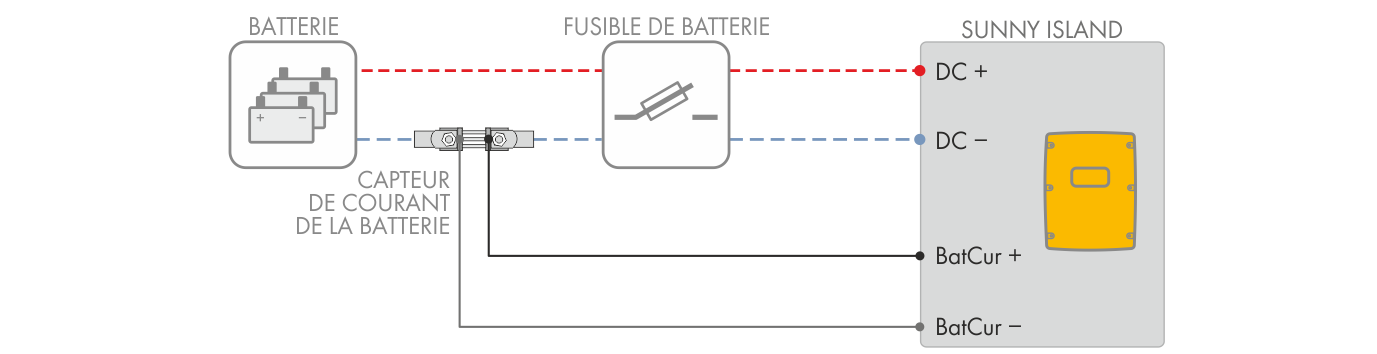

Raccordement du capteur de courant de la batterie au Sunny Island
Exigences en matière de câbles :
-
Type de conducteur : fil de cuivre
Longueur de câble maximale : 3 m
Section du conducteur : 0,2 mm² à 2,5 mm²
Utilisez impérativement un câble de mesure pour circuits électriques à sécurité intrinsèque. Il s’agit de câbles doublement isolés : le conducteur fond en cas de court-circuit mais l’isolation résiste. De plus, le câble n'est pas inflammable.
Les conducteurs isolés du câble de mesure doivent être torsadés.
Procédure :
- Introduisez le capteur de courant de la batterie dans le câble de puissance DC-, entre la batterie et le fusible de batterie.
- Raccordez les conducteurs de mesure BatCur + sur le capteur de courant de la batterie, du côté du raccordement du fusible de batterie.
- Raccordez les conducteurs de mesure BatCur- sur le capteur de ocurant de la batterie, du côté du raccordement de la batterie.
- Acheminez les deux conducteurs isolés de la ferrite fournie, sur le Sunny Island, puis raccordez-les aux bornes BatCur + et BatCur- ( > Raccordement de BatVtgOut, DigIn, BatTMP et BatCur).
