Az akkumulátoráram-érzékelő csatlakoztatása a szigetüzemű rendszerbe
Szakember
Ólomakkumulátorok használatakor az akkumulátoráram pontos méréséhez telepíthető egy akkumulátoráram-érzékelő. Az SMA Solar Technology AG ezenkívül javasolja egy akkumulátoráram-érzékelő telepítését a DC-fogyasztók vagy a DC-energiaforrások csatlakoztatásakor. A DC-fogyasztók vagy DC-energiaforrások csatlakoztatásakor az SOC számítás csak az akkumulátoráram-érzékelő mérési adataival képes pontosan működni.

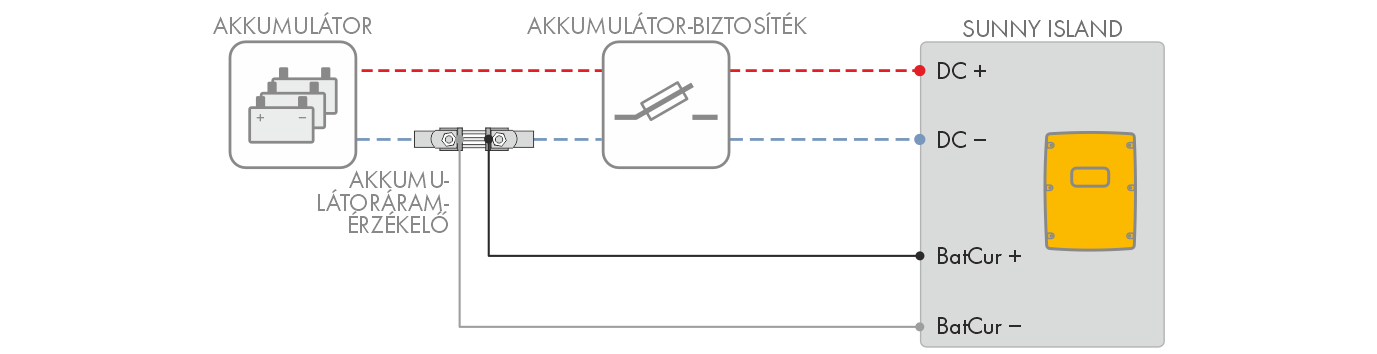

Az akkumulátoráram-érzékelő csatlakoztatása a Sunny Island inverterre
A kábelre vonatkozó követelmények:
Vezetőtípus: rézhuzal
Maximális kábelhossz: 3 m
Vezető keresztmetszete: 0,2 mm²-től 2,5 mm²-ig
Gyújtószikramentes áramkörökhöz szükséges mérőkábelt kell használni. Gyújtószikramentesség alatt ebben az esetben azt értjük, hogy a kábel duplán van szigetelve, és rövidzárlat esetén a vezető megolvadhat, de a szigetelés megmarad. Ezenkívül a kábel nem gyúlékony.
A mérőkábelben sodrott kábelerek legyenek.
Eljárás:
- Kösse be az akkumulátoráram-érzékelőt az akkumulátor és az akkumulátorbiztosíték közé a DC- teljesítménykábelbe.
- Az akkumulátoráram-érzékelőn csatlakoztassa a BatCur+ mérőkábeleret az akkumulátorbiztosíték csatlakoztatása felőli oldalra.
- Az akkumulátorhőmérséklet-érzékelőn csatlakoztassa a BatCur- mérőkábeleret az akkumulátor csatlakoztatása felőli oldalra.
- A Sunny Island inverteren vezesse át mindkét kábeleret a szállítási terjedelemhez tartozó ferriten, és csatlakoztassa a BatCur+ és BatCur- csatlakozókapcsokra ( > A BatVtgOut, DigIn, BatTMP és BatCur csatlakoztatása).
