Podłączenie czujnika prądu akumulatora w systemie wyspowym
Specjalista
Przy stosowaniu akumulatorów ołowiowych w celu dokładnego pomiaru prądu akumulatora można zainstalować czujnik prądu akumulatora. Ponadto firma SMA Solar Technology AG zaleca, aby przy podłączeniu odbiorników DC lub źródeł energii DC zainstalować czujnik prądu akumulatora. W przypadku podłączenie odbiorników DC lub źródeł energii DC prawidłowa kalkulacja SOC jest możliwa tylko na podstawie danych pomiarowych z czujnika prądu akumulatora.
Podłączenie czujnika prądu akumulatora do falownika Sunny Island
Wymagania dotyczące przewodów:
-
Typ przewodu: miedziany
Maks. długość kabla: 3 m
Pole przekroju poprzecznego przewodu: 0,2 mm² do 2,5 mm²
Należy zastosować kabel pomiarowy do samoistnie bezpiecznych obwodów prądowych. Termin samoistnie bezpieczny oznacza, że kabel posiada podwójną izolację i przy zwarciu następuje stopienie przewodu, lecz izolacja pozostaje nienaruszona. Ponadto kabel nie jest palny.
Żyły w kablu pomiarowym muszą być skręcone.
Sposób postępowania:

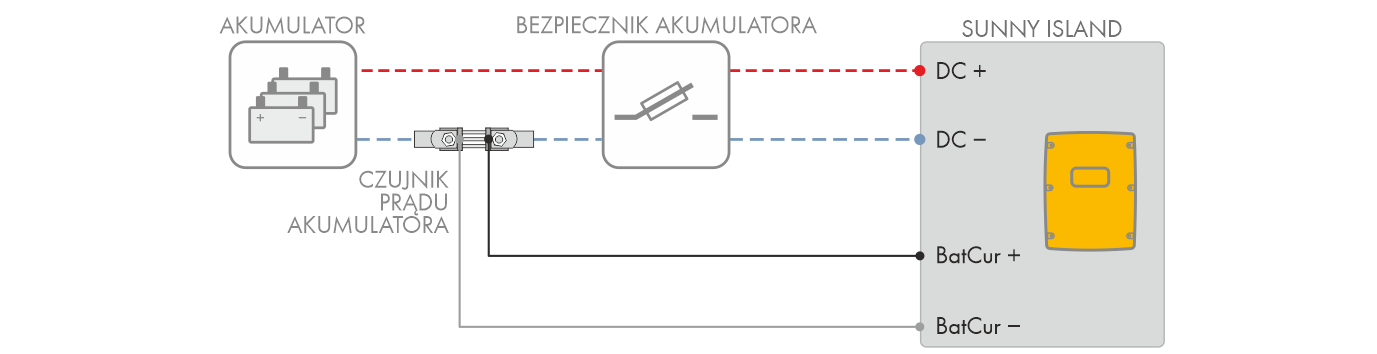

- Zamontować czujnik prądu akumulatora pomiędzy akumulatorem a bezpiecznikiem akumulatora w kablu elektroenergetycznym DC-.
- W czujniku prądu akumulatora podłączyć żyłę pomiarową BatCur + po stronie przeznaczonej na podłączenie bezpiecznika akumulatora.
- W czujniku prądu akumulatora podłączyć żyłę pomiarową BatCur- po stronie przeznaczonej na podłączenie akumulatora.
- W falowniku Sunny Island przeprowadzić obie żyły przez załączony do produktu ferryt i podłączyć do zacisków BatCur + i BatCur- ( > Podłączenie złączy BatVtgOut, DigIn, BatTMP i BatCur).
